Question Forum Chauffage : Plancher chauffant ne monte pas en température
Bonjour,
Depuis que j'ai changé ma chaudière gaz de Dietrich Twineo, la température du plancher chauffant est plafonnée à 20 degrés alors que la consigne est à 23.
J'ai une sonde extérieure ainsi qu'un thermostat d'ambiance.
Pouvez-vous m'aider pour faire un réglage de la courbe (juste pour les valeurs).
Merci pour votre professionnalisme.
Depuis que j'ai changé ma chaudière gaz de Dietrich Twineo, la température du plancher chauffant est plafonnée à 20 degrés alors que la consigne est à 23.
J'ai une sonde extérieure ainsi qu'un thermostat d'ambiance.
Pouvez-vous m'aider pour faire un réglage de la courbe (juste pour les valeurs).
Merci pour votre professionnalisme.
27 novembre 2017 à 11:53
Réponse 1 du forum chauffage Bricovidéo
Plancher chauffant ne monte pas en température
Bonjour,
Pour nous permettre de mieux vous répondre pouvez-vous nous transmettre les informations suivantes :
- Type et numéro de votre chaudière DD ?
- Marque et type de l'ancienne chaudière ?
- Votre chaudière actuelle a t-elle un écran en façade (au milieu en haut) ?
- Votre sonde extérieure est située où (localisation, orientation) ?
- Quels sont les différents circuits de chauffage (radiateurs, plancher) ?
- Quelle est la marque et le type de votre thermostat d'ambiance ?
Si c'est plus simple pour vous, vous pouvez également nous transmettre des photos.
Dans l'attente de votre retour d'infos.
Bonnes et Heureuses Fêtes de fin d'Années.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Pour nous permettre de mieux vous répondre pouvez-vous nous transmettre les informations suivantes :
- Type et numéro de votre chaudière DD ?
- Marque et type de l'ancienne chaudière ?
- Votre chaudière actuelle a t-elle un écran en façade (au milieu en haut) ?
- Votre sonde extérieure est située où (localisation, orientation) ?
- Quels sont les différents circuits de chauffage (radiateurs, plancher) ?
- Quelle est la marque et le type de votre thermostat d'ambiance ?
Si c'est plus simple pour vous, vous pouvez également nous transmettre des photos.
Dans l'attente de votre retour d'infos.
Bonnes et Heureuses Fêtes de fin d'Années.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
23 décembre 2017 à 12:02
Réponse 2 du forum chauffage Bricovidéo
Plancher chauffant ne monte pas en température
Bonjour.
Tout d'abord merci.
Ma chaudière est une EGC 25 twineo avec ballon d'eau chaude sl100.
L'ancienne était une Deville metodo LPBT à évacuation avec un ballon de 100 litres aussi.
La sonde est placée nord est et à l'abri de tous rayons de soleil.
Elle a été changée en même temps que la chaudière.
C'est une maison de plus de 180 m² plancher chauffant sur les deux niveaux (pas de radiateurs).
Le thermostat est neuf aussi, il a été changé en même temps que la chaudière ainsi que la sonde, réf : AD304 De Dietrich.
Merci de vous prendre de votre temps.
En vous souhaitant de bonnes fêtes de fin d'années.
Cordialement.
Tout d'abord merci.
Ma chaudière est une EGC 25 twineo avec ballon d'eau chaude sl100.
L'ancienne était une Deville metodo LPBT à évacuation avec un ballon de 100 litres aussi.
La sonde est placée nord est et à l'abri de tous rayons de soleil.
Elle a été changée en même temps que la chaudière.
C'est une maison de plus de 180 m² plancher chauffant sur les deux niveaux (pas de radiateurs).
Le thermostat est neuf aussi, il a été changé en même temps que la chaudière ainsi que la sonde, réf : AD304 De Dietrich.
Merci de vous prendre de votre temps.
En vous souhaitant de bonnes fêtes de fin d'années.
Cordialement.
23 décembre 2017 à 12:24
Réponse 3 du forum chauffage Bricovidéo
Plancher chauffant ne monte pas en température

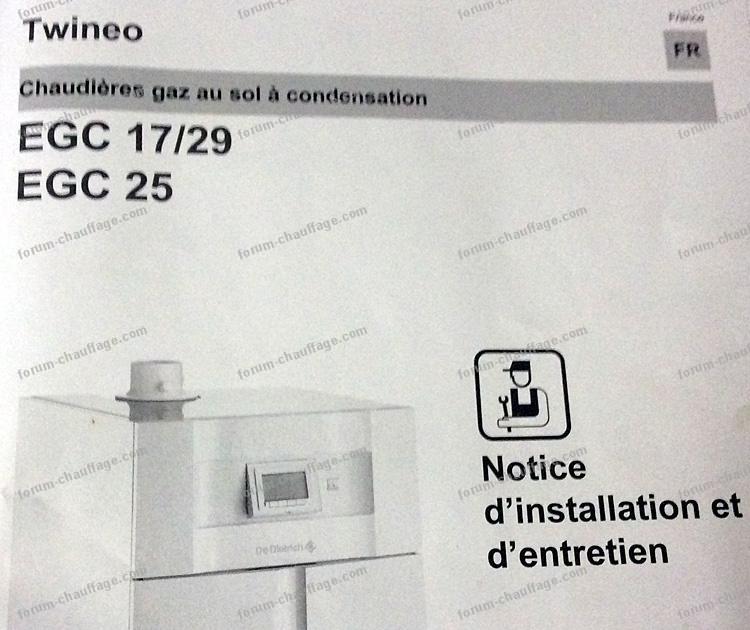

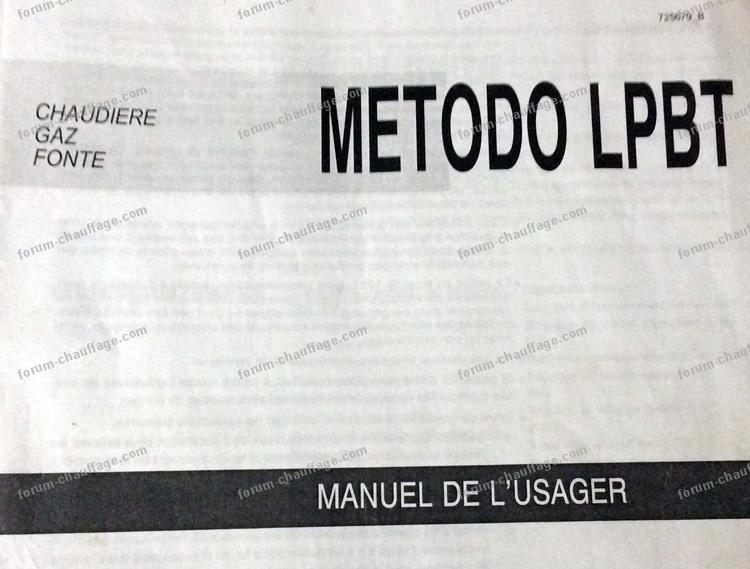

Photos par rapport aux questions.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
23 décembre 2017 à 12:31
Réponse 4 du forum chauffage Bricovidéo
Plancher chauffant ne monte pas en température
Bonjour,
Merci de votre retour d'infos.
Pour faire simple, la température maxi départ (Tset) doit être réglée à 45°C.
Votre courbe de chauffe doit se trouver en 0.6 et 0.8 en fonction de votre région et de la température extérieure de base.
Vous devez avoir un aquastat de sécurité à réarmement manuel réglé à 55°C.
Si vous rencontrez encore des difficultés pour obtenir des températures ambiantes convenables vous devrez :
- Soit procéder aux réglages des débits sur les collecteurs des planchers chauffants en agissant sur les vannes de réglages (1/4 à 1/2 tour pas plus) pièces par pièces (une seule à la fois) et attendre minimum 48 heures pour constater le résultat. Puis modifiez la suivante en respectant les mêmes procédures.
- Si vous êtes obligé d'ouvrir en grand un circuit c'est que la vitesse de votre pompe est trop basse : attention si vous augmentez sa vitesse il faudra reprendre tous les réglages de boucles...
Selon la norme, il est impératif de respecter ces trois règles :
1 - Pour des raisons de santé, la température de surface de la dalle ne doit pas dépasser 28°C,
2 - Pour des raisons de santé et de protection du bâti, la température de départ maxi dans le plancher doit être inférieur à 50°C,
3 - Votre installation doit comporter un aquastat de réarmement manuel, réglé à 55°C, qui met en sécurité, par arrêt complet, la circulation dans votre plancher chauffant.
Dans l'attente de votre retour d'infos,
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Merci de votre retour d'infos.
Pour faire simple, la température maxi départ (Tset) doit être réglée à 45°C.
Votre courbe de chauffe doit se trouver en 0.6 et 0.8 en fonction de votre région et de la température extérieure de base.
Vous devez avoir un aquastat de sécurité à réarmement manuel réglé à 55°C.
Si vous rencontrez encore des difficultés pour obtenir des températures ambiantes convenables vous devrez :
- Soit procéder aux réglages des débits sur les collecteurs des planchers chauffants en agissant sur les vannes de réglages (1/4 à 1/2 tour pas plus) pièces par pièces (une seule à la fois) et attendre minimum 48 heures pour constater le résultat. Puis modifiez la suivante en respectant les mêmes procédures.
- Si vous êtes obligé d'ouvrir en grand un circuit c'est que la vitesse de votre pompe est trop basse : attention si vous augmentez sa vitesse il faudra reprendre tous les réglages de boucles...
Selon la norme, il est impératif de respecter ces trois règles :
1 - Pour des raisons de santé, la température de surface de la dalle ne doit pas dépasser 28°C,
2 - Pour des raisons de santé et de protection du bâti, la température de départ maxi dans le plancher doit être inférieur à 50°C,
3 - Votre installation doit comporter un aquastat de réarmement manuel, réglé à 55°C, qui met en sécurité, par arrêt complet, la circulation dans votre plancher chauffant.
Dans l'attente de votre retour d'infos,
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
04 janvier 2018 à 14:17
Réponse 5 du forum chauffage Bricovidéo
Plancher chauffant ne monte pas en température
Bonsoir,
Merci de m'avoir répondu, j'ai trouvé d'où cela provenait.
Concernant la pente, vous avez raison, elle se situe entre 0,5 et 0,7.
J'ai réglé la Tº maxi de départ à 47º. Et mon aquastat à réarmement manuel à 60º.
Mais j'avais toujours le même souci...
Donc je suis intervenu sur les paramètres suivants :
Dans le menu installateur j'ai modifié :
P7 = post de circulation de la pompe avant 2 minutes après 12 minutes.
P28 = vitesse de pompe minimale en mode chauffage (réglage de régime de la pompe) avant 2 après 8.
P29 = vitesse de pompe maximale en mode chauffage (réglage de régime de la pompe) avant 2 après 8.
Tous ces paramètres étaient en réglage usine avant que je les modifie.
Mon circuit de chauffage ne monte pas plus 40 à 41 degrés au départ et au retour j'ai 25 à 26 degrés pour une température ambiante de 20,5 à 21 degrés.
Voilà j'espère que cela pourra servir à une autre personne.
En tout cas je vous remercie pour votre professionnalisme et d'avoir consacré votre temps pour mon problème.
Je vous souhaite une bonne et heureuse année.
Merci de m'avoir répondu, j'ai trouvé d'où cela provenait.
Concernant la pente, vous avez raison, elle se situe entre 0,5 et 0,7.
J'ai réglé la Tº maxi de départ à 47º. Et mon aquastat à réarmement manuel à 60º.
Mais j'avais toujours le même souci...
Donc je suis intervenu sur les paramètres suivants :
Dans le menu installateur j'ai modifié :
P7 = post de circulation de la pompe avant 2 minutes après 12 minutes.
P28 = vitesse de pompe minimale en mode chauffage (réglage de régime de la pompe) avant 2 après 8.
P29 = vitesse de pompe maximale en mode chauffage (réglage de régime de la pompe) avant 2 après 8.
Tous ces paramètres étaient en réglage usine avant que je les modifie.
Mon circuit de chauffage ne monte pas plus 40 à 41 degrés au départ et au retour j'ai 25 à 26 degrés pour une température ambiante de 20,5 à 21 degrés.
Voilà j'espère que cela pourra servir à une autre personne.
En tout cas je vous remercie pour votre professionnalisme et d'avoir consacré votre temps pour mon problème.
Je vous souhaite une bonne et heureuse année.
