Question Forum Chauffage : Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour.
J'ai chaudière De Dietrich DTG130 Econox installée depuis 2006. En 2017, suite à incident d'allumage, le boitier SI577 (De Dietrich ref 85185519) a été changé.
En 2019, après seulement 2 ans j'ai rencontré exactement le même problème => verdict boitier changé pour résoudre le pb.
Le chauffagiste m'a dit que ce boitier était fragile, très souvent HS (info malheureusement confirmé par un grossiste !) et pour lui c'était du bain béni avec une grosse marge ...
Le remplacement du boitier est onéreux, j'ai maintenant 2 boitiers HS (photos) avec rigoureusement le même symptôme que je souhaiterai réparer. A l’œil aucune anomalie composant douteux mais j'imagine qu'un composant à quelques centimes d'€ a lâché et c'est bien dommage de devoir casser la tirelire à chaque fois.
Où puis-je trouver le schéma de cette carte électronique, ou comment réparer ce problème récurrent ?
J'ai lu sur le forum qu'ElectronLibre était intervenu sur le sujet, comment puis-je le contacter ?
Merci de vos commentaires et aide.
Pour agrandir les images, cliquez dessus.
J'ai chaudière De Dietrich DTG130 Econox installée depuis 2006. En 2017, suite à incident d'allumage, le boitier SI577 (De Dietrich ref 85185519) a été changé.
En 2019, après seulement 2 ans j'ai rencontré exactement le même problème => verdict boitier changé pour résoudre le pb.
Le chauffagiste m'a dit que ce boitier était fragile, très souvent HS (info malheureusement confirmé par un grossiste !) et pour lui c'était du bain béni avec une grosse marge ...
Le remplacement du boitier est onéreux, j'ai maintenant 2 boitiers HS (photos) avec rigoureusement le même symptôme que je souhaiterai réparer. A l’œil aucune anomalie composant douteux mais j'imagine qu'un composant à quelques centimes d'€ a lâché et c'est bien dommage de devoir casser la tirelire à chaque fois.
Où puis-je trouver le schéma de cette carte électronique, ou comment réparer ce problème récurrent ?
J'ai lu sur le forum qu'ElectronLibre était intervenu sur le sujet, comment puis-je le contacter ?
Merci de vos commentaires et aide.
Pour agrandir les images, cliquez dessus.
15 novembre 2019 à 14:55
Forum chauffage réponse 1
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour.
Le premier réflexe à avoir c'est de vérifier que votre coffret fonctionne dans de bonnes conditions :
- Vérifiez l'alimentation électrique de votre chaudière.
- Vérifiez la protection du circuit qui alimente votre chaudière.
Votre coffret a été remplacé pour quelle raison ?
Quelle était son problème ?
Que faisait votre chaudière ?
Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Le premier réflexe à avoir c'est de vérifier que votre coffret fonctionne dans de bonnes conditions :
- Vérifiez l'alimentation électrique de votre chaudière.
- Vérifiez la protection du circuit qui alimente votre chaudière.
Votre coffret a été remplacé pour quelle raison ?
Quelle était son problème ?
Que faisait votre chaudière ?
Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
15 novembre 2019 à 17:34
Forum chauffage réponse 2
Coffret sécurité SI 577 DBC chaudière De Dietrich
Alimentation vérifiée stable : 220 V AC et protection par fusible 10 A.
Boitier SI577 remplacé 2 fois pour un pb identique, présence étincelle, allumage mais pas de détection de flamme, donc défaut d'allumage et retry toutes les 3 secondes.
Chauffage au chalumeau l’électrode de détection de flamme, dans ce cas allumage de la chaudière car détection de flamme.
Je suppose que le courant mesuré n'est pas suffisant ou qu'un composant fait que la valeur mesurée est déterminée trop basse. En théorie lors de l'allumage il doit y avoir entre 9 et 12 µA pour détecter une présence flamme.
Suppression du défaut dans les 2 cas par remplacement du boitier pour lequel je cherche vainement un schéma pour essayer de trouver et réparer le défaut sur la carte électronique.
Boitier SI577 remplacé 2 fois pour un pb identique, présence étincelle, allumage mais pas de détection de flamme, donc défaut d'allumage et retry toutes les 3 secondes.
Chauffage au chalumeau l’électrode de détection de flamme, dans ce cas allumage de la chaudière car détection de flamme.
Je suppose que le courant mesuré n'est pas suffisant ou qu'un composant fait que la valeur mesurée est déterminée trop basse. En théorie lors de l'allumage il doit y avoir entre 9 et 12 µA pour détecter une présence flamme.
Suppression du défaut dans les 2 cas par remplacement du boitier pour lequel je cherche vainement un schéma pour essayer de trouver et réparer le défaut sur la carte électronique.
15 novembre 2019 à 23:30
Forum chauffage réponse 3
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour,
Sur cette gamme de coffret il faut vérifier la continuité de la masse de la sonde de ionisation.
Dans le doute il faut mettre en place une tresse de masse avec une cosse ronde serrée sur la vis de fixation de la sonde de ionisation, d'un côté, et de l'autre la raccorder sur le bornier de terre de la chaudière.
Il est effectivement plus intéressant pour un pro de remplacer un coffret.
Si en plus vous avez des problèmes sur votre alimentation électrique de chaudière :
- Tension trop faible ou trop forte entre la Phase et le Neutre,
- Tension résiduelle entre le Neutre et la Terre,
Utilisez un transformateur d'isolement qui protégera votre coffret et limitera ses mises en sécurité, dans certains cas il peut-être nécessaire de mettre en place un onduleur.
Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Sur cette gamme de coffret il faut vérifier la continuité de la masse de la sonde de ionisation.
Dans le doute il faut mettre en place une tresse de masse avec une cosse ronde serrée sur la vis de fixation de la sonde de ionisation, d'un côté, et de l'autre la raccorder sur le bornier de terre de la chaudière.
Il est effectivement plus intéressant pour un pro de remplacer un coffret.
Si en plus vous avez des problèmes sur votre alimentation électrique de chaudière :
- Tension trop faible ou trop forte entre la Phase et le Neutre,
- Tension résiduelle entre le Neutre et la Terre,
Utilisez un transformateur d'isolement qui protégera votre coffret et limitera ses mises en sécurité, dans certains cas il peut-être nécessaire de mettre en place un onduleur.
Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
16 novembre 2019 à 17:54
Forum chauffage réponse 4
Invité
Coffret sécurité SI 577 DBC chaudière De Dietrich
Invité
@Tvh
Bonjour.
J'ai des symptômes très similaires, le chauffagiste a changé veilleuse et le boîtier de contrôle en février 2018.
La semaine dernière même problème d'allumage, mon chauffagiste m'a dit c'est le groupe de sécurité et m'a demandé pour test l'ancien qui a résolu le problème.
Mais une semaine plus tard des signes de faiblesse recommence...
En gros allumage après plusieurs tentatives et des fois sans problème.
J'ai peur à encore devoir changer le boitier.
Je m'interroge sur la piste électrique étant en triphasé mais n'ayant aucune connaissance j'avoue être perdu.
Bonjour.
J'ai des symptômes très similaires, le chauffagiste a changé veilleuse et le boîtier de contrôle en février 2018.
La semaine dernière même problème d'allumage, mon chauffagiste m'a dit c'est le groupe de sécurité et m'a demandé pour test l'ancien qui a résolu le problème.
Mais une semaine plus tard des signes de faiblesse recommence...
En gros allumage après plusieurs tentatives et des fois sans problème.
J'ai peur à encore devoir changer le boitier.
Je m'interroge sur la piste électrique étant en triphasé mais n'ayant aucune connaissance j'avoue être perdu.
02 janvier 2020 à 16:48
Forum chauffage réponse 5
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonsoir,
A mon avis vous pouvez oublier la piste électrique.
D'après plusieurs plombiers et grossistes ce boitier est "très fragile" et quasi irréparable pour un particulier. J'ai déjà changé 2 boitiers pour le même symptôme...
J'espérai obtenir les coordonnées mail d'ElectronLibre qui était intervenu sur le sujet et qui avait le schéma électronique du boitier mais je n'ai pas eu de retour du webmaster pour le contacter.
Par contre vous pouvez trouver ce boitier réparé à 103€ (ou si besoin faire réparer le vôtre pour en avoir 1 d'avance) :
https://www.electrostandard-electronique.com/boitier-95361707-sit-577-dbc-city-code-577-701-b206.html
En espérant vous avoir aidé.
Bonne soirée.
Thierry VH
A mon avis vous pouvez oublier la piste électrique.
D'après plusieurs plombiers et grossistes ce boitier est "très fragile" et quasi irréparable pour un particulier. J'ai déjà changé 2 boitiers pour le même symptôme...
J'espérai obtenir les coordonnées mail d'ElectronLibre qui était intervenu sur le sujet et qui avait le schéma électronique du boitier mais je n'ai pas eu de retour du webmaster pour le contacter.
Par contre vous pouvez trouver ce boitier réparé à 103€ (ou si besoin faire réparer le vôtre pour en avoir 1 d'avance) :
https://www.electrostandard-electronique.com/boitier-95361707-sit-577-dbc-city-code-577-701-b206.html
En espérant vous avoir aidé.
Bonne soirée.
Thierry VH
02 janvier 2020 à 21:50
Forum chauffage réponse 6
Invité
Coffret sécurité SI 577 DBC chaudière De Dietrich
Invité
Bonjour.
Merci de votre réponse.
Ce matin ça recommence ça lance la flamme puis rien...
Après plusieurs tentatives je ne sais pas si cela a une conséquence en ouvrant le claquet pour regarder la flamme c'est parti.
Bon, je suis bon pour rappeler mon chauffagiste, et 200€...
C’était bien ce genre de problème que vous aviez svp ?
Merci de votre réponse.
Ce matin ça recommence ça lance la flamme puis rien...
Après plusieurs tentatives je ne sais pas si cela a une conséquence en ouvrant le claquet pour regarder la flamme c'est parti.
Bon, je suis bon pour rappeler mon chauffagiste, et 200€...
C’était bien ce genre de problème que vous aviez svp ?
03 janvier 2020 à 07:52
Forum chauffage réponse 7
Invité
Coffret sécurité SI 577 DBC chaudière De Dietrich
Invité
Bonsoir à tous,
Je rejoins TVH pour la confirmation de la fragilité de ce boitier.
Le mien vient de me lâcher il y a deux heures.
Cela fera le quatrième en 12 ans. Celui-ci aura "tenu" 5 ou 6 ans.
Je suis de la revue pour en trouver un de stock ce week-end.
Maintenant, y a t-il moyen de lancer la chaudière "manuellement" ? J'ai lu chalumeau plus haut, mais n'ayant de chalumeau....
Merci à vous et bon week-end... (et meilleurs vœux aussi
).
Je rejoins TVH pour la confirmation de la fragilité de ce boitier.
Le mien vient de me lâcher il y a deux heures.
Cela fera le quatrième en 12 ans. Celui-ci aura "tenu" 5 ou 6 ans.
Je suis de la revue pour en trouver un de stock ce week-end.
Maintenant, y a t-il moyen de lancer la chaudière "manuellement" ? J'ai lu chalumeau plus haut, mais n'ayant de chalumeau....
Merci à vous et bon week-end... (et meilleurs vœux aussi
).03 janvier 2020 à 18:28
Forum chauffage réponse 8
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour.
Pour ma part troisième boitier 577 DBC en 6 ans…
Cela frise la malhonnêteté. Pas d'autre solution que d'en changer.
Mon chauffagiste me dit que le problème est connu depuis qu'ils ont changé la gamme.
Aucune réaction de la part de De Dietrich.
Fournisseur à éviter.
Pour ma part troisième boitier 577 DBC en 6 ans…
Cela frise la malhonnêteté. Pas d'autre solution que d'en changer.
Mon chauffagiste me dit que le problème est connu depuis qu'ils ont changé la gamme.
Aucune réaction de la part de De Dietrich.
Fournisseur à éviter.
25 novembre 2021 à 17:21
Forum chauffage réponse 9
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonsoir Messieurs,
Vous pouvez-vous mettre en relation avec la société Electro-Standard pour l'achat ou la réparation de ce type de coffret : https://electro-standard.com/domaines-d-intervention.html
Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo
Vous pouvez-vous mettre en relation avec la société Electro-Standard pour l'achat ou la réparation de ce type de coffret : https://electro-standard.com/domaines-d-intervention.html
Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo
25 novembre 2021 à 18:49
Forum chauffage réponse 10
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour.

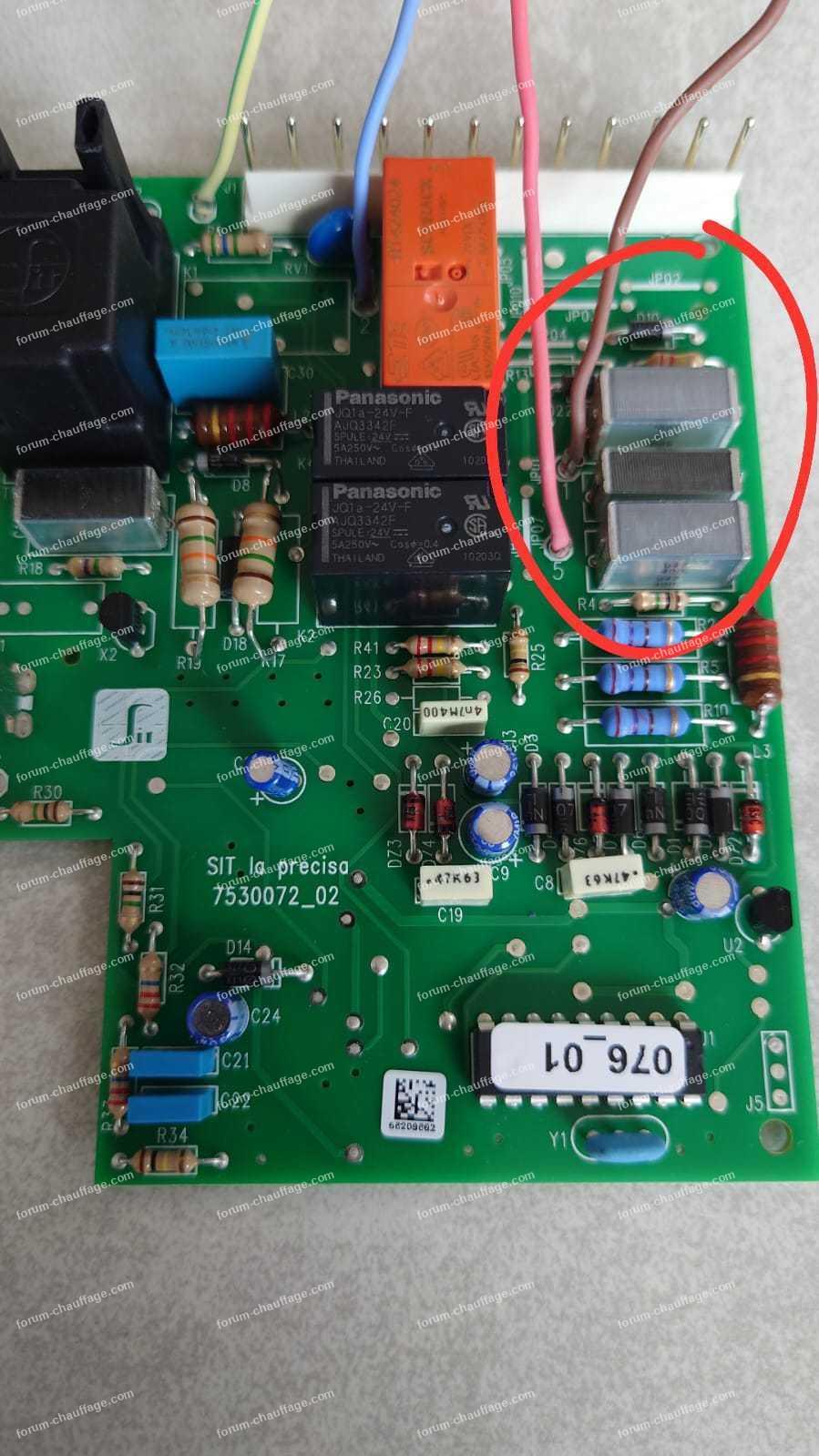

A tous les processeurs de chaudière De Dietrich ayant un coffret de sécurité SI577 qui lâche au bout de quelques années ne remettez pas en cause votre installation électrique ou autre chose.
Le problème est clairement identifié c’est un problème de dimensionnement de composants électroniques.
Il vous suffit de remplacer 3 condensateurs (à couche mince) pour moins de 10€ l’ensemble. Il s’agit des condensateurs C1 et C11 d’une valeur de 470nF/400V et du condensateur C7 en 330nF/400v.
Et voilà le tour est joué votre coffret et reparti pour une seconde vie.
Au mieux vous économiserez le remplacement du coffret (environ 300€), au pire le remplacement de la chaudière.
Si vous ne savez pas le faire vous connaissez bien un bricoleur qui sait manipuler le fer à souder !
Voilà si j’ai pu aider au moins une personne je serai content.
Pour agrandir l'image, cliquez dessus.
A tous les processeurs de chaudière De Dietrich ayant un coffret de sécurité SI577 qui lâche au bout de quelques années ne remettez pas en cause votre installation électrique ou autre chose.
Le problème est clairement identifié c’est un problème de dimensionnement de composants électroniques.
Il vous suffit de remplacer 3 condensateurs (à couche mince) pour moins de 10€ l’ensemble. Il s’agit des condensateurs C1 et C11 d’une valeur de 470nF/400V et du condensateur C7 en 330nF/400v.
Et voilà le tour est joué votre coffret et reparti pour une seconde vie.
Au mieux vous économiserez le remplacement du coffret (environ 300€), au pire le remplacement de la chaudière.
Si vous ne savez pas le faire vous connaissez bien un bricoleur qui sait manipuler le fer à souder !
Voilà si j’ai pu aider au moins une personne je serai content.
Pour agrandir l'image, cliquez dessus.
22 février 2022 à 22:02
Forum chauffage réponse 11
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour DTG130, pouvez-vous donner un lien pour les condensateurs en question, car je n'arrive pas à trouver la pièce de remplacement sur internet.
23 février 2022 à 16:54
Forum chauffage réponse 12
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour.

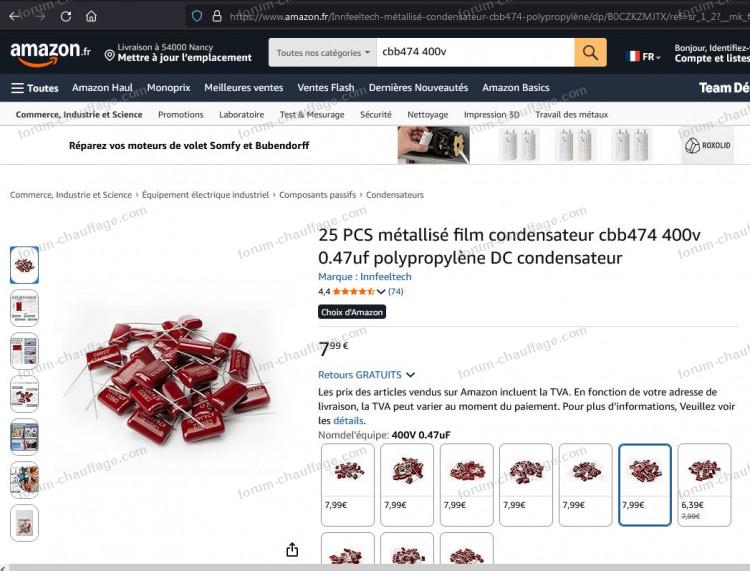

Effectivement les condensateurs d’origine sont difficiles à trouver.

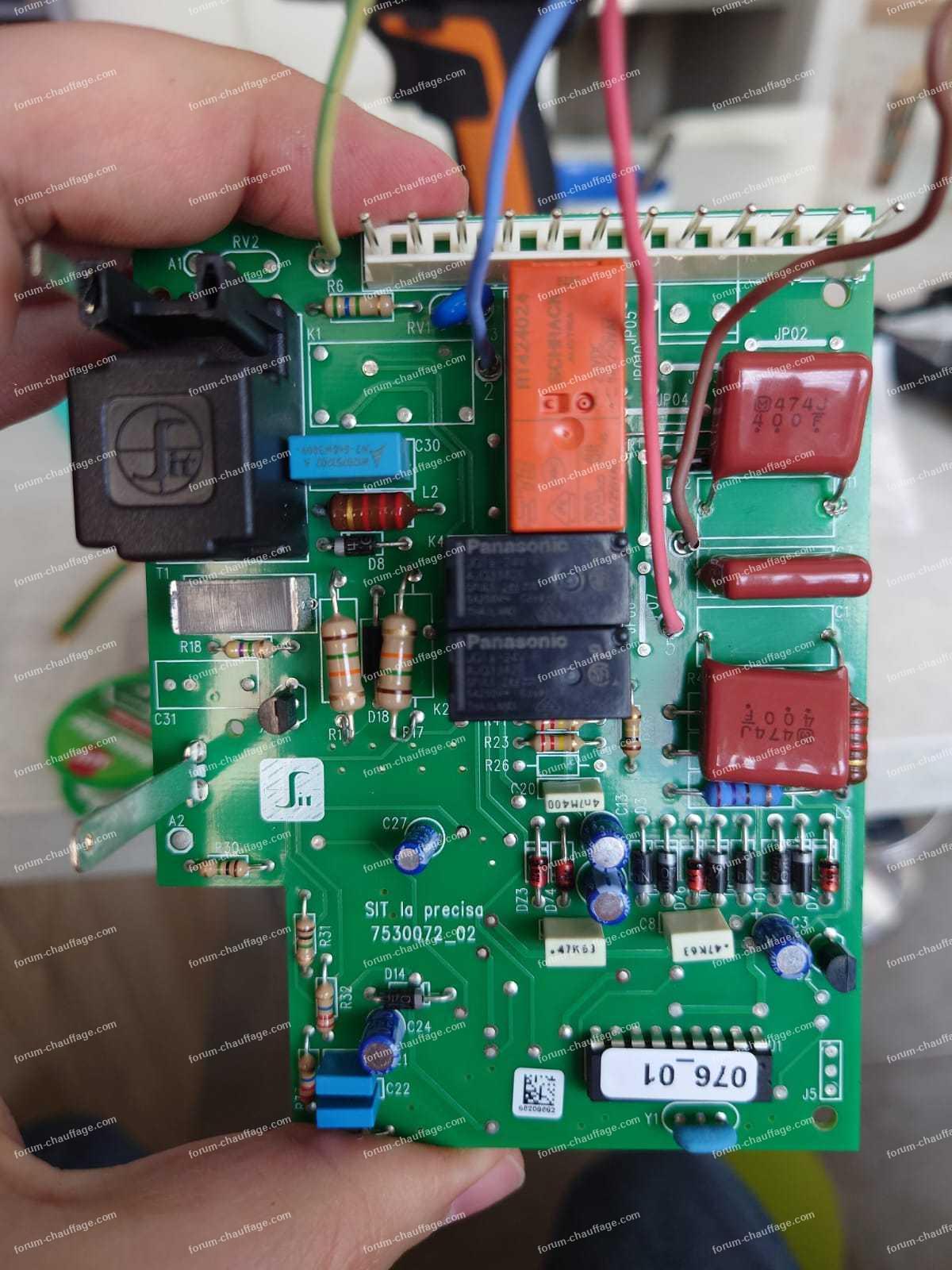

Et de toute façon ils sont de très mauvaise qualité. J’ai remplacé ces condos par un modèle équivalent d’une bonne marque que l’on trouve chez RadioSpare. Inconvénient ils sont beaucoup plus gros et ne rentrent pas à l’emplacement d’origine.

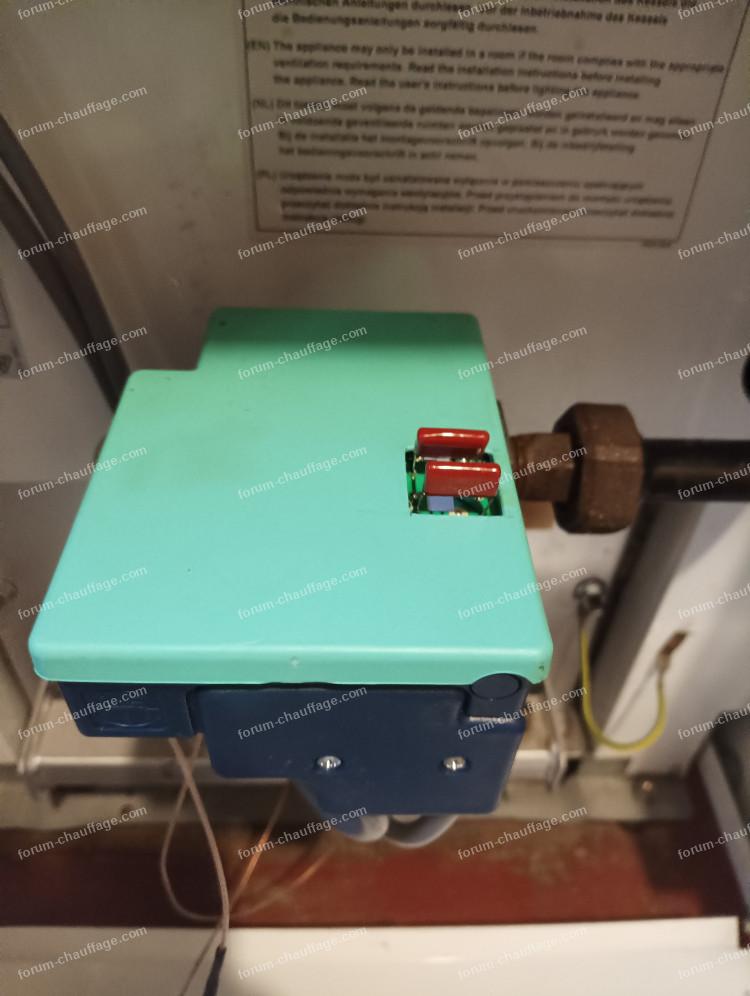

Il faut les souder sur l’autre face du circuit imprimé et modifier le couvercle du coffret afin de les laisser sortir (cf : photo).
Si vous ne vous sentez pas de le faire je pourrais éventuellement vous le faire.
Pour agrandir les images, cliquez dessus.
Effectivement les condensateurs d’origine sont difficiles à trouver.
Et de toute façon ils sont de très mauvaise qualité. J’ai remplacé ces condos par un modèle équivalent d’une bonne marque que l’on trouve chez RadioSpare. Inconvénient ils sont beaucoup plus gros et ne rentrent pas à l’emplacement d’origine.
Il faut les souder sur l’autre face du circuit imprimé et modifier le couvercle du coffret afin de les laisser sortir (cf : photo).
Si vous ne vous sentez pas de le faire je pourrais éventuellement vous le faire.
Pour agrandir les images, cliquez dessus.
24 février 2022 à 12:36
Forum chauffage réponse 13
Coffret sécurité SI 577 DBC chaudière De Dietrich
Merci pour votre réponse.
J'ai trouvé un magasin d'électronique à côté, il a testé les condensateurs et m'a dit qu'ils sont bons encore, le problème viendrait d’ailleurs.
Je lui ai dit de les changer quand même puis je testerais si ça marche.
Le site qui m'a vendu les coffrets de sécurité, dit que c'est un problème sur ma chaudière qui met le coffret en mode sécurité, je leur dis non c'est un problème de fabrication connu du fabricant.
Il me propose de prendre mes 2 coffrets (j'en ai 5 au total) sous garantie pour l'envoyer au fabricant.
Si c'est un problème de fabrication ils vont me réparer, si le problème vient de mon côté il faudra que je leur paye les frais de retour de mes cartes.
Pensez-vous que je devrais leur envoyer mes 2 cartes sous garantie ? il faut 1 mois de délai pour réparer.
J'ai remarqué hier que les lumières ont sauté 1/2 seconde, ce qui a dû causer la panne du coffret.
Si le réparateur n'arrive pas à réparer je vous envoie mes 2 cartes restantes sinon.
J'ai trouvé un magasin d'électronique à côté, il a testé les condensateurs et m'a dit qu'ils sont bons encore, le problème viendrait d’ailleurs.
Je lui ai dit de les changer quand même puis je testerais si ça marche.
Le site qui m'a vendu les coffrets de sécurité, dit que c'est un problème sur ma chaudière qui met le coffret en mode sécurité, je leur dis non c'est un problème de fabrication connu du fabricant.
Il me propose de prendre mes 2 coffrets (j'en ai 5 au total) sous garantie pour l'envoyer au fabricant.
Si c'est un problème de fabrication ils vont me réparer, si le problème vient de mon côté il faudra que je leur paye les frais de retour de mes cartes.
Pensez-vous que je devrais leur envoyer mes 2 cartes sous garantie ? il faut 1 mois de délai pour réparer.
J'ai remarqué hier que les lumières ont sauté 1/2 seconde, ce qui a dû causer la panne du coffret.
Si le réparateur n'arrive pas à réparer je vous envoie mes 2 cartes restantes sinon.
24 février 2022 à 20:06
Forum chauffage réponse 14
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour.
Même problème je pense comme le montre cette vidéo :
Vidéo coffret sécurité SI 577 DBC chaudière De Dietrich
Je vais regarder cette histoire de condos...
Oahc7, votre problème est résolu ?
Même problème je pense comme le montre cette vidéo :
Vidéo coffret sécurité SI 577 DBC chaudière De Dietrich
Je vais regarder cette histoire de condos...
Oahc7, votre problème est résolu ?
24 février 2022 à 22:02
Forum chauffage réponse 15
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bijop, je récupère la pièce demain après-midi je vous dirais si ça marche.
24 février 2022 à 23:42
Forum chauffage réponse 16
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour Oahc7.
Oui je pense que ça vaut le coup d’envoyer vos boîtiers encore garanti pour une prise en charge du fabricant.
En ce qui concerne votre installation électrique il est possible que vous ayez des problèmes si vos lumières se coupent une fraction de secondes régulièrement.
La 1ère chose à faire est de contrôler toutes vos connexions c’est à dire tous les serrages de bornes depuis la partie aval de votre disjoncteur de branchement, en passant par tout votre tableau divisionnaire puis les boîtes de dérivation si vous en avez.
Les fluctuations de tension (si le problème vient du logement) proviennent dans 90% des cas d’une mauvaise connexion (serrage) qui provoque des échauffements (incendies).
Si vous n’êtes pas du métier passez par un professionnel ou un ami électricien.
Si les problèmes persistent il faut continuer la recherche en contrôlant l’état des disjoncteurs /fusibles de vos départs divisionnaires.
Et si rien à signaler à se niveau alors le problème vient du côté du réseau public.
Il faut alors contacter le gestionnaire du réseau de distribution pour qu’il intervienne afin de diagnostiquer votre branchement.
En espérant vous avoir donné quelques pistes.
Oui je pense que ça vaut le coup d’envoyer vos boîtiers encore garanti pour une prise en charge du fabricant.
En ce qui concerne votre installation électrique il est possible que vous ayez des problèmes si vos lumières se coupent une fraction de secondes régulièrement.
La 1ère chose à faire est de contrôler toutes vos connexions c’est à dire tous les serrages de bornes depuis la partie aval de votre disjoncteur de branchement, en passant par tout votre tableau divisionnaire puis les boîtes de dérivation si vous en avez.
Les fluctuations de tension (si le problème vient du logement) proviennent dans 90% des cas d’une mauvaise connexion (serrage) qui provoque des échauffements (incendies).
Si vous n’êtes pas du métier passez par un professionnel ou un ami électricien.
Si les problèmes persistent il faut continuer la recherche en contrôlant l’état des disjoncteurs /fusibles de vos départs divisionnaires.
Et si rien à signaler à se niveau alors le problème vient du côté du réseau public.
Il faut alors contacter le gestionnaire du réseau de distribution pour qu’il intervienne afin de diagnostiquer votre branchement.
En espérant vous avoir donné quelques pistes.
25 février 2022 à 12:33
Forum chauffage réponse 17
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bijop, c'est bon ça remarche c'était bien les 3 condensateurs à changer.
Merci beaucoup pour vos conseils DTG130.
Merci beaucoup pour vos conseils DTG130.
25 février 2022 à 16:20
Forum chauffage réponse 18
Coffret sécurité SI 577 DBC chaudière De Dietrich
Attention, même si les condensateurs semblent bons à l'aide d'un simple multimètre (en position ohmmètre) cela ne veut pas dire qu'il sont complètement corrects. Sur les 3 condensateurs qu'indique DGT130 (C1, C11 et C7)
ceux de mon coffret de sécurité SI577 réf:8518-5519 après être testés à l'aide d'un capacimètre, C1 et C11 n'étaient plus à 470nF mais indiquaient 300nF et C7 n'était plus à 330nF mais indiquait 250nF.
Il faut préciser que, comme le boitier de sécurité est "étanche" et près d'une source de chaleur, tout ce que les condensateurs détestent, ce qui provoque un assèchement du condensateur et une dérive souvent importante de leur valeur, jusqu'à une fuite interne...
Remerciement à DGT130 qui par son information nous à permis d'avoir du chauffage cet hiver car il ne faut pas compter sur De Dietrich pour aider les particuliers qui ont fait l'erreur d'acheter une de leur chaudière.
ceux de mon coffret de sécurité SI577 réf:8518-5519 après être testés à l'aide d'un capacimètre, C1 et C11 n'étaient plus à 470nF mais indiquaient 300nF et C7 n'était plus à 330nF mais indiquait 250nF.
Il faut préciser que, comme le boitier de sécurité est "étanche" et près d'une source de chaleur, tout ce que les condensateurs détestent, ce qui provoque un assèchement du condensateur et une dérive souvent importante de leur valeur, jusqu'à une fuite interne...
Remerciement à DGT130 qui par son information nous à permis d'avoir du chauffage cet hiver car il ne faut pas compter sur De Dietrich pour aider les particuliers qui ont fait l'erreur d'acheter une de leur chaudière.
25 février 2022 à 16:50
Forum chauffage réponse 19
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour.
Moi j'ai remplacé par trois condensateurs 470uF 400V et ça marche pas !
Moi j'ai remplacé par trois condensateurs 470uF 400V et ça marche pas !
25 février 2022 à 18:42
Forum chauffage réponse 20
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour,
J'ai aussi le problème avec ce boitier 85185519.
Cela pourrait venir des tempêtes qu'on a eu dans le nord de la France il y a quelques jours. Il y a eu des micro coupures.
J'ai commandé les condensateurs indiqués par DTG130. J'espère que cela résoudra le problème car ce boitier est en rupture de stock depuis décembre.
Impossible d'en trouver un.
Mon chauffagiste m'annonce une dispo d'ici 2 à 3 semaines, mais rien n'est sûr car elle est régulièrement repoussée.
Et il coûte environ 300 € TTC en plus.
J'ai aussi le problème avec ce boitier 85185519.
Cela pourrait venir des tempêtes qu'on a eu dans le nord de la France il y a quelques jours. Il y a eu des micro coupures.
J'ai commandé les condensateurs indiqués par DTG130. J'espère que cela résoudra le problème car ce boitier est en rupture de stock depuis décembre.
Impossible d'en trouver un.
Mon chauffagiste m'annonce une dispo d'ici 2 à 3 semaines, mais rien n'est sûr car elle est régulièrement repoussée.
Et il coûte environ 300 € TTC en plus.
26 février 2022 à 18:59
Forum chauffage réponse 21
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour.
@zegor :
Où avez-vous trouvé les condensateurs, j'ai pas trouvé exactement les mêmes personnellement :-(
Quels sont les symptômes de votre panne ?
Peut-Être que quelqu'un dans le forum a fait le schéma électrique de la carte ?
Merci pour votre réponse.
(577 DBC : rupture de stock nationale, réapprovisionnement début avril voire septembre !).
@zegor :
Où avez-vous trouvé les condensateurs, j'ai pas trouvé exactement les mêmes personnellement :-(
Quels sont les symptômes de votre panne ?
Peut-Être que quelqu'un dans le forum a fait le schéma électrique de la carte ?
Merci pour votre réponse.
(577 DBC : rupture de stock nationale, réapprovisionnement début avril voire septembre !).
27 février 2022 à 15:14
Forum chauffage réponse 22
Coffret sécurité SI 577 DBC chaudière De Dietrich
J'ai acheté chez https://fr.rs-online.com comme indiqué par DTG130 les références suivantes :
ECQE4474JF 470 nF
ECWF4434JB 330 nF
On ne peut pas acheter moins de 5 unités.
Commandé vendredi, j'ai déjà reçu samedi les 470nF. J'attends les 330nF.
Le symptôme : il y a un clic au niveau du boitier toutes les 3 secondes environ et la chaudière ne démarre jamais.
J'ai testé les condensateurs C1, C7 et C11 et leurs capacités sont instables. Je n'ai jamais les mêmes mesures 2 fois de suite. Sur les neufs, c'est stable et très proche de 470nF.
Pour info, le boitier avait déjà été changé en mars 2021 et sa date de fabrication est de fin 2020 pour 220€.
Il devrait donc être encore sous garantie, mais comme il n'y a pas de pièce de rechange, je vais tenter la réparation.
ECQE4474JF 470 nF
ECWF4434JB 330 nF
On ne peut pas acheter moins de 5 unités.
Commandé vendredi, j'ai déjà reçu samedi les 470nF. J'attends les 330nF.
Le symptôme : il y a un clic au niveau du boitier toutes les 3 secondes environ et la chaudière ne démarre jamais.
J'ai testé les condensateurs C1, C7 et C11 et leurs capacités sont instables. Je n'ai jamais les mêmes mesures 2 fois de suite. Sur les neufs, c'est stable et très proche de 470nF.
Pour info, le boitier avait déjà été changé en mars 2021 et sa date de fabrication est de fin 2020 pour 220€.
Il devrait donc être encore sous garantie, mais comme il n'y a pas de pièce de rechange, je vais tenter la réparation.
27 février 2022 à 21:31
Forum chauffage réponse 23
Coffret sécurité SI 577 DBC chaudière De Dietrich
J'ai testé en remplaçant seulement les condensateurs 470 nF. Et bingo, ça marche !
Un énorme merci @DTG130..
Je remplacerai aussi le 330 nF quand je le recevrai.
22 € et 2 heures de travail et surtout, on a du chauffage !
Des condensateurs qui lâchent en moins d'un an, pas étonnant que cette pièce soit en rupture de stock. Il va falloir que De Dietrich réagisse et utilise des composants de meilleure qualité.
Un énorme merci @DTG130..
Je remplacerai aussi le 330 nF quand je le recevrai.
22 € et 2 heures de travail et surtout, on a du chauffage !
Des condensateurs qui lâchent en moins d'un an, pas étonnant que cette pièce soit en rupture de stock. Il va falloir que De Dietrich réagisse et utilise des composants de meilleure qualité.
28 février 2022 à 20:24
Forum chauffage réponse 24
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour.
Si vous avez un problème équivalent et que vous ne pouvez pas vous dépanner personnellement, je vous recommande de contacter Electostandard, très réactif et efficace, nous avons récupéré eau chaude et chauffage.
Un grand merci à eux.
Si vous avez un problème équivalent et que vous ne pouvez pas vous dépanner personnellement, je vous recommande de contacter Electostandard, très réactif et efficace, nous avons récupéré eau chaude et chauffage.
Un grand merci à eux.
03 mars 2022 à 15:34
Forum chauffage réponse 25
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour à tous.
Ici aussi en Belgique (Flandre) même problème avec la chaudière de chauffage central.
Il s'agit d'un OERTLI GS 140 N avec un module 577 DBC.
Remplacement des 3 condensateurs 2 x 470 nF et 1 x 330 nF
Et maintenant le problème est résolu.
Cela m'a coûté 3,40 €.
salutations.
dundee
Pour agrandir les images, cliquez dessus.
Ici aussi en Belgique (Flandre) même problème avec la chaudière de chauffage central.
Il s'agit d'un OERTLI GS 140 N avec un module 577 DBC.
Remplacement des 3 condensateurs 2 x 470 nF et 1 x 330 nF
Et maintenant le problème est résolu.
Cela m'a coûté 3,40 €.
salutations.
dundee
Pour agrandir les images, cliquez dessus.
18 avril 2022 à 23:31
Forum chauffage réponse 26
Coffret sécurité SI 577 DBC chaudière De Dietrich
J'ai changé inutilement ce coffret :
Références du coffret
Relais de sécurité de chaudière gaz réf. 85185519, type Si577 DBC 0.577.211 control box, coffret de sécurité pour De Dietrich, Oertli, Brotje, Chappéé Rehma
Attention, il existe au moins 4 versions à capot vert.
Les chiffres caractéristiques sont la version (211 dans mon cas) et la référence de pièce à 8 chiffres.
Le problème
Mon problème était ailleurs :
La chaudière ne démarrait plus au retour de l'hiver.
SYMPTÔMES
Pas d'allumage de la veilleuse malgré le train d'étincelles
On entend et voit les étincelles en levant-pivotant la plaque regard
On entend l'électrovanne cliquer pour ouvrir et fermer le gaz de veilleuse, au début et à la fin du train d'étincelle.
Après 3 ou 4 tentatives de démarrage (trains d'étincelles de 15 secondes), la chaudière se met en sécurité (voyant rouge)
Conclusion : il n'y a pas de gaz à la veilleuse.
SOLUTION
Le gicleur de veilleuse était quasi totalement obstrué par un bouchon cumulatif de fines impuretés du gaz.
RÉPARATION
Il suffit de démonter la conduite de gaz qui l'alimente, en bas.
Clé plate à fourche de 14 mm. Faire très attention aux 2 fils électriques et leur tube céramique.
Le gicleur est intercalé dans l'assemblage de la conduite sur le venturi mélangeur gaz-air, donc entre l'écrou du tube de gaz veilleuse et la grille inox tubulaire, sans autre fixation, juste posé là.
Je l'ai délicatement débouché avec une fine aiguille à coudre, en tournant.
Réparation à zéro sous, zéro centimes.
Références du coffret
Relais de sécurité de chaudière gaz réf. 85185519, type Si577 DBC 0.577.211 control box, coffret de sécurité pour De Dietrich, Oertli, Brotje, Chappéé Rehma
Attention, il existe au moins 4 versions à capot vert.
Les chiffres caractéristiques sont la version (211 dans mon cas) et la référence de pièce à 8 chiffres.
Le problème
Mon problème était ailleurs :
La chaudière ne démarrait plus au retour de l'hiver.
SYMPTÔMES
Pas d'allumage de la veilleuse malgré le train d'étincelles
On entend et voit les étincelles en levant-pivotant la plaque regard
On entend l'électrovanne cliquer pour ouvrir et fermer le gaz de veilleuse, au début et à la fin du train d'étincelle.
Après 3 ou 4 tentatives de démarrage (trains d'étincelles de 15 secondes), la chaudière se met en sécurité (voyant rouge)
Conclusion : il n'y a pas de gaz à la veilleuse.
SOLUTION
Le gicleur de veilleuse était quasi totalement obstrué par un bouchon cumulatif de fines impuretés du gaz.
RÉPARATION
Il suffit de démonter la conduite de gaz qui l'alimente, en bas.
Clé plate à fourche de 14 mm. Faire très attention aux 2 fils électriques et leur tube céramique.
Le gicleur est intercalé dans l'assemblage de la conduite sur le venturi mélangeur gaz-air, donc entre l'écrou du tube de gaz veilleuse et la grille inox tubulaire, sans autre fixation, juste posé là.
Je l'ai délicatement débouché avec une fine aiguille à coudre, en tournant.
Réparation à zéro sous, zéro centimes.
05 octobre 2022 à 07:35
Forum chauffage réponse 27
Coffret sécurité SI 577 DBC chaudière De Dietrich
Les références trouvables (péniblement) chez RS-online sont maintenant
ECQE4474JF réf 6224842 470nF
ECQE4434JF réf 6224858 330nF
ECQE4474JF réf 6224842 470nF
ECQE4434JF réf 6224858 330nF
05 octobre 2022 à 08:27
Forum chauffage réponse 28
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour.
J’ai mon coffret de sécurité de ma chaudière De Dietrich CITY 3.24 II qui est HS.
Alarme AL F 0. Cela car le coffret ne déclenche pas le ventilateur d’extraction.
La carte n’est pas tout à fait la même.
Cela peut il venir des condensateurs ou du d’un relai qui serait HS ?
Merci.
Pour agrandir l'image, cliquez dessus.
J’ai mon coffret de sécurité de ma chaudière De Dietrich CITY 3.24 II qui est HS.
Alarme AL F 0. Cela car le coffret ne déclenche pas le ventilateur d’extraction.
La carte n’est pas tout à fait la même.
Cela peut il venir des condensateurs ou du d’un relai qui serait HS ?
Merci.
Pour agrandir l'image, cliquez dessus.
31 octobre 2022 à 08:04
Forum chauffage réponse 29
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour à tous,
J'ai rejoint aussi le club des collectionneurs de boîtiers de sécurité De Dietrich Eco Nox 130 ou 135.
Pris de court, je viens de m'acheter le 3ème.
Mais maintenant que j'ai pris connaissance de la solution de DTG130 je vais essayer de la mettre en place pour être prêt au prochain remplacement.
Grand merci à DTG en particulier mais aussi à vous tous, vos témoignages m'ont permis de confirmer l'origine de ma panne et probablement d'économiser plusieurs centaines d'Euros.
Je ne ferais pas de commentaire sur la faiblesse de cet organe de la chaudière et, a priori, de la passivité du fabricant. Mais je n'en pense pas moins.
Petite question du bricoleur du dimanche : comment faites-vous pour ôter le couvercle vert et accéder aux composants électroniques ? Faut-il casser ?
Cordialement.
J'ai rejoint aussi le club des collectionneurs de boîtiers de sécurité De Dietrich Eco Nox 130 ou 135.
Pris de court, je viens de m'acheter le 3ème.
Mais maintenant que j'ai pris connaissance de la solution de DTG130 je vais essayer de la mettre en place pour être prêt au prochain remplacement.
Grand merci à DTG en particulier mais aussi à vous tous, vos témoignages m'ont permis de confirmer l'origine de ma panne et probablement d'économiser plusieurs centaines d'Euros.
Je ne ferais pas de commentaire sur la faiblesse de cet organe de la chaudière et, a priori, de la passivité du fabricant. Mais je n'en pense pas moins.
Petite question du bricoleur du dimanche : comment faites-vous pour ôter le couvercle vert et accéder aux composants électroniques ? Faut-il casser ?
Cordialement.
15 novembre 2022 à 19:17
Forum chauffage réponse 30
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonsoir,
J'ai réussi à ôter le capot vert, en forçant un peu. Merci.
J'ai réussi à ôter le capot vert, en forçant un peu. Merci.
16 novembre 2022 à 22:06
Forum chauffage réponse 31
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour à tous.
cela fonctionne super merci DTG130 au bout de 4 boitiers changés c'est du bonheur.
Bien à vous.
Pour agrandir les images, cliquez dessus.
cela fonctionne super merci DTG130 au bout de 4 boitiers changés c'est du bonheur.
Bien à vous.
Pour agrandir les images, cliquez dessus.
02 février 2023 à 18:04
Forum chauffage réponse 32
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour.
Je viens de trouver ce sujet sur le net et il me semble que j'ai le même soucis avec ma chaudière et le coffret de sécurité
Je voudrais essayer de changer les condensateurs. Pour l'histoire d'encombrement et afin de ne pas sortir les condensateurs hors du boitier j'ai essayé de trouver des composants de <15mm
J’ai trouvé pour le condensateur330nf cette réf
https://fr.rs-online.com/web/p/condensateurs-a-film/6224858
Et pour la 470nf cette référence
https://fr.rs-online.com/web/p/condensateurs-a-film/1650152
Il me semble que c'est ok mais j'aimerais que quelqu'un du forum me le confirme. C'est difficile en ce moment de trouver les composants et j'aimerais en trouver avec le bon pas (15mm) mais le bon encombrement (x,Y,Z) pour que ça rentre dans le boitier.
Merci pour votre aide.
Tomd
Je viens de trouver ce sujet sur le net et il me semble que j'ai le même soucis avec ma chaudière et le coffret de sécurité
Je voudrais essayer de changer les condensateurs. Pour l'histoire d'encombrement et afin de ne pas sortir les condensateurs hors du boitier j'ai essayé de trouver des composants de <15mm
J’ai trouvé pour le condensateur330nf cette réf
https://fr.rs-online.com/web/p/condensateurs-a-film/6224858
Et pour la 470nf cette référence
https://fr.rs-online.com/web/p/condensateurs-a-film/1650152
Il me semble que c'est ok mais j'aimerais que quelqu'un du forum me le confirme. C'est difficile en ce moment de trouver les composants et j'aimerais en trouver avec le bon pas (15mm) mais le bon encombrement (x,Y,Z) pour que ça rentre dans le boitier.
Merci pour votre aide.
Tomd
04 avril 2023 à 14:19
Forum chauffage réponse 33
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour.
J'ai fait réparer cette pièce il y un an (fev. 2022) chez electrostandard et elle vient de lâcher avec exactement les mêmes symptômes.
Pensez-vous qu'il soit possible de la faire réparer à nouveau ?
Merci pour votre réponse.
J'ai fait réparer cette pièce il y un an (fev. 2022) chez electrostandard et elle vient de lâcher avec exactement les mêmes symptômes.
Pensez-vous qu'il soit possible de la faire réparer à nouveau ?
Merci pour votre réponse.
11 avril 2023 à 18:55
Forum chauffage réponse 34
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonsoir à tous,
En premier un grand merci à tous pour vos aides diverses sur ce sujet. Je rencontre à mon tour ce souci : j'ai commandé les composants, mais à l'ouverture du boîtier, je n'ai pas du tout la même chose que vous et je ne parviens pas à localiser les trois condensateurs.
Pourriez-vous m'aider ?
Pour agrandir l'image, cliquez dessus.
En premier un grand merci à tous pour vos aides diverses sur ce sujet. Je rencontre à mon tour ce souci : j'ai commandé les composants, mais à l'ouverture du boîtier, je n'ai pas du tout la même chose que vous et je ne parviens pas à localiser les trois condensateurs.
Pourriez-vous m'aider ?
Pour agrandir l'image, cliquez dessus.
29 novembre 2023 à 22:11
Forum chauffage réponse 35
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour,
Grâce à ce forum, j'ai réparé ma chaudière en changeant les fameux trois condensateurs (5,5 € chez RAM à Paris).
Une société m'a proposé la pièce à près de 400 €, sachant qu'elle l'avait déjà changée il y a trois ans, en changeant également le brûleur et la vanne, le tout pour 830 Euros !
Je vous remercie beaucoup pour votre aide.
Grâce à ce forum, j'ai réparé ma chaudière en changeant les fameux trois condensateurs (5,5 € chez RAM à Paris).
Une société m'a proposé la pièce à près de 400 €, sachant qu'elle l'avait déjà changée il y a trois ans, en changeant également le brûleur et la vanne, le tout pour 830 Euros !
Je vous remercie beaucoup pour votre aide.
21 décembre 2023 à 10:32
Forum chauffage réponse 36
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour à tous.
Je tenais à apporter ma contribution à ce forum, et remercier vivement DGT130 et tous les participants de cette thématique.
Pour ma part, 2ème fois en 2 ans que le coffret de sécurité me lâchai et les 2 fois sur les vacances de Noël…
Le devis monte cette fois ci à près de 400€ pour le remplacement de ce boîtier.
En suivant à la lettre les infos partagées dans ce forum, j’ai pu réparer ma chaudière et de nouveau me chauffer pour la somme de 31€ frais de port inclus.
Donc encore une fois, merci, merci, MERCI !!
Je tenais à apporter ma contribution à ce forum, et remercier vivement DGT130 et tous les participants de cette thématique.
Pour ma part, 2ème fois en 2 ans que le coffret de sécurité me lâchai et les 2 fois sur les vacances de Noël…
Le devis monte cette fois ci à près de 400€ pour le remplacement de ce boîtier.
En suivant à la lettre les infos partagées dans ce forum, j’ai pu réparer ma chaudière et de nouveau me chauffer pour la somme de 31€ frais de port inclus.
Donc encore une fois, merci, merci, MERCI !!
29 décembre 2023 à 16:10
Forum chauffage réponse 37
Coffret sécurité SI 577 DBC chaudière De Dietrich
Merci beaucoup à DGT130 qui m’a permis de réparer mes coffrets de collection grâce à son astuce !
Kapo
Kapo
06 janvier 2024 à 15:40
Forum chauffage réponse 38
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour à tous.
C'est à mon tour d'avoir le même problème sur ma DTG 130, alors que je n'avais jamais eu de problème sérieux depuis plus de 10 ans ! J'ai toujours eu des De Dietrich sans aucun souci.
Sinon, GregMac, Kapo68 ou d'autres pourriez-vous partager les liens où vous avez pu acheter les "bons condensateurs", s'il vous plaît ?
Et si vous avez des photos pour illustrer votre travail, ce serait super.
Merci d'avance à tous pour votre aide.
Cordialement.
C'est à mon tour d'avoir le même problème sur ma DTG 130, alors que je n'avais jamais eu de problème sérieux depuis plus de 10 ans ! J'ai toujours eu des De Dietrich sans aucun souci.
Sinon, GregMac, Kapo68 ou d'autres pourriez-vous partager les liens où vous avez pu acheter les "bons condensateurs", s'il vous plaît ?
Et si vous avez des photos pour illustrer votre travail, ce serait super.
Merci d'avance à tous pour votre aide.
Cordialement.
13 janvier 2024 à 17:41
Forum chauffage réponse 39
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour Dundee.
Avez-vous pu remplacer les trois nouveaux condensateurs au même endroit que les anciens et dans ce cas où vous êtes-vous procuré les nouveaux.
Merci.
Avez-vous pu remplacer les trois nouveaux condensateurs au même endroit que les anciens et dans ce cas où vous êtes-vous procuré les nouveaux.
Merci.
19 janvier 2024 à 12:10
Forum chauffage réponse 40
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour,
Un petit mot pour confirmer que le remplacement des trois condensateurs hier (sur une ancienne carte présentant les mêmes symptômes) a été très efficace. La chaudière s'est rallumée dès le premier essai.
J'ai dû souder les condensateurs à l'envers sur le circuit, comme mentionné précédemment, car les nouveaux sont beaucoup plus encombrants.
Je n'ai pas pu tester si les trois étaient défectueux (aucun signe visible) car je n'ai pas le matériel nécessaire à disposition.
Une petite info sur le démontage du couvercle bleu clair du boitier, je le trouve difficile à enveler sans l'abimer.
Il n'est pas maintenu par des clips ou des ergots, mais simplement enfoncé à force. Il faut donc exercer une pression sur les rebords en tournant autour du boitier, en plusieurs étapes, et au fur et à mesure et il finit par sortir.
Nous tenons à remercier chaleureusement @DTG130 pour avoir partagé cette information précieuse.
Un petit mot pour confirmer que le remplacement des trois condensateurs hier (sur une ancienne carte présentant les mêmes symptômes) a été très efficace. La chaudière s'est rallumée dès le premier essai.
J'ai dû souder les condensateurs à l'envers sur le circuit, comme mentionné précédemment, car les nouveaux sont beaucoup plus encombrants.
Je n'ai pas pu tester si les trois étaient défectueux (aucun signe visible) car je n'ai pas le matériel nécessaire à disposition.
Une petite info sur le démontage du couvercle bleu clair du boitier, je le trouve difficile à enveler sans l'abimer.
Il n'est pas maintenu par des clips ou des ergots, mais simplement enfoncé à force. Il faut donc exercer une pression sur les rebords en tournant autour du boitier, en plusieurs étapes, et au fur et à mesure et il finit par sortir.
Nous tenons à remercier chaleureusement @DTG130 pour avoir partagé cette information précieuse.
10 février 2024 à 14:37
Forum chauffage réponse 41
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour à tous.
Merci pour toutes ces réponses.
J'ai également commander et remplacé les condensateurs en C11, C7 et C1.
Je l'ai essayé chez un client mais j'ai rencontré un nouveau problème. Le problème initial était, comme nous le savons tous, le démarrage de la veilleuse qui se coupe et continue de réessayer sans arrêt.
Maintenant que j'ai remplacé les condensateurs (mis au bonne endroit), la veilleuse reste mais la demande de l'ouverture du bloc de gaz vers les rampes ne se fait pas, j'ai vérifié avec un coffret neuf et la chaudière démarre direct.
Est-ce que je me serais trompé en les soudant, ou touché quelque chose d'autre en faisant les soudures ?
Si vous avez une idée, je suis preneur pour pouvoir réparer mon/mes coffret défectueux.
Bonne continuation à tous.
Merci pour toutes ces réponses.
J'ai également commander et remplacé les condensateurs en C11, C7 et C1.
Je l'ai essayé chez un client mais j'ai rencontré un nouveau problème. Le problème initial était, comme nous le savons tous, le démarrage de la veilleuse qui se coupe et continue de réessayer sans arrêt.
Maintenant que j'ai remplacé les condensateurs (mis au bonne endroit), la veilleuse reste mais la demande de l'ouverture du bloc de gaz vers les rampes ne se fait pas, j'ai vérifié avec un coffret neuf et la chaudière démarre direct.
Est-ce que je me serais trompé en les soudant, ou touché quelque chose d'autre en faisant les soudures ?
Si vous avez une idée, je suis preneur pour pouvoir réparer mon/mes coffret défectueux.
Bonne continuation à tous.
09 mars 2024 à 23:47
Forum chauffage réponse 42
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour à tous,
J'ai enfin pris le temps de me créer un compte sur ce forum pour remercier sincèrement @DGT130, @jeromef3 et tous les autres contributeurs.
En effet, après avoir être refroidi par le coût et la disponibilité des coffrets électroniques De Dietrich, j'ai effectué quelques recherches et je suis tombé sur ce fil de discussion en juillet 2023.
En suivant vos posts, j'ai pu réparer ma chaudière en remplacement aisément les 3 condensateurs défectueux et en nettoyant le gicleur. Ma chaudière ronronne depuis lors comme un charme !
Il est formidable de pouvoir s'entraider. Merci beaucoup !
Et comme l'a écrit @GregMac, encore une fois, merci, merci, MERCI !!
Mathieu
J'ai enfin pris le temps de me créer un compte sur ce forum pour remercier sincèrement @DGT130, @jeromef3 et tous les autres contributeurs.
En effet, après avoir être refroidi par le coût et la disponibilité des coffrets électroniques De Dietrich, j'ai effectué quelques recherches et je suis tombé sur ce fil de discussion en juillet 2023.
En suivant vos posts, j'ai pu réparer ma chaudière en remplacement aisément les 3 condensateurs défectueux et en nettoyant le gicleur. Ma chaudière ronronne depuis lors comme un charme !
Il est formidable de pouvoir s'entraider. Merci beaucoup !
Et comme l'a écrit @GregMac, encore une fois, merci, merci, MERCI !!
Mathieu
11 novembre 2024 à 17:08
Forum chauffage réponse 43
Coffret sécurité SI 577 DBC chaudière De Dietrich
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum chauffage.
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum chauffage.
11 novembre 2024 à 17:37
Forum chauffage réponse 44
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour.
Comme beaucoup d'entre vous, j'ai rencontré un problème avec le coffret de sécurité SI 557 DBC (pour la troisième fois !).
Dans l'urgence, j'ai dû changer le coffret complet, mais je souhaiterais également remplacer les 3 capacités C1, C7, C11 pour en avoir une d'avance.
J'ai bien trouvé chez Radio Spare celles indiquées par "DGT 130", mais cela nécessite de découper le couvercle. D'où ma question : où trouver des capacités qui rentrent dans le boîtier ?
Beaucoup de sites internet proposent ce type de capacités, mais personne (ou très peu) ne donne les dimensions.
Pourtant, il semble que cela existe, si je me réfère au commentaire de "DUNDEE" en avril 2022 qui nous montre des capacités seules et soudées sur le circuit.
Merci de votre aide.
Comme beaucoup d'entre vous, j'ai rencontré un problème avec le coffret de sécurité SI 557 DBC (pour la troisième fois !).
Dans l'urgence, j'ai dû changer le coffret complet, mais je souhaiterais également remplacer les 3 capacités C1, C7, C11 pour en avoir une d'avance.
J'ai bien trouvé chez Radio Spare celles indiquées par "DGT 130", mais cela nécessite de découper le couvercle. D'où ma question : où trouver des capacités qui rentrent dans le boîtier ?
Beaucoup de sites internet proposent ce type de capacités, mais personne (ou très peu) ne donne les dimensions.
Pourtant, il semble que cela existe, si je me réfère au commentaire de "DUNDEE" en avril 2022 qui nous montre des capacités seules et soudées sur le circuit.
Merci de votre aide.
04 décembre 2024 à 18:14
Forum chauffage réponse 45
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour,
J'ai une chaudière De Dietrich Elitec DTG 130 qui a 20 ans, et j'ai rencontré plusieurs fois le même problème avec le coffret de sécurité 557 DBC, je l'ai déjà changé 2 fois et le prix monte d'année en année.
Les symptômes sont les suivants : la veilleuse s'allume mais pas le brûleur principal.
Je tenais à remercier les contributeurs de ce forum car cela m'a permis de réparer moi-même le boitier en remplaçant les 3 condensateurs : deux de 440nF et un de 330nF qui valent quelques euros.
Le couvercle est un peu dur à enlever, le mien s'est cassé, je vais essayer d'en refaire un en impression 3D.
Cette opération m'a permis d'économiser 275€.
Merci !!
J'ai une chaudière De Dietrich Elitec DTG 130 qui a 20 ans, et j'ai rencontré plusieurs fois le même problème avec le coffret de sécurité 557 DBC, je l'ai déjà changé 2 fois et le prix monte d'année en année.
Les symptômes sont les suivants : la veilleuse s'allume mais pas le brûleur principal.
Je tenais à remercier les contributeurs de ce forum car cela m'a permis de réparer moi-même le boitier en remplaçant les 3 condensateurs : deux de 440nF et un de 330nF qui valent quelques euros.
Le couvercle est un peu dur à enlever, le mien s'est cassé, je vais essayer d'en refaire un en impression 3D.
Cette opération m'a permis d'économiser 275€.
Merci !!
22 décembre 2024 à 18:21
Forum chauffage réponse 46
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour
Comme préconisé par DTG130 j'ai fait réparer mon dernier coffret (après 6 casses et remplacements à mes frais en 10 ans) par le remplacement des 3 condensateurs.
La réparation a solutionné le problème mais pour seulement 20 mois.
Je viens donc de commander une nouvelle réparation du coffret
Les nouveaux condensateurs sont aux spécifications et normalement considérés comme de qualité.
Quelqu'un peut-il me confirmer des durées de vie plus longues après le remplacement des condensateurs d'origine ?
Si la casse du coffret ne provient pas des spécifications et de la qualité des condensateurs est-ce carrément le design de la carte elle même qui est à remettre en cause.? Et que donc il faut envisager des casses récurrentes et des réparations tous les 2 ans environ ?
Merci.
Comme préconisé par DTG130 j'ai fait réparer mon dernier coffret (après 6 casses et remplacements à mes frais en 10 ans) par le remplacement des 3 condensateurs.
La réparation a solutionné le problème mais pour seulement 20 mois.
Je viens donc de commander une nouvelle réparation du coffret
Les nouveaux condensateurs sont aux spécifications et normalement considérés comme de qualité.
Quelqu'un peut-il me confirmer des durées de vie plus longues après le remplacement des condensateurs d'origine ?
Si la casse du coffret ne provient pas des spécifications et de la qualité des condensateurs est-ce carrément le design de la carte elle même qui est à remettre en cause.? Et que donc il faut envisager des casses récurrentes et des réparations tous les 2 ans environ ?
Merci.
27 décembre 2024 à 12:04
Forum chauffage réponse 47
Coffret sécurité SI 577 DBC chaudière De Dietrich
Merci beaucoup à ce forum et à DTG130 pour les conseils.
Cela fait une semaine que mon chauffagiste n'arrive pas à trouver le problème.
J'ai changé les condensateurs et ça fonctionne nickel.
Encore merci.
Cela fait une semaine que mon chauffagiste n'arrive pas à trouver le problème.
J'ai changé les condensateurs et ça fonctionne nickel.
Encore merci.
27 décembre 2024 à 16:27
Forum chauffage réponse 48
Coffret sécurité SI 577 DBC chaudière De Dietrich
Bonjour,
Un autre point important est de vérifier la flamme du brûleur d'allumage.
Avec le temps, l'injecteur peut s'encrasser par accumulation de dépôts gras, ce qui réduit la taille du trou et, par conséquent, la taille de la flamme.
Par conséquent, il n'y a plus assez d'ionisation dans la sonde, ce qui empêche le démarrage du brûleur principal.
Il est conseillé de nettoyer l'injecteur tous les ans.
Un autre point important est de vérifier la flamme du brûleur d'allumage.
Avec le temps, l'injecteur peut s'encrasser par accumulation de dépôts gras, ce qui réduit la taille du trou et, par conséquent, la taille de la flamme.
Par conséquent, il n'y a plus assez d'ionisation dans la sonde, ce qui empêche le démarrage du brûleur principal.
Il est conseillé de nettoyer l'injecteur tous les ans.
28 décembre 2024 à 09:42
Forum chauffage réponse 49
Coffret sécurité SI 577 DBC chaudière De Dietrich
Merci pour vos conseils.
Après 4 boîtiers...
J'ai changé les 3 condensateurs et hop... C'est reparti.
C'est quandd même beaucoup moins cher
Après 4 boîtiers...
J'ai changé les 3 condensateurs et hop... C'est reparti.
C'est quandd même beaucoup moins cher
08 avril 2025 à 18:24
