Dépannage réussi carte de puissance PAC CIAT défaut D1.2

17908

Question Forum Chauffage : Dépannage réussi carte de puissance PAC CIAT défaut D1.2

ketycoul
Membre inscrit

1 message

Bonjour,

Je voulais faire part de mon expérience personnelle concernant le dépannage que j’ai pu effectuer moi-même sur ma PAC CIAT Aqualis2 50H installée en Nov 2007.

Je vous passe tous les détails de mon insatisfaction sur le fonctionnement, l’efficacité et la fiabilité de cette pompe à chaleur, pour ne parler ici que de la dernière panne survenue le mois dernier :
Symptôme : Défaut permanent D1.2. qui survient au moment où le compresseur doit démarrer, 5 secondes après le démarrage des ventilateurs.
La panne était due à la carte de puissance (devis approximatif du remplacement par mon installateur : environ 1000 € TTC avec la main d’œuvre). A noter que j’ai trouvé sur un site internet une société qui propose la réparation de votre carte de puissance pour 365.50 €.
Référence de la carte : 7130411
Ayant une expérience du dépannage électronique, j’ai regardé de plus près cette carte, et j’ai trouvé la cause de mon problème : un relais statique « CRYDOM CX480D5R » qui ne fonctionnait plus.
En fait, il avait éclaté, mais on ne le voit pas avant le démontage. Il y en a deux sur la carte, et le deuxième ne m’a pas semblé avoir un fonctionnement correct.
Il faut déposer la carte, et retirer les deux gros condensateurs (le 250 µf noir et le 4 µf blanc) pour accéder à ces relais qui sont des pavés rectangulaires noirs de 4cm de long sur 2cm de large, et 5 mm d’épaisseur, soudés sur la carte par 4 broches : 2 pour l’excitation (3 et 4), et deux pour le contact (1 et 2).
J’ai pu me procurer sur le site Mouser Electronics les deux relais pour 73.62 Euros TTC (port compris) et je les ai remplacés sans grande difficulté particulière (pour quelqu’un qui bricole un peu les cartes électroniques).
J’avais quand même vérifié que les 3 condensateurs de démarrage du compresseur n’étaient pas HS (avec un vulgaire ohmmètre).
Ma PAC a redémarré sans problème et fonctionne à nouveau, jusqu'à la prochaine panne.

03 mai 2016 à 07:38

Réponse 1 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

Invité

Bonjour,

J'ai également les mêmes symptômes sur ma Caleo 60H disposant de la même carte de démarrage.
Un des 2 relais statiques semblent aussi avoir explosé.
Je vais essayer le changement de ces 2 composants.
Merci.

14 août 2016 à 17:52

Réponse 2 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

Invité

Bonjour.
Je reviens donner de bonnes nouvelles : Après changement des 2 relais statiques, ma PAC est repartie !!
Merci ketycoul pour cette piste de dépannage !

20 août 2016 à 12:48

Réponse 3 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

Invité

Bonjour ketycoul

Avez-vous une photo de la carte de puissance ?
Après démontage, le Circuit intégré U100 sur cette carte est carbonisé, éclaté (a cause de C120).
Je me doute bien que c'est le régulateur et/ou le transistor de puissance de la petite alimentation à découpage de cette carte, mais je ne connais pas sa référence, ce n'est plus lisible.

Merci de votre aide.

22 décembre 2016 à 13:34

Réponse 4 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

Invité

Bonsoir
Je suis dans le même cas que vous avec une carte de démarrage qui a rendu l'âme au niveau du circuit U100 mais aussi le transfo TR100 situé juste au-dessus.
Voici la référence que vous recherchez :
K639
TNY256PN
42059F

Pourriez-vous vous m'indiquer la référence du transfo TR100 s'il vous plaît ?
Merci d'avance pour votre aide.

02 janvier 2017 à 00:09

Réponse 5 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

Invité

Bonjour
Je possède également une Caleo 60h, dont la carte de démarrage compresseur a lâché en 02/2013 (après 4, 5 ans).
Je l'avais faite changer, mais avais gardé la carte HS...
Je viens de la retrouver.
Après contrôle des relais statiques, celui qui est vers la plaque métallique semble bien "explosé".
Il faut compter 31€ fdp in chez RS pour un nouveau composant.
J'ai regardé pour la référence du transfo.
S'il s'agit bien du petit transfo noir et marron (pas vu de repère), je n'ai rien vu comme référence dessus (il est près du condo C100)...
Si je peux aider, n'hésitez pas !...
Merci pour le forum...
Nico

25 janvier 2017 à 21:55

Réponse 6 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

Invité

Bonjour Monsieur Nico !Je suis en train de la réparé aussi.
Super ! Vous avez CETTE carte dans les mains ! Pourriez vous me donner les couleurs des bagues des résistances R26 et R27 qui sont situé juste au dessus du relais explosé (dans mon cas elle ont fusionné et ..."disparu"
D’après des photo... marron noir jaune or Ou Marron noir argent or.

Merci Merci merci !!! (je suis coincé la !)

01 avril 2017 à 13:16

Réponse 7 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

Invité

Bonjour à Tous ! A ceux qui passeront par la, attention aux condensateur de 60 uF 400V (durée de vie de 10 000 h a 400V ....trop limite y devrait être minimum un modèle 450V, Ce 60 "ECOfil" monté court-circuite et son fusible interne coupe (pur daube ce ECO machin en plastique).
Je monte un modèle qualités INDUSTRIE un Epcos/TDK b32362a4606j080 durée de vie annoncée par le fabricant 100 000 H (en sachant que c'est calculé aux pire cas 85degré ambiant et a sa limite de tension max et en réel hyper + haute y'a de la marge et durée de vie =coeff X3 voire X5 !!! =il est immortel, suffit de voir son poids, son corps ALU et sa connectique pour s'en convaincre ! :D

Quelqu’un aurait les couleurs de bague ou valeur des résistance r26 et 27 sur la CIAT 60H mono ,j'ai trouvé qu'une photo avec mauvais angle Je vois maron noir BLANC or = impossible blanc.
Je pense et penche pour JAUNE "délavé" une 100K.
Avant de ré-enclenché j'ai besoin de confirmation.
Merci.

06 avril 2017 à 17:13

Réponse 8 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

Invité

Bonjour

J'ai une pompe à chaleur avec cette carte et j'avais le CRYDOM CX480D5R qui est en bas éclaté, je l’ai remplacé mais la pompe à chaleur est toujours en panne.
Pouvez-vous m'aider à la réparer ?
Merci.

14 novembre 2017 à 17:44

Réponse 9 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

Invité

Bonjour à tous,
Ma fille a une Pac Ciat Aqualis Caleo 60H de 2008.
En rentrant hier soir, elle était en erreur et indiquait D1.2
Il semble que ce code erreur, ait plusieurs significations.
En appelant divers réparateurs, on lui propose un diagnostic à 450 euros. Ils sont jeunes et pas vraiment les moyens de mettre autant d'argent dans un simple diagnostic.
Au vu de tous vos messages, je me demande si en démontant, je pourrais trouver la panne.
Je bricole pas mal et monte des tableaux électriques. Sinon connaissez-vous un réparateur fiable ?
Merci.

26 février 2018 à 11:15

Réponse 10 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

jeanmolsheim
Membre inscrit

3 messages

Défaut D 1.1 et D 1.2 sur Aqualis2 50 H
Merci à ketycoul pour ses conseils et j'ai presque le même problème.
Ma PAC Aqualis2 50 H de 2008 est tombée en panne. La pompe de circulation ne tournait plus.
J'en ai acheté une neuve (340 €) et j'ai récupéré le moteur de la neuve pour le monter à la place du "vieux" moteur car le démontage complet de la pompe est très difficile et le corps de pompe étant un élément statique, j'ai pu le récupérer.
Pour info, j'ai acheté un condensateur de 4 uf et le moteur refonctionne.
Maintenant, la PAC démarre en chaud et fonctionne jusqu'à ce que la température soit correcte, arrêt, normal mais la PAC ne redémarre pas et se met en défaut D1.1 (j'ai réduit la vitesse de la pompe) puis D1.2.
Comme le compresseur démarre, je ne pense pas que ce soit le relais de démarrage mais sait-on.
Je vais essayer de remplacer les 2 relais mais si vous avez déjà eu ce type de problème.
Merci. Jean

09 juin 2018 à 13:27

Réponse 11 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

morgate56
Membre inscrit

3 messages

Même problème, ma pompe à chaleur est tombée en panne avec défaut HP PAC un technicien qui m'a semblé très compétent est venu rapidement et a diagnostiqué que la carte de démarrage était en cause.
Il a contacté Ciat mais on attend encore la réponse. Il a donné la carte à une société de dépannage en électronique mais ils n'ont rien pu faire, les composants principaux sont bons ainsi que les relais, ils ont dit que ça devait venir de l'eeprom sur la carte et qu'ils ne pouvaient pas réparer.
Alors mon technicien m'a proposé de mettre un relais de démarrage standard du commerce pour remplacer la carte défectueuse, c'est beaucoup plus fiable et beaucoup moins cher dans les 150 euros au lieu de 900 euros et disponible immédiatement.
Il a galéré pour refaire tout le câblage mais après impeccable ma PAC remarche parfaitement.
Je recommande cette société pour sa réactivité et son sérieux, société VO-TECH M.Vincent Olivier de Saint Lyphard près de Guérande.
Alors qu'on attend toujours une réponse de Ciat.

Pour agrandir l'image, cliquez dessus.

14 décembre 2018 à 04:22

Réponse 12 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

Invité

Bonjour.
J'ai le même problème sur ma pompe CIAT Aqualis 2 50H, j'ai eu beau changé le relai statique qui était explosé, et le défaut D1.2 est devenue intermittent et non permanent. à chaque tentative de démarrage du compresseur j'ai l'affichage D1.2 qui clignote puis part...

morgate56, auriez-vous la référence du relais standard utilisé ?
Merci.

22 janvier 2019 à 15:53

Réponse 13 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

morgate56
Membre inscrit

3 messages

Oui la référence est le Emerson CSS 25U ou le CSS 32U en fonction de la puissance de votre pompe à chaleur.
Ma nouvelle installation fonctionne toujours parfaitement.
De mémoire il y a un des condensateurs à supprimer car il est incorporé au nouveau boîtier.
Je vous souhaite une bonne réparation.

22 janvier 2019 à 19:14

Réponse 14 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

morgate56
Membre inscrit

3 messages

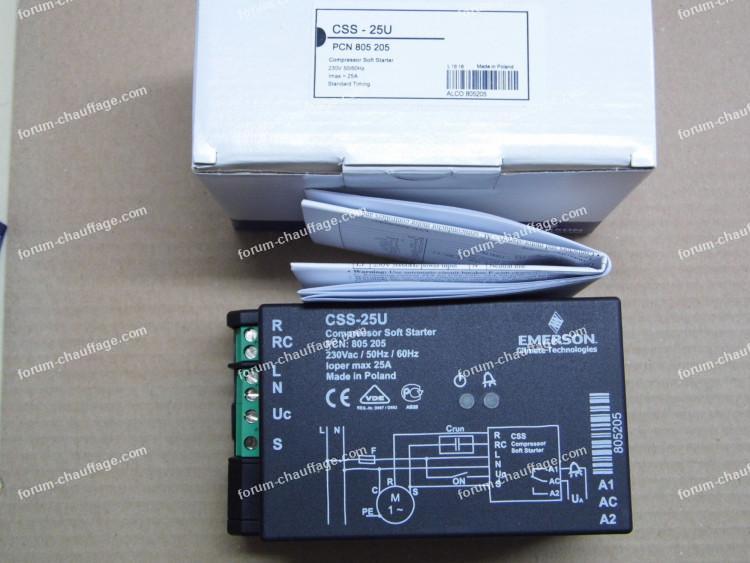

Voici une photo du Emerson CSS 25U.

Pour agrandir l'image, cliquez dessus.

22 janvier 2019 à 19:24

Réponse 15 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

Invité

Bonjour.
Ayant le même problème que vous et suite aux super conseils de ketycoul que je remercie, j'ai trouvé aussi le petit relais explosé mais j'ai trouvé aussi le composant en r25 fumé.
Je voudrai savoir si quelqu'un peut me donner la référence et le type.
Merci.

28 avril 2019 à 10:37

Réponse 16 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

Invité

Bonjour.

J'ai une PAC CIAT caleo 60H de 2008, elle a fonctionné 4 ans sans problème.
Depuis, j'ai une panne environ tous les ans, avec le démarreur qui crame.
grrrrr, oui, je suis tombé en rade au moins 6 fois !!!!!

La dernière panne, en avril 2019, à ma grande surprise, mon réparateur m'a informé que la réparation était prise en charge à 100% pièces et main d’œuvre par CIAT avec un kit complet de remplacement (carte électronique, démarreur, ajout d'un fusible de protection...). Les travaux ont été faits et je n'ai rien eu à débourser.

Donc je vous conseille de contacter votre réparateur qui doit être au courant.

Maintenant, y a plus qu'à croiser les doigts et que les problèmes seront réellement résolus car il y a 3 jours, elle a disjoncté.
Je l'ai remise en marche, elle refonctionne mais j'ai l'impression que le compresseur a un cycle de fonctionnement qui me parait long... (25 min de marche, 15 minutes d’arrêt en journée sous 4°C).
La nuit le compresseur fonctionne plus longtemps car il fait plus froid.
Ce temps de fonctionnement vous parait-il normal ?
Merci.

17 novembre 2019 à 14:29

Réponse 17 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

Invité

Bonjour,
Un technicien de CIAT est venu en juin 2019 nous rajouter un fusible + une nouvelle carte de démarrage suite à leur campagne de maintenance corrective (gratuite) et j'étais même content du travail.
Depuis novembre 2019 à ce jour aucun souci, mais là le terrible défaut D1.2 vient d'apparaitre.
J'ai coupé la PAC et fait un petit mail à CIAT comme ce sont les derniers qui sont intervenus.
J'attends la réponse je vous préviendrai si elle arrive.
Cordialement.

10 mars 2020 à 08:28

Réponse 18 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

Invité

Bonjour à tous et merci pour ce forum.
J'ai une PAC Ciat aqualis 60h.

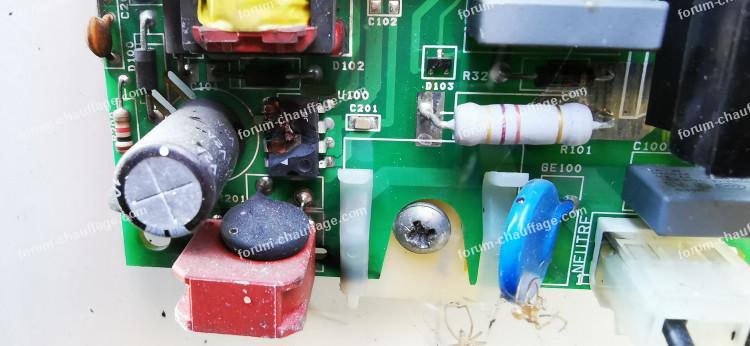

Et le porte fusible à cramé, le fusible est bon j'ai une résistance, l'arrivée aussi.
Au tableau de bord je n'ai plus d'indication, et les leds ne fonctionnent plus relais.
Est-il possible qu'il s'agisse de ses relais ou d'un condensateur blanc HS ?
Merci.

Pour agrandir l'image, cliquez dessus.


Information la ou les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum.
Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum chauffage.

31 mars 2020 à 19:12

Réponse 19 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

Invité

Finalement, la carte mère de la PAC est HS.

Pour agrandir l'image, cliquez dessus.

03 avril 2020 à 09:51

Réponse 20 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

Invité

Voir systématiquement si votre PAC est concerné par la campagne de rappel en cours chez CIAT.
C'est gratuit !!!

05 mai 2020 à 08:33

Réponse 21 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

Bricovidéo
Administrateur

12 983 messages

Bonjour à toutes et à tous.

Et si vous faisiez un don pour aider aux frais de fonctionnement des forums de Bricovidéo ?

Vous le savez peut-être déjà, la publicité sur l'ensemble de nos forums est notre unique source de revenus pour payer nos charges (hébergement des données, noms de domaines, impôts...). Actuellement peu d'annonceurs sont proposés par les régies publicitaires.
Comme de nombreuses sociétés en ce moment nous rencontrons des difficultés financières, un grand nombre d'entreprises françaises va malheureusement devoir déposer le bilan. Il n'est pas exclu que nous fassions partie du nombre.

C'est pour cela que nous venons de créer une cagnotte solidaire sur leetchi.com, donc si vous le pouvez, n'hésitez pas à faire un don, surtout si l'aide que vous avez trouvée sur nos forums vous a permis de faire de substantielles économies. Les forums vous ont aidé, aidez les forums à votre tour.

D'autre part beaucoup d'internautes utilisent des bloqueurs de publicité. Cette publicité nous permet de vous proposer un contenu gratuit, qui donne à beaucoup d'entre vous la possibilité de se dépanner à peu de frais. Pour cela nous vous remercions d'autoriser la publicité sur nos forums.

Cliquez sur ce lien pour participer à la cagnotte solidaire : leetchi.com pour soutenir les Forums

En vous en remerciant par avance.
Cordialement, l'équipe de Bricovideo.com

05 mai 2020 à 12:36

Réponse 22 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

djamp
Membre inscrit

1 message

@morgate56

Bonjour.
Pourriez vous publier le câblage qui a été fait pour votre Emerson CSS 25U sur votre PAC ?
Merci d'avance.

15 novembre 2022 à 17:28

Réponse 23 d'un contributeur du forum chauffage

Dépannage réussi carte de puissance PAC CIAT défaut D1.2

rotiel
Membre inscrit

1 message

@morgate56

Bonjour.
Avez-vous une photo du câblage de votre relais de démarreur Emerson ?
Merci.

22 novembre 2023 à 14:22

Questions apparentées dans le forum Chauffage

• 1. Problème défaut D1.2 PAC CIAT

  N°4429 : Bonjour, Je dispose d'une PAC AQUALIS 35 H CIAT qui se met en défaut D1.2 et qui parfois fait sauter son disjoncteur de protection 32A-300mA. Quelqu'un a t-il déjà été confronté au problème car je ne trouve pas la...
• 2. Problème de chauffe PAC CIAT Caléo 60H

  N°15385 : Bonjour, Nous avons cette PAC depuis février 2008 et nous avons changé la carte de démarrage sans garantie de CIAT. Une fuite a été réparée et malgré un courrier documenté rien à faire côté...
• 3. Carte de puissance PAC CIAT caractéristique R25

  N°22475 : Bonjour. Je recherche la référence ou les caractéristiques du composant identifié R25 (varistance ? protection surtension ?) ; la même question a déjà été posée 20068. Question Forum Chauffage : Panne D1.2 PAC...
• 4. Dépannage carte électronique 7130411 PAC Ciat

  N°18589 : Bonjour. Pompe à chaleur petits soucis de carte électronique Ciat réf 7130411 En démontant la carte une résistance cramée illisible, elle se trouve à l'emplacement r25. Pourriez-vous me donner les références de...
• 5. Panne D1.2 PAC Atlantic Ciat identification de composant

  N°20068 : Bonjour, Je sollicite l’aide du forum pour identifier le composant R25 de la carte de puissance de ma PAC Atlantic. Il s'agit du composant manquant sur la photo jointe. Le composant a cramé et la référence avec... La...
• 6. Panne intermittente chaudière Gaz Franco Belge

  N°5175 : J'ai une chaudière Franco-Belge IDRA 3224 ballon au Gaz, elle a 4 ans. Depuis 5 jours elle met en panne régulièrement (voyant rouge) et redémarre après mise sur arrêt... attente 10 sec... démarrage. Hier, elle l'a fait...
• 7. Problème défaut L36 chaudière De Dietrich AGC 35

  N°19270 : Bonjour, J'ai depuis quelques temps des défauts ionisation L36 qui mettent à l'arrêt ma chaudière (2013). J'ai changé la sonde mais sans succès. J'ai vérifié la mise à la terre qui est correcte. Je constate que sans...
• 8. Problème pompe à chaleur Nexa

  N°10999 : Bonjour. Depuis 4 ans je suis constamment en panne avec ma pompe à chaleur Nexa, ce mois-ci c'est l'évaporateur qui est HS, c'est la panne de trop, j'ai décidé de la faire expertiser par mon assurance juridique afin d'en...
• 9. Erreur 133 chaudière Chappée Klista

  N°20258 : Bonjour à tous et meilleurs vœux pour 2020 ! Erreur 133 chaudière Chappée Klista : confirmation dépannage sur carte LMS14. Rien de bien original dans ma requête puisque je suis ici au titre de nouvelle victime de la...
• 10. Chaudière à granulés Palazetti Tania dépannage carte électronique

  N°23990 : Bonjour. Tout d'abord, merci aux contributeurs de ce forum. Je me présente, je m'appelle Joffrey et je suis un particulier qui possède une chaudière/poêle à pellets de marque Palazetti - Tania IDRO (voir lien ci-dessous si...

Fiches techniques et Vidéos du forum chauffage

Informations sur le forum Chauffage Informations sur le moteur du forum Mentions légales
