Bonjour,

Avant tout je tiens à remercier chaleureusement l'électronicien qui a pris le temps d'analyser le circuit et proposer à la communauté la solution à cette panne.

Voici mon retour d'expérience concernant les deux pannes 133 et 151 sur chaudière Perfinox de 2007 (première génération).
Je dis première génération car il semble que les nouveaux modèles soient dotés de deux électrodes, une de ionisation et une d'allumage alors que mon modèle n'a qu'une électrode qui remplit les deux fonctions.
- Première panne E133 après 1 an 1/2 de service en plein hiver (-15°C). Le problème était effectivement une absence de flamme (pas d'allumage du tout). Changement d'électrode plus une en réserve au cas où.
- Seconde panne il y a un mois, erreur 151. J'observe l'écran et je vois une alarme 133 puis aussitôt 151 (je ne pense pas qu'il y ait un historique des alarmes). Il y a bien une flamme puis une coupure de sécurité. Changement d'électrode (celle en réserve), démarrage de la chaudière sans problème pour 24H. Puis à nouveau l'alarme 151. Je recherche sur le Web et je tombe sur ce forum. J'ai mesuré la tension comme indiqué qui était de 8,7V (chaudière en stand-by donc sans flamme), j'ai donc changé le condensateur incriminé. Mesure au multimètre du condensateur d'origine: 38nF. En attendant la livraison des condensateurs, j'ai laissé le panneau avant de la chaudière ouvert pour refroidir le module électronique et je n'ai pas eu de panne.

Conclusion : l'électrode de ionisation/allumage est un organe sensible et je conserve toujours une pièce de rechange (15€). Le fait que le constructeur ait modifié ce point confirme pour moi la fragilité de ce composant.
Le condensateur de 150nF est bien en cause pour la panne du module de contrôle LMU64, il faut le changer en cas de panne comme indiqué dans les précédents messages.

Merci à tous.

Bonjour,

J'ai fait le remplacement du condensateur il y a 1 an... mais aujourd'hui de nouveau le code erreur E133.
Je pense que je vais remplacer par un 150nf/400 comme préconise notre électronicien.
Merci.

Bonjour,

Ma chaudière Chappée à condensation 1.45 HTE équipée d'une carte LMU 54 s'arrêtait une à deux fois par jour avec l'erreur E 151 (panne carte).
Mon plombier en charge de la maintenance de la chaudière m'a dit qu'il fallait changer la carte, et qu'elle coûtait 527 € !
Je suis alors venu sur ce forum et après avoir tout lu, je me suis décidé à changer le condensateur C 209.
Avant l'intervention, j'avais 8,75V aux bornes de condensateur C 203. Après, la tension aux bornes du C 203 était de 22V.
Depuis le remplacement du C 209, ma chaudière fonctionne à merveille et cela ne m'a coûté que 6 € (le prix de 10 condensateurs de 150 nF chez Radiospares).
Un immense merci à tous les contributeurs de ce forum et plus spécialement à l'électronicien de la réponse 12.

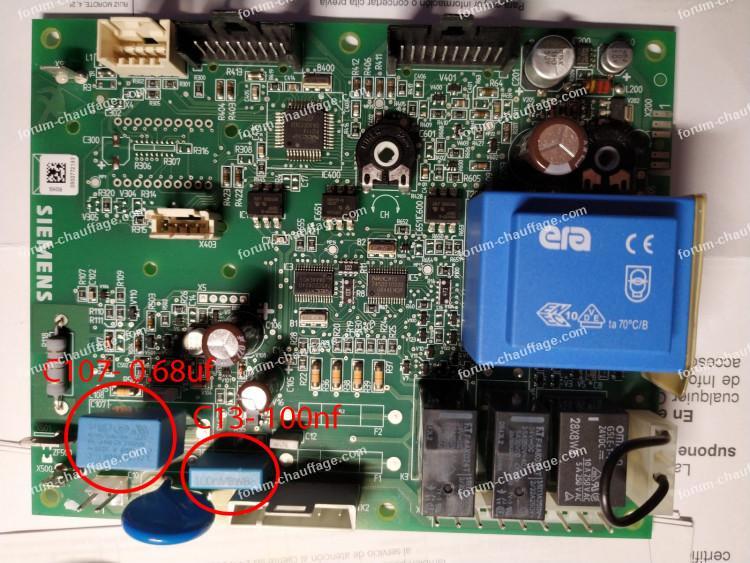

Pour le fun, je joins à ma réponse la photo du condensateur remplacé ; c'est le rectangle jaune. A l'origine il était bleu.

Bonne année 2013 à tous les propriétaires d'une LMU 54.

Pour agrandir l'image, cliquez dessus.

Bonjour,

Moi aussi je suis tombé en panne de chauffage, code erreur : E133, avec ma chaudière Atlantic Franco-Belge Perfinox type 24 BVI à condensation et bien embêté de constater qu'après avoir démonté et visité le brûleur pour le nettoyer et vérifier les cotes des deux électrodes et de la sonde de ionisation, c'est avec désespoir que je me suis plongé dans les différents forums pour trouver une piste.
Après deux heures de recherche sur le net, je suis tombé sur ce forum et je l'ai parcouru pour ensuite appliquer bêtement la solution miracle que les différents intervenants nous ont gentillement offert !!
J'ai donc procédé à l'échange du condensateur C209 (47nf) et, miracle : cela fait un mois que la chaudière tourne à merveille !!

Coût de l'opération : 0,30 € + 1heure de dépannage.
Merci pour l'entre-aide, merci aux différents techniciens.

Christophe, CAEN.

Bonsoir à tous,

Je suis un tout jeune plombier chauffagiste. J'ai lu le forum sur cette erreur E133, j'ai pris note des solutions.
Ne pensez pas qu'on est tous des voleurs ou autre !!! Certains comme moi adorent leur métier et se tiennent informés des solutions les moins onéreuses pour nos clients, on ne cherche pas forcément à mettre les pièces les plus chères (pour ma part en tout cas).
Bonne continuation à vous tous.
HG PLOMBERIE Nesle 80

Merci à tous pour votre contribution.
Code erreur E133 aussi sur chaudière Chappée Luna.
J'ai changé le condensateur concerné par un 150nF mais un voltage supérieur à ce qui était préconisé (car pas d'autre en stock et le professionnel qui l'a adapté m'a dit qu'il n'y avait pas de problème).
Tout fonctionne à merveille depuis mi-novembre pour une réparation de 2€.
Démontage de la carte électronique par un ami connaisseur et condensateur + soudure chez professionnel de l'électronique.

Bonjour à tous,

J'ai changé le condensateur préconisé dans les précédents post.
Au bout d'un, aujourd'hui re-erreur E133.

Le fautif semble être le CMS LM124 en effet, puisqu'il ne tient pas la chaleur. J'ai ouvert le boitier de la carte électronique pour laisser ventiler le LM124.

Miracle : d'une chaudière tous les jours inopinément en erreur E133 je suis passé à une chaudière sans panne ! Plus d'erreur d'un coup net !
Alors, j'ai le projet de réaliser un trou à l’arrière du boitier pour un ventilateur type silencieux.
Ça va créer un courant d'air sur le composant.
Pour le moment je cherche à alimenter ce ventilateur, je n'ai pas encore trouvé.

Bonjour,

Chaudière Perfinox 4124, carte électronique LMU64. Installation en août 2009.
Ça fait 1 bon mois que j'ai l'erreur E133 intermittente, donc ai cherché et trouvé ce sujet excellent.
Grand merci aux contributeurs et particulièrement à l’électronicien du message 12.

Depuis 2 jours quand on rentre, la chaudière est en E133, le reset ne la relance plus à 100% donc ce matin j'ai démonté la carte et changé le condensateur C209 pour un 100 nF 275 volts X2 de chez gotronic.fr où je suis client, pratiquant l’électronique en amateur.

Remontage de la carte, remise du courant, immédiatement (2 secondes) affichage d'un E133, reset de la chaudière, elle démarre bien, le bruleur s'allume, les radiateurs commencent à chauffer, hourra !
Mais il y avait un souci car au bout de 5 minutes la sonde de température d'eau indiquait 65° donc la chaudière s'est arrêtée alors que les radiateurs étaient à peine tièdes, hum....

J'ai refait un reset, et ce coup là la sonde de température d'eau est redescendue à 22° (plus cohérent), l'allumage s'est produit et elle a fonctionné pendant une 1/2heure pour atteindre 65° de température d'eau, s'est mise en veille sans erreur E133.

Ça a l'air de bien fonctionner, mais je reste prudent, il y a peut-être un autre souci que ce condensateur C209 dans mon cas ;).

Bonjour,

Je suis l'auteur du message ci-dessus, ça fait maintenant 4 jours que j'ai changé le condensateur C209 et plus aucun souci E133 !!! Merci merci merci. 500 € d’économisés.

Bonjour,

J'ai lu et apprécié la réponse de l'électronicien qui à su analyser la panne sur la carte LMU, effectivement il semble que ce condensateur soit à l'origine de la majorité des pannes, mais quand même j'ai du mal à accepter que l'on fustige le métier de chauffagiste. Dans les symptômes de panne lus et rapportés par les victimes de "la panne E133" un chauffagiste peut facilement et effectivement interpréter la panne comme un problème soit : d'électrode d'allumage, soit d'électrode d'ionisation (dans ce cas un test de courant d'ionisation s'impose), soit les deux problèmes conjugués voire croisés avec un mauvais réglage, le bloc gaz peu aussi faire des siennes en fonctionnement et j'en passe...
Quant à l'électronique pour y revenir c'est un travail d'électronicien, et le diagnostic concernant la défaillance de carte ne peut survenir que lorsque toutes les pistes liées au logigramme de dépannage ont été investiguées. Évidemment il y a des chauffagistes véreux. Cela ne veut pas dire qu'ils le sont tous, mais quel métier faites vous donc ? Êtes-vous toujours sûr à 100% de ce que vous pouvez analyser à la vue d'un problème qui paraît tout simple. A lire certains, cela est d'une évidence, chapeau ! Un électronicien est seul spécialiste dans la recherche de panne sur une carte électronique, aujourd'hui aucun d'eux ne veut passer de temps à faire ce genre de recherche car c'est in facturable, trop cher, donc encore merci à l'auteur de la réponse 12, et suivantes et pour le temps passé et donné à la communauté.
J'ai aperçu le terme obsolescence, là on touche au but...des fabricants, moins de durée de vie, toujours moins cher à produire, toujours plus de marge, toujours plus de ventes !! et çà les réparateurs ou dépanneurs n'en sont pas responsables. Aujourd'hui toutes les technologies à notre disposition sont à base d'électronique, et elle sont de plus en plus miniaturisées, dans le cas présent, le composant incriminé est simple à changer, mais si cela avait été un CMS de 1 millimètre de long ?? Qui va s'amuser à ressouder cela ? Qui à de quoi analyser une carte de circuit imprimés gravés en multicouches ?
Donc chacun son métier, "la critique est facile, l'art est difficile".

Bonjour,

Code erreur E133 chaudière Franco-Belge Perfinox 4028, carte électronique LMU64.

Chaudière Perfinox 4028 en service depuis juin 2006. Apparition code erreur depuis été 2012.
"RESET"pour le redémarrage de plus en plus fréquent et de manière aléatoire.
L’identification de la panne était :
1- démarrage du ventilateur
2- allumage de la flamme (concrétisée par la vue dans le hublot)
3- quelques secondes suivantes, extinction de la flamme
Ce phénomène se reproduit 4 fois, puis laisse afficher "E133".

Intervention de l'installateur qui vérifiera l'électrode de ionisation : état, propreté, écartement, réglage...
Toujours arrêt sur défaut E133 qui se fait de plus en plus rapproché avec le calendrier qui avance.
8 mars 2013 le "RESET" ne la relance plus à 100% la chaudière. Panne totale.

Avec les informations très précieuses de ce sujet sur ce site, le 9 mars au soir j'ai démonté la carte LMU64 et remplacé le condensateur repéré C209 sur le circuit électronique.
(La photo de la réponse 3 de cette question 15247 a été d'un très grand support de facilité et d'assurance opératoire).
Le condensateur en place de couleur bleue a été remplacé par un condensateur (150nf 275v), code référence:7257525 de Radiospares (0,52€) à l'aide d'un fer à souder de bricoleur.

Après remise en place de la carte, son raccordement, et aussi la vérification du raccordement (à l'aide des 2 couleurs phase et neutre :) du câble d'alimentation électrique 220V au tableau général (ceci pour s'assurer qu'il n'y a pas eu d'inversion de phase); le démarrage de la chaudière a été immédiat et la maison est remontée en température.
Depuis le 9 mars 21h jusqu’à ce jour aucun incident n'est apparu.Quel soulagement !!!!

J'ai trouvé ce sujet (questions 10215 et 15247) de ce forum excellent et d'un très grand support (ainsi que les photos mises à disposition).
Je tiens à remercier les contributeurs et tout particulièrement et chaleureusement "LE PASSIONNE d'électronique de la RÉPONSE 12" qui œuvrait pour proposer à la communauté la solution à cette panne.
Un très grand remerciement. Cela mérite une mise à l'honneur !

Bonjour à tous.

Le condensateur C109 est effectivement le problème.
Mais il est impératif de changer pour un condensateur X2 sinon... rebelote !

Bonjour,

Je possède une chaudière Geminox avec comme carte une Siemens LMU64.
Comme beaucoup d’entre vous j’avais le défaut 1.33 et le réarmement à faire sans arrêt depuis des mois et grâce au forum et à la réponse 12 et 22 (Bien vu la photo) un ami a remplacé le composant pour moins d’un euro et ma chaudière est repartie comme avant.
Un très grand merci à vous.

Bonjour,

Pour faire plus court il faut consulter les réponses 58, 142,143, 152.

J'ai suivi cette méthode et tout fonctionne parfaitement depuis octobre 2012.
Merci à tous !

Bonjour,

Chaudière Perfinox de 2007. Premier abonnement au club E 133 en 2009 : changement d'électrode, vérification des polarités, remplacement vanne gaz, et carte LMU34.
Tout cela, encore sous garantie, je n'ose imaginer le prix + les déplacements.
Renouvellement d'abonnement il y a un mois.. Premier essai par le chauffagiste avec l'électrode: 36 h sans E 133.
Puis festival de E 133, qui se termine en E151, E153, et même une fois en E154.
Remplacement du condensateur C209 : 5,50 € les 10 chez RS.

Grand sourire, grand merci à l'électronicien qui a trouvé l'origine de la panne, merci pour les photos, merci pour les références du condensateur, merci forum-chauffage aussi.
Maintenant je me dis que si le condensateur dure deux ans, je peux pour 5,50 € éviter 10 remplacements de carte.
Je vais de ce pas résilier mon abonnement au club E133.

Victime de l'erreur E 133 sur ma chaudière gaz à condensation Idéal standard 1.28, âgée d'un peu plus de 2 ans, j'ai fait appel au plombier qui avait assuré l'installation.

Après deux vaines interventions et une proposition de changer la carte informatique (sur instructions du fabricant), j'ai décidé d'appliquer la méthode de ce forum afin de réaliser quelques économies.
J'ai donc acheté le condensateur modèle préconisé (Code 7257525 chez RS / modèle Capacitor X2 150nf 275v 18x7.5x13.5mm / par 10 unités).
J'ai ensuite effectué le démontage de la carte électronique (après photos et repérage des connexions) et fait remplacer le condensateur + soudure chez un professionnel de l'électronique.
Remontage de la carte - MIRACLE !!!!!! Cela fait fonctionne parfaitement.
Cela fait seulement deux jours que la réparation a été réalisée et aucune erreur n'est survenue.
Merci à tous pour votre contribution et principalement à l'électronicien compétent qui a trouvé la solution.
Selon les informations du forum, la réparation serait fiable, je "croise" donc les doigts pour que celle-ci dure dans le temps et me fasse oublier le passage dans le "club des erreurs E 133".
Je renouvelle encore mes REMERCIEMENTS à tous ceux qui ont travaillé pour trouver "la solution miracle et indiquer la marche à suivre".

Bonsoir,

Je possède une chaudière Perfinox 4124 installée en 2009, avec bien sûr la carte électronique LMU64, il y a quelques jours, le défaut E133 est apparu, après intervention de notre chauffagiste, celui-ci me proposait de remplacer la carte électronique pour la modique somme de 400€, qu'il me ramenait à 200€ puisque client et en contrat avec lui depuis l'installation,
Doutant un peu de cette conclusion, et étant un peu bricoleur, j'ai fouiné sur internet et je suis tombé sur ce même site, j'ai donc appliqué ce que j'y ai lu, j'ai acheté le fameux condensateur de 150nf X2 chez Electronique Diffusion de Villeneuve d'Ascq, pour 50 ct, et j'ai remplacé sur la carte le C209, la chaudière a retrouvé instantanément un fonctionnement normal.
Je remercie l'électronicien qui a résolu ce problème, que chacun d'entre nous diffuse cette information le plus largement possible.

Bonjour,

Je possède moi aussi une chaudière Chappée duo 3.33 avec un code E133.
J'ai changé la diode de ionisation, le condensateur C209, mesuré la tension aux bornes du c203 de 20,7 V, pendant le test de démarrage, les tuyaux deviennent chauds après plusieurs essais mais pour autant le E133 revient.
Pensez-vous que je doive changer le LM324 ??? Ce qui me reviendrait moins cher que la carte entière.
Merci à tous par avance pour l'aide que vous pourrez m'apporter.

Bonjour

J'ai une chaudière ATLANTIC PERFINOX 4100 presque neuve (elle a 7 mois) et suite à la rénovation électrique de tout mon sous-sol, ma chaudière est tombée en panne avec le code E133 : je pense que c'est un problème électrique.
Que faire pour qu'elle redémarre ? Merci.

Inversez l'arrivée alimentation 220V Phase et neutre, si la phase du réseau n'est pas sur la borne phase de la chaudière la détection de flamme ne fonctionne pas et panne E133.

Bonjour,

Même problème avec une chaudière Atlantic Perfinox 4024, erreur E133. Après des investigations de mon chauffagiste, celui-ci propose de changer la carte !!!!

Ayant parcouru le forum, je me suis rendue compte qu'il était possible de changer que les composants en cause...
Mais je n'arrive pas à démonter le boitier qui entoure la carte ???
Pourriez-vous me dire comment faire ?

Merci.

Bonjour,

Moi j'ai eu exactement le même problème sur ma Perfinox 4124 (2 ans à peine), j'ai suivi les recommandations des post ci-dessus.
1) débrancher le module de calcul, en prenant soin de photographier les branchements
2) ouverture du boitier à l'aide de languette métallique, j'ai dû y passer 30 minutes, j'ai utilisé les mêmes que pour changer mon autoradio.
3) n'ayant aucune connaissance électronique j'ai confié le changement de la pièce à un expert (60€).

1000 merci aux contributeurs.

Merci pour votre réponse !!!

Les languettes métalliques dont vous parlez c'est à passer dans les encoches fines sur le côté ?

Pouvez-vous me dire où vous avez acheté les pièces et lesquelles ?

Merci.

Oui, passer les les languettes dans les encoches sur les côtés.
Personnellement j'ai utilisé une panoplie de micro-tournevis et de couteaux aiguisés, mais si vous disposez de languettes genre auto-radio, comme Berlool, c'est bien sûr mieux adapté. Sinon, on peut toujours attaquer la bête à la hache et au marteau, mais le remontage n'est plus garanti.

Tout d'abord un grand merci à l'initiateur de ce sujet sur le forum sans qui nous n'aurions pas changé UN composant mais toute la carte !!! Encore un GRAND MERCI et un GRAND BRAVO !!!

En effet, aujourd'hui, nous avons démonté cette fichue carte.... !
"Débranchement" du boitier : pour des novices comme nous, certains branchements sont difficiles à enlever mais nous y sommes arrivés !!! Les deux d'en haut à droite dont en fait à retirer en force, pas simple !!!

Une fois le boitier libéré, nous l'avons démonté ; effectivement une panoplie de couteaux (avec les couteaux à huîtres, ça marche très bien ) et quelques tournevis, cela vient presque tout seul.

Et puis nous avons dé-soudé ce fameux condensateur C209 et re-soudé le nouveau acheté chez Radiospares (725-7525 : 150nf / 275V sur carte LMU64). Et tout refonctionne à merveille !

Je tiens à préciser que j'ai 28 ans, que je ne suis pas une experte en électronique, ni en soudure mais que nous avons pu tout faire tout seul ! Je me souvenais juste des cours de 3ème de technologie !

Coût de la réparation : 25€ : 10 condensateurs + un fer à souder acheté 17€ dans le commerce + une bobine de fil d'étain.... au lieu de 450€ préconisé par le chauffagiste !

Heureusement que ce forum existe !!!

Encore Merci.

Pour ma part le code E33 est apparu après quelques jours de vacances, machine à l'arrêt et prise alimentation 220V déconnectée, à la remise en route E133.
J'avais rebranché le 220V sur une autre prise située à côté qui ne doit pas être raccordée pareil (phase neutre).
La machine fonctionne à nouveau.La notice de montage du boitier électronique précise qu'il faut respecter la polarité phase-neutre lors du branchement électrique.

Il n'est pas obligatoire de changer le condenseur C209 mais il suffit d'en mettre un en parallèle...

A quand une réponse de Siemens pour le problème du C209 ?

Bonjour à tous,

Équipé d'une chaudière Perfinox 4100 Franco Belge même problème que tous les internautes panne E133 au bout de 2 ans de fonctionnement.
J'ai effectué le remplacement du condensateur (intervention assez simple en repérant bien les connexions et de la patience).
Par contre ce matin je viens de terminer la pose du 3° condensateur donc durée de la réparation environ 1 an pas très grave en soit, vu que j'avais commandé 10 condensateurs j'en ai encore pour 7 ans :-)
Quelqu'un aurait-il une idée ?
Salutations à tous.

Bonjour à tous.

Subissant le même problème avec un code erreur 133 sur ma chaudière Chappée à condensation, j'aimerai savoir si une personne sur le forum aurait ce composant à me vendre pour remplacer le C209 de ma carte ?
http://www.rs-particuliers.com/Search.aspx?Terms=7257525&Page=0

D'avance merci.

Il s'est confirmé que si câbler une valeur de 47nf, celle-ci baisse au fil du temps et vous atteignez la valeur critique pour le bon fonctionnement en environ 1an.
Si vous câblez une valeur de 150nf ce qui est la valeur d'origine vous pouvez prétendre atteindre une durée de vie de 3 ans.
Je n'ai pas vérifié, mais si vous câblez un condensateur avec une tenue en tension plus élevée le problème pourrait être résolu.
275V est une tension trop faible pour un 220V efficace donc déjà on est à plus de 300V crète, achetez plutôt des 150nf et 350Vca.
Si l'entraxe est plus grand ce n'est pas grave ayant la place autour on peut tordre les pattes pour souder.

Bonjour,

J'ai une Perfinox 4100, et même problème E 133. J'ai changé le condensateur lundi nous sommes jeudi et tout est OK.
Merci encore pour l'économie. Ce qui serait bien, c'est un retour de tous ceux qui ont fait cette opération afin de savoir quel temps dure cette solution.
Cordialement.

Bonjour,
Moi c'est une chaudière Perfinox 4000 Franco Belge et donc même punition que tout le monde (ça commence à faire beaucoup non ?). D'abord merci à vous tous qui amenez vos réponses.
Je compte donc changer ce condensateur mais je voulais juste confirmation que c'est cette référence... il commence à y en avoir beaucoup et je me perds un peu.

Capuchon film série XK 150nF 400 V 15 mm
A acheter ici : http://www.rs-particuliers.com/Search.aspx?Terms=QXK2G154KTP&Page=0
C'est bien ça ?

Merci d'avance de votre réponse.

Chez RS plutôt acheter le composant suivant :
Réf fabricant : NPX154K275VX2MF
Réf RS : 7257525

Le hic est que 275V est un peu juste (le 220V eff donne 300V maxi) mais RS ne propose pas mieux, dans 2 à 3 ans vous serez de nouveau en panne mais avec 10 composants vous avez de quoi voir venir.
Le must est chez Digikey avec une 150nf 1000V réf Digikey BC1894-ND, le composant est un peu plus gros mais en tordant les pattes il est possible de le souder compte tenu qu'on a de la place autour du composant.

Merci de votre réponse ! Le problème chez moi viendrait (dixit mon chauffagiste) d'une fuite du réseau qui fait baisser la pression de l'eau (en effet la pression baisse sans explication) et du coup fait surchauffer le système qui du coup se bloque en erreur 133.
Quelqu'un a t-il eu ce problème ?

Merci d'avance de votre réponse.
Cordialement.

Tout d'abord merci à tout le monde pour vos réponses.
Moi je suis chauffagiste, j'habite la campagne et mes fournisseurs (Sem Cedeo, Aubade....) vendent ce genre de platine.
Contrairement à tout ce que j'ai lu je ne remplace pas tout, tout de suite je cherche des solutions, dans le cas du lmu 54 je vais essayer, avec l'accord de mon client, de faire les réparations décrite dans le forum.
Mais il faut savoir que s'il y a un sinistre ce sera ma responsabilité qui sera engagée ! Voilà pourquoi nous remplaçons les cartes mère.
Quant au prix d'achat il est de 220€ pour une revente à 260€, soit 40 € de marge !! Donc s'il vous plait ne traitez pas les artisans de voleurs, d'escrocs ou de je ne sais quoi !!!!

Pour mémo les platines lmu 54 sont très fragiles, elles sont souvent en panne code E 133, il s'agit je pense d'une mauvaise conception de carte.
Pour ma part j'en remplace une ou deux fois par an sur un parc de 5 chaudières murales.
Cette platine est défectueuse et le pire est que Baxi le sait et ne cherche pas à améliorer le problème.

Bonjour à tous,

Quelqu'un peut-il dire si le simple fait d'alimenter la carte en 230V sur les deux premières causses permet d'obtenir la bonne tension aux bornes de C203, afin de faire le diagnostic, ou bien doit-on à l'inverse obligatoirement faire cette mesure une fois la carte connectée dans son système.
Merci.

Bonjour,
Je suis la personne du commentaire 33.
J'ai changé le composant défectueux sans souci.
Sauf que direct l'erreur 133 s'est affichée... le brûleur a priori tente d'allumer la chaudière mais sans succès.
On ajoute la baisse de pression sans raison... c'est la panade... Quelqu'un aurait-il une suggestion ? Au secours !
Merci.

(Perfinox 4000 Franco Belge) installée en 2009.

Bonjour réponses 33 et 39 : je suis réponse 15.
Pour E133 on peut toujours essayer de nettoyer l'électrode d'allumage.
C'est facile à démonter, et cela a été une des opérations que mon chauffagiste a fait sur ma Perfinox. Faire un RESET ne devrait rien gâcher non plus.
Une perte de pression d'eau, c'est autre chose: pour que la pression baisse, il faut qu'il y ait de l'eau qui parte.
Alors bien regarder tout le circuit. Sur la chaudière elle-même, j'ai eu deux soucis : suite à membrane de vase d'expansion HS, montée en pression, suivie d'ouverture du groupe de sécurité, qui continuait à "pissoter" même après redescente à une pression normale.
Moralité : ajouter de l'eau tous les deux jours. Cela ne se voit pas : l'eau ainsi perdue est évacuée par le circuit normal en aval du groupe de sécurité.
Deuxième ennui : sur le circulateur du circuit chauffage, un petit capuchon vissé était dévissé.
Moralité: ajouter de l'eau constamment, mais cela se voit : l'eau ainsi perdue se retrouve à terre... Enfin, si pas de fuite sur le circuit, pas de fuite au niveau du groupe de sécurité, pas de fuite au niveau du circulateur, alors là... peut-être une fuite au niveau du groupe de chauffe lui-même....

Bonjour,

Mon changement du C209 par un 100nF aura duré 6 mois, puis les erreurs E133 ont réapparu.
Cette fois j'ai changé pour un 150nF, valeur d'origine.

Puis cette semaine au bout de 1 an, les E133 apparaissent à nouveau, mais cette fois c'était différent. Le code Erreur E133 clignotait en intermittence avec l'heure, puis arrêtait la chaudière sur erreur général E133.

J'ai démonté le brûleur et les écartements des électrodes d'allumage et d'ionisation était bien loin de ceux préconisés par la documentation. Je les ai ajustées et ma chaudière refonctionne comme une neuve.

Donc attention, le E133 indique à la base un problème d'allumage (éventuellement électrode mal écartée) et pas forcément un condensateur C209 défectueux.

Cordialement.

Bonsoir,

Idem, message d'erreur E133 pour chaudière Luna (depuis un an).
On a fait changer les deux composants a priori défectueux mais la chaudière ne veut toujours pas redémarrer.
Cela pourrait-il être un mauvais rebranchement de la carte mère ?
Devrais-je voir du côté de l'électrode ?
J'envisage sérieusement de faire changer la carte. Notre chauffagiste nous avait fait un devis de 600 € pour deux cartes ?
Est-ce normal de changer deux cartes ? Son prix ne comprenant que le matériel me paraît exagéré par rapport aux autres personnes du forum !
Je n'y connais pas grand chose mais on traîne avec ce foutu E133 depuis des mois !
Et les douches dans une bassine, ça commence à être plus que pénible ! Dans tous les cas, je ne conseillerai à personne cette marque de chaudière. J'avais écrit à Baxi qui se foutait royalement de ma demande !
Merci d'avance pour votre aide.

Bonjour.

J'ai aussi une chaudière Luna 1.24 FF THE et l'erreur 133 provient simplement d'un petit condensateur à 20 cts d'euro à changer !!!! Je l'ai fait suite aux excellents conseils des réponses précédentes et depuis 1 mois plus un problème !!!
Quant au prix de la carte neuve, la carte mère (pas l'autre qui sert simplement à l'affichage), il est de 177 € HT, il faut 10 minutes pour la changer.
Par contre il faut la reprogrammer facilement en appelant Chappée pour avoir la liste des fonctions à enregistrer (à la portée de tout le monde).

Bonjour,

Même problème (Erreur 133) que tous les autres contributeurs mais avec une chaudière Ideal Standard Zenis Duo 3.33... qui fonctionne aussi avec une carte Siemens LMU64. Chaudière installée il y a 3 ans.
J'ai tenté d'expliquer le souci sur le condensateur C209 (et la technique de résolution du problème exposé sur ce forum) au chauffagiste que j'ai fait venir... Il m'a ri au nez !
Soit. J'ai suivi les conseils prodigués par les contributeurs et, une semaine après l'intervention, la chaudière refonctionne tout à fait normalement.
Je n'ai plus d'erreur E133.
Pour info, avant intervention, la tension aux bornes du condensateur C203 était de 8.4 V. Et de 22 V après changement du composant C209.
J'ai fait la manip moi-même. C'est la deuxième fois que je touche à un fer à souder. La première fois, c'était pour une histoire similaire sur un lave-vaisselle en panne. Là aussi, j'ai pu identifier le problème sur le net... Une faiblesse sur la carte électronique !

Concernant la chaudière et la carte LMU64, juste un conseil... Bien repérer les fils au moment du démontage, notamment sur la partie basse de la carte. Il y a une succession de fils marrons / bleus... Mais qui ne viennent pas du même endroit. Mieux vaux donc les numéroter sur les cosses mâle / femelle en plus de prendre des photos.

Un grand merci à tous ceux qui ont identifié le problème de l'erreur 133 sur les chaudières des différentes marques du Groupe Baxi, trouvé le moyen de le résoudre, mis des photos de leur carte...

En revanche, je trouve assez honteux que le Groupe Baxi (et plus généralement les constructeurs de matériels électroniques) n'assume pas ce genre de défaut. Les chaudières sont des équipements qui coûtent chers, très chers.
Quand je vois que certains constructeurs automobile n'hésitent pas à rappeler des centaines de milliers de véhicules en pareil cas... Il y a de quoi s'interroger !

LMU34 et E133 à répétition, puis E88 fatal sur BAXI Chappée ORANA de 2009.

POSSESSEUR de LMU34 ce ne sont pas les condensateurs, c'est le CÂBLE !

J'ai branché le Thermostat AVS77 directement sur le bornier de la chaudière avec 30cm de câble.
OK ! Plus d'erreurs ni E88, ni E133.
J'ai tiré un nouveau câble cuivre flexible 2x1.5mm² de 10m.

Je n'ai pas trouvé d'inversion de phase sur le 220V, mais effectivement la polarité est inversée sur le bornier.
Aucune importance j'ai branché dans les deux sens ça fonctionne.

>> D'où venait le problème alors ? Le câble du thermostat ET le 220V passaient par le même tube PVC et l'installateur a utilisé plusieurs morceaux de câbles assemblés par dominos dans des boîtes de dérivation...
Ce qui brouille les données du câble du thermostat vu que c'est un câble normal pas blindé.

>> La liaison est plus sensible sur les LMU34 et est facilement brouillée. Posez le câble loin du 220V.
chaudière Chappée Initia erreur E 168
chaudière Chappée Luna condensation erreur E88

TOUT FONCTIONNE DE NOUVEAU !
Coût de la réparation : 5€ et 10 centimes.

Maintenant c'est le vase d'expansion qui est mort... ça ne finit jamais.

Bonjour,

J'ai connu ce problème il y a trois ans et grâce à ce forum, j'ai remplacé le condensateur en cause.
Ça a tenu deux ans, puis rebelote. J'ai à nouveau changé le condensateur. 6 mois plus tard, revoilà la panne.
Bref, trois pannes et trois condensateurs plus tard, je me décide à faire changer toute la carte électronique. Et là, nouvelles surprises :
* l'eau chaude sanitaire ne monte pas en température : elle ne dépasse pas les 35° au robinet. Si ça vous arrive, sachez qu'il faut paramétrer la carte pour lui indiquer sur quelle chaudière elle est installée (voir la notice pour l'installateur, il doit y avoir un tableau de concordance).
* le chauffage : j'ai l'impression que la chaudière se met en erreur, mais sans afficher de message d'erreur. Elle ronronne en permanence (peut être le ventilateur) mais le chauffage ne s'enclenche pas . Il faut que je fasse un reset. Elle se met en erreur. Puis un 2e reset et là elle démarre... jusqu'à la fois suivante. Je n'ai pas trouvé la solution.
Quelqu'un aurait-il une idée ?
Ajouter à cela que je suis obligé régulièrement de remettre de la pression... foutue chaudière.

Si vous avez remplacé le condensateur par une valeur 47nf comme c'était spécifié au début, vous tenez 1 an en moyenne et le problème se repose.
Avec l'expérience il est démontré qu'il faut une valeur de condensateur de 150nf (comme c'est dit plus loin dans le forum) et en plus ne pas hésiter à augmenter la tension supportée qui est trop juste 300V.
J'ai mis un condensateur 150nf 600V et plus de souci depuis 2 ans. La dimension est plus grande mais en tordant les pattes on arrive à souder le composant, même si ce n'est pas très académique il y a la place autour.
Ça c'est pour l'ancienne carte, pour le problème sur la nouvelle trop peu d'info, est-elle bien paramétrée, si c'est un chauffagiste qui vous l'a installée il pourrait quand même assurer la mise en service correcte.

Bonjour,

Moi aussi possesseur d'une chaudière Perfinox j'ai connu le désagrément du code E133, avec une chaudière qui ne voulait plus démarrer, un chauffagiste qui après un nettoyage des sondes me proposait le changement de la carte LMU54 à 450 ou 500€...
Puis ma compagne a trouvé votre site et surtout les réponses d'un électronicien et d'un invité qui en plus a pris le soin de poster une photo de la carte en indiquant quel était le condensateur incriminé.
MERCI, merci à vous.
20€ les 5 condensateurs 150nF commandés sur internet et livrés par UPS (d'où le coût ! mais y avait urgence...), 1/2 heure de bricolage et voici 6 semaines que la maison est chaude et la douche agréable !!!
Merci encore aux contributeurs.

J'ai apporté la réponse 47.
Quelques précisions : le condensateur de la nouvelle carte est bien un 150 NF, 310 v.
La carte m'a été facturée environ 230 € par le réparateur.
Les problèmes survenus avec la carte sont réglés. Alors que Baxi disait de reparamétrer deux paramètres, il y en avait une quinzaine. Bravo, le SAV.... Bravo Chappée pour vendre des chaudières à problème et ensuite laisser les clients dans la panade.

LMU34 et E133 à répétition, puis E88 fatal sur BAXI Chappée ORANA de 2009.
Possesseur de LMU34 ce ne sont pas les condensateurs, c'est le CÂBLE !
C'est MOI qui ai écrit ça, DÉSOLÉ, E88 a disparu, E133 est revenue , aujourd'hui, 9 jours plus tard...
Mais avant c'était 9 fois par jour... alors j'y ai cru.

Bonjour à tous,

Merci pour toutes les interventions intéressantes.

J'ai aussi une chaudière Perfinox, et il semble bien que ma panne soit la même. Code E133, redémarrage impossible après reset, puis redémarrage, si on laisse refroidir un peu...

Mais je ne sais pas du tout où trouver le fameux condensateur. J'ai beau chercher C209 sur les sites de Conrad, RS ou GoTronic (citées par certains), cette référence C209 est introuvable. Ou faut-il taper une autre référence ???

Quelqu'un peut-il m'aider ???

Bonjour,

A l'auteur de la réponse 51 :
Les références sont dans la réponse 11 ou 16, ci-dessus, de ce topic.
C209 est une identification sur la carte, mais pas une référence chez le fournisseur de composants électroniques.
Bien lire toutes les réponses, toutes les infos utiles sont présentes.

Bon courage !

Bonjour,

Je viens d'avoir le même problème E133 sur une chaudière Perfinox 4100 de l'année 2009 (ça commence à faire beaucoup, merci aux ingénieurs Siemens...). J'ai donc commandé des condensateurs 47nF/275v sur Ebay.

Je démonte la carte et là surprise sur le C209 : remplacé désormais par un 150nF/275v... mis à part ça, ils ne sont pas au courant..., mais 275V, ce n'est pas assez costaud, 5 hivers et ça lâche.

Je commande donc des 150nF/400V (heureusement, j'étais pas complètement en panne, elle voulait bien redémarrer après un reset).
Voici la référence : condensateur MKT-150nF 400V (2,30€ les 4)

Ils vont impeccables, même entraxe 15mm, un poil plus gros mais ça passe à l'aise.

Je les reçois, je re-démonte la carte, je dessoude l'ancien et teste sa valeur : moins de 35nF, d'où la panne...
(Car notre ami électronicien nous a dit que ça fonctionnait entre 47nF et 150nF) et je soude le neuf.
Et c'est reparti...
Un grand merci à ce Monsieur, professionnel de l'électronique, qui nous donne l'info sur un plateau.

Bonjour, et encore merci au forum qui en a débrouillé plus d'un. Perfinox 4028 de 2008

Pour ma part, codes erreur E78 et E133 plus le code E153. Perte de pression d'eau de plus en plus fréquente d' où la peur d'une fuite dans les combles ou ailleurs.
La porte de la chaudière était enlevée en permanence vu le problème d'eau.
En touchant le capteur de pression je me suis aperçu d'un problème d'étanchéité de ce même capteur qui était HS. D'où son remplacement.
Je signale que le code erreur E78 s'est positionné que récemment et que la microfuite au vu du capteur devait exister depuis longtemps.
Cela ne se décèle pas puisque les gouttes tombent sur le polystyrène du ballon et sèchent.
Donc au final changement capteur et électrode cédés chez un fournisseur : 63 euros.
Remplacement condensateur 150nf 315V chez un réparateur télé : 14 euros.
La chaudière depuis marche nickel voire mieux selon ma fille... Effet placébo, j'imagine.
Merci encore à tous de vos expériences et surtout au grand Manitou.

Bonjour à tous.
Chaudière Atlantic Franco Belge Perfinox 4100.
Platine Siemens LMU64.
Erreur 133 > pas de flamme. J'ai changé le condensateur 150NF 275V par un condensateur plast mkt 150NF 400V pas 15mm.
J'ai rallongé les pattes, eu sur internet à la Roche sur Yon.
Encore merci au technicien cité ci-dessus qui a détecté ce défaut, coût du composant 0.55€.
jcw

Pour agrandir l'image, cliquez dessus.

Bonjour,
Je suis l'auteur de la réponse 15 sur cette page, et je viens de célébrer le premier anniversaire de mon condensateur, et du même fait mon premier anniversaire de tranquillité. J'ai mis un 150 µF.
Je suis encore enchanté d'avoir trouvé ce site (qui est dans mes favoris, on ne sait jamais), de la solidarité des internautes, et surtout de la perspicacité, de la sagacité, et de l'acharnement de l'électronicien qui a trouvé la solution et qui l'a mise à disposition de la communauté.

Bonjour.
J'ai une chaudière Elco Euron avec une carte Siemens LMU 54.
Elle indiquait "erreur 151". Grâce aux réponses du forum, j'ai constaté que cela correspond au 133 chez Chappée.
Mêmes maux, même remède !
Remplacement du LM234 par un composant plus résistant et cela fonctionne à nouveau.
L’installateur n'en revient pas et assure qu' il change beaucoup de LMU sur tous modèles de chaudières.
Vive l'obsolescence programmée !
Et merci les internautes pour le partage des bons tuyaux.

De la part d'un Suisse réchauffé !

Bonjour à tous.
Moi aucun souci de E133 jusqu'à l'entretien fin avril où le chauffagiste a changé la diode de ionisation, celle-ci étant tordue par la chaleur... Il la change en prévention...
Depuis 5 messages d'erreur E133 en 2 semaines.
Le technicien est venu pour contrôler le CO et gaz et me dit d'attendre, que ça peut être la carte électronique à changer avec le bloc gaz ou plein d'autres choses...

Attention : E133 c'est bien un problème avec la sonde d'ionisation au départ. Si le défaut apparait après une intervention sur cette sonde, c'est peut-être vraiment un problème de sonde.

Bonsoir.

Vu le nombre questions et réponses solutionnées par le remplacement de condensateur C209 que ce soit, quelque soit la marque ce qui importe et la référence de la carte électronique.
Je pense que le sujet peut être marqué comme RÉSOLU.

Comme beaucoup d'entre vous, moi aussi, je suis tombé en panne de chauffage avec ma chaudière Franco-Belge à condensation Bvi 4028, code erreur : E133.
Après différents réglages et changement électrode, le chauffagiste a posé son verdict : carte Luma 64 défectueuse --> coût 600 €.
J'ai donc décidé de faire une petite recherche sur internet. Je suis tombé sur ce forum et je l'ai parcouru pour ensuite appliquer bêtement la solution proposée dans ce forum.
J'ai donc procédé à l'échange du condensateur C209 (47nf) par celui de chez RS référencé 7257525 (reçu le lendemain de la commande chez RS : 10 pour moins de 6 €) et, génial : la chaudière fonctionne de nouveau.
Démontage de la carte relativement simple.
Avant prendre chaque connecteur en photo pour se faciliter le remontage. Ouverture du boîtier renfermant la carte pas compliqué non plus. Un voisin m'a prêté un fer à souder. Ce fut la première fois que j'intervenais sur une carte électronique. Pour enlever le condensateur, pas difficile. On chauffe une patte du condensateur d'un côté en tirant un peu de l'autre sur le condensateur. Rapidement la patte s'enlève. On fait pareil avec l'autre.
Ensuite on positionne le nouveau condensateur en faisant passer ses pattes par les trous laissés par l'autre. On coupe ensuite à l'arrière les pattes de façon qu'elles ne dépassent que de quelques mm. On fait ensuite tomber une goutte d'étain sur chaque patte. Et voilà le tour est joué. On remet la carte dans son boîtier. On referme le boîtier. On n'oublie pas de remettre le fusible. Et pour finir on refixe la carte puis on rebranche les différents connecteurs. Facile avec les photos.
Temps passé pour tout faire 2 h. Alors que je ne pensais pas être capable de le faire.

Coût de l'opération : 6 € (mais il me reste 9 condensateurs) + 2 heures de dépannage.
Merci beaucoup aux différents techniciens et en particulier à celui qui a trouvé originellement la cause du dysfonctionnement.

Bonjour
Même souci que vous tous avec une GEMINOX THRI 5-25. Même code 1 33.
J'ai démonté le boitier LMU 64 pour voir si accès facile. Cela se fait sans grande difficulté.
Je donne un truc pour la partie plastique, le capot, qu'il faut enlever.
Prenez des touillettes de distributeur à café (ou une petite rondelle assez épaisse mais de faible diamètre).
Glissez dans la fente, pressez jusqu'au "clac' et ensuite vous pouvez soulever le capot sans rien marquer ni casser.
Ça marche impeccable.
Je vais récupérer un condo lundi et je soude ... pour voir ! J'ai demandé un 150 nf en 400 volts chez un dépanneur de télé.
Je tiens tout le monde informé. J'ai des photos aussi du démontage ...

Bonjour.

Merci pour votre réponse.
Oui des photos seraient utiles aux visiteurs ayant ce problème.
Vous pouvez les faire parvenir en répondant à ce message.
Cordialement. Romana, Bricovideo.com

Bonjour.
Je suis l'invité du 62.
Ma carte va être prise en charge par Geminox. Donc je ne vais pas souder.
J'ai un condensateur en trop que j'ai commandé avant de connaître la prise en charge.
Si vous n'avez pas de garantie, je vous encourage à faire le nécessaire.
Un fer à souder coûte dix euros et peut resservir !
Le condensateur se trouve facilement. Prenez le en 400 volts.

Bonjour,

Merci pour cette "astuce". Notre chaudière Atlantic franco-belge Perfinox 4100 de juillet 2008 a commencé à faire des erreurs 133 depuis mi-juillet.
Intervention du plombier qui a commencé par changer l'électrode d'ionisation et un reset.
Trois jours plus tard, ça recommence. Un reset et c'est reparti mais il nous fait un devis pour changer la carte, ayant déjà eu le problème et ayant que cette solution à proposer (solution imposée par le fabricant de la chaudière).
Devis de 430 € TTC, et il nous fait cadeau de la pose car il sait que c'est pas long à changer, en attendant la prochaine panne.
3 semaines passent, on revient de vacances, la chaudière était éteinte mais pas débranchée.
Elle ne redémarrait pas hier soir, même après le reset habituel. Je lis ce forum toute la soirée et ce matin, j'ai attaqué le démontage de la carte, je suis allé acheter un condensateur (en stock 150nF 275V X2) et j'ai changé le condensateur C209 comme indiqué ici.
Remontage, redémarrage, et là, ça tiendrait presque du miracle si on ne comprenait pas l'explication donnée plus haut. J'ai de l'eau chaude à nouveau !!!

Merci, vraiment merci à tous, ceux qui ont donné l'astuce, ceux qui ont partagé leurs expériences et leur bon retour, ça m'a donné envie d'essayer, pourtant, je ne suis pas très bricoleur et ça faisait 15 ans que j'avais pas fait une soudure.

Et pourquoi personne ne pose la question à Siemens ?
Pourquoi cette panne ?
Qui devrait payer ?
Que cache cette Panne ?

Je me joins à la cohorte de remerciements pour toutes les contributions et en particulier le fameux électronicien.

J'ai également une Perfinox 4124 BVI, erreur 133 voire même des débuts de comportements bizarres (pas de lancement alors que température de consigne élevée).
Réparation très simple à faire, suivre le tuto dans le forum 10215 (lien en tête de ce forum) : code erreur E133
- aller à la réponse n°70. Personnellement la tension mesurée était très faible, 2,8V.
- pour l'achat des pièces : réponse n°73, Farmell livre très très vite, du jour pour le lendemain. Frais d'expédition élevés, mais rien à côté des 500€ de la carte, en tout 17€ pour 5 composants.
- fer à souder + fil à souder acheté chez LM pour moins de 20€.
Soudure très simple car accès facile (je suis un débutant, pas fait de soudure depuis 25 ans...).
- pour ne pas me mélanger les pinceaux entre démontage et remontage de tous les fils, j'ai pris des photos avant de tout débrancher.
Je crois que je viens de faire la réparation la plus rentable de toute ma vie !!!
Encore merci à toute la communauté, c'est dans ces moments là que l'on trouve internet magique !

Bonjour à tous,
Je tiens à remercier tout le monde et en particulier "l’électronicien" pour le dépannage de ma Perfinox 4100.
Action réalisée il y a environ 4/6 mois : condensateur remplacé par un 0.47µF 310V X2 (référence trouvée sur ce site mais sur le précédent post).
Si je reviens ici, c'est que ce remplacement ne dure visiblement pas... E133 sur mon afficheur, j'arrive à lui faire un reset après avoir ventilé et refroidi le LMU
J'ai donc commandé des 150µF 400V, remplacement prévu dès livraison..
En tout cas merci... car la carte avec mon installateur c’était dans les 600 euros !
lecxcel

Bonjour.
Ma chaudière Perfinox vient de tomber en panne avec le code 133.
Je viens de lire tous les commentaires qui pourraient me remplacer le condensateur C 209 ?
Je suis dans le Val-d'Oise et je voudrais éviter de faire remplacer ma carte par l'installateur vu la différence de prix.
Merci à tous.

Bonsoir à tous,

JE REMERCIE cette belle communauté, les modérateurs et notre ingénieur électronicien !!!
MILLE MERCI A TOUS !
Je suis une maman toute seule avec 3 enfants qui ont chauds depuis ce matin car je viens de réparer ma chaudière grâce à vous tous !!

Chaudière PERFINOX 4100 de la marque Altantic Franco Belge, avec carte électronique Siemens LMU64 tombée en panne avec le code 133, il y a 2 semaines...
Symptôme de panne :
Lors du reset de redémarrage, le processus se met en marche, la flamme s'allume au brûleur et immédiatement le tableau se met en sécurité sur le code 133, la chaudière fait ses 3 essais sans succès et le code 133 clignote !!

Après 2 visites de mon chauffagiste qui a changé l'électrode de ionisation sans succès, j'ai dû faire venir un électricien, le chauffagiste mettant en cause mon installation électrique. Mais l'électricien n'a rien trouvé d'anormal pourtant il s'est déplacé 2 fois et a démonté jusqu'au compteur central pour essayer de comprendre ce que voulait le chauffagiste qui insistait sur un problème au niveau de mon installation électrique ???? Finalement le chauffagiste a dit qu'il fallait changer le tableau électronique et que ça ne relevait pas de la garantie constructeur ! Devis 415 euros HT + 92 euros de déplacement + MO…? Je viens de finir de rembourser le crédit de l'installation de cette chaudière qui a coûté à elle seule près de 7000 euros !
Devant cette situation grotesque et anormale et au vu de la facture pour laquelle j'allais devoir faire un nouveau crédit, j'ai décidé de chercher de l'aide sur internet pour comprendre, espérant ne pas être complètement seule face à ce genre de problème… Quelle ne fut pas ma surprise de découvrir l'ampleur des dégâts !!!
Je vous ai lu une bonne partie de la nuit, pris des notes et ce matin avec courage et détermination j'ai décidé de faire comme vous tenter de réparer moi-même, le comble !

Donc pour les débutants comme moi en galère je détaille les opérations que j'ai réalisées.
1/ J'ai ouvert le capot frontal de la chaudière en l'attrapant par le haut et en tirant vers moi pour retirer la façade qui est clipsée.
2/ J'ai éteins la chaudière (bouton ON/OFF).
3/ J'ai dévissé le boitier (une vis sur le côté) pour l'ouvrir.
4/ Je n'ai pas touché au câblage dans la porte, mais j'ai numéroté avec des petites étiquettes autocollantes tous les câbles sur le boitier intérieur et repérer leurs emplacements avec une très grande précision 1/1 - 2/2…. 10/10 pour ensuite pouvoir remettre le câble 1 dans la fiche 1 etc. J'ai aussi pris des photos de tous les câblages et fait un dessin du tableau avec les numéros câble, le dessin des fiches et des espaces vides et l'ordre des couleurs des fils… vérifier le sens des fiches pour certaines en écrivant dessus H pour "Haut" de manière à être certaine de les remettre dans le bon sens et à la bonne place.
5/ J'ai enlevé les fiches une à une à la main délicatement en tirant sur la fiche, parfois à l'aide d'une pince doucement en tirant vers moi. Les fiches du bas s'enlève avec les ongles ou un petit tournevis, il faut lever la barrette qui les retient pour les faire sortir. Le câble plat gris sur le côté s'enlève en l'attrapant avec une pince de chaque côté des encoches noires et en tirant vers soi.
6/ Une fois tous les câbles libérés, et leurs emplacements marqués, j'ai dévissé les 4 vis du tableau en le maintenant d'une main pour ne pas le faire tomber.
7/ J'ai sorti le tableau et déclipsé la façade par l'arrière du tableau avec un couteau à huitres, en soulevant le plastique pour enfoncer le couteau doucement et déclipser, faut faire tout le tour, ça vient petit à petit.
8/ J'ai laissé la carte électronique sur sa plaque arrière et je l'ai mise dans un carton à la bonne taille pour la transporter sans l'abimer.
9/ Je suis allée acheter un nouveau condensateur 1,80 euros (condensateur 150NF - 630 volts / entracte 15mn acheté chez CONRAD à Lille).
10/ Je suis ensuite allée chez un réparateur télé, hifi, informatique (chez TECHNICO 296 rue nationale à Lille) avec la carte et le nouveau condensateur, je lui ai demandé de dessouder l'ancien à l'emplacement C209 et de me remettre le nouveau, en lui expliquant le problème. Il a fait une soudure parfaite avec beaucoup de gentillesse.
11/ J'ai refermé le boitier en reclipsant et en renfonçant aussi le fusible dans son logement en haut à droite (petite plaque noire).
12/ J'ai re-glissé le tableau dans le boitier de la chaudière en vérifiant à ne pas coincer les câbles et j'ai revissé les 4 vis du tableau (vis de mauvaises qualités, à changer si possible, parce que c'est un peu galère).
13/ J'ai remis les fiches des câbles chacun dans leur logement en vérifiant de bien respecter mon schéma, les photos, les numéros, le sens…. si c'est bien repéré avant ça va vite.
14/ J'ai refermé le boitier de la chaudière avec la petite vis sur le côté et j'ai fait ON.
Le code erreur 133 était encore affiché au tableau donc RESET (bouton tout en bas à droite de l'écran).
Et MIRACLE !! Chaudière qui démarre du premier coup !!!

Donc oui ! Le code panne 133 sur ma Chaudière PERFINOX était bien comme vous tous, un problème de condensateur défectueux (emplacement C209) !
J'ai informé mon chauffagiste qui pose ce type de chaudière de leur défaut, il ignorait la cause de cette panne E133 due au condensateur et m'a aussi confirmé que de toutes façons ce n'était pas de son ressort… il ne fait que le remplacement du tableau...

BILAN : peut-on considérer comme normal que le condensateur d'une chaudière à condensation soit si peu résistant ? Ou sommes-nous tous victimes de l'obsolescence programmée de notre société dite moderne, sans que ne soit inquiétée Siemens, Baxi, Franco Belge…. qui alimentent ce système ?
Est-ce acceptable que les chauffagistes déclinent toutes responsabilités face à l'électronique et refusent de s'y intéresser sous prétexte de garantie ? Quand un chauffagiste change des pièces mécaniques ou touche au gaz, est-ce moins dangereux ?
C'est de mon point de vue un métier qui a évolué, les chaudières sont pilotées par de l'électronique, il serait donc normal qu'ils se forment à cela et sachent procéder à ce genre de réparation avant de cautionner la sur-consommation injustifiée par un simple remplacement de tableau avec lourdes factures ! Parce que NON tout le monde n'est pas riche dans les pays riches !!!

Je suis fière d'avoir réparée seule, heureuse de cette résistance solidaire sur internet et je vous en remercie tous, mais je suis aussi scandalisée par la non responsabilité des fabricants et consternée par l'argumentation de mon chauffagiste.
MERCI à Tous, internet est peut-être le seul vrai progrès dans ce monde qui marche sur la tête…
VB

Bonsoir,
J'ai aussi subi les bugs de ma chaudière avec l'apparition du code E133 en production d'eau chaude sanitaire.
Parfois j'avais droit à du E168.
C'est une chaudière Chappée Luna ST HTE 28 qui a 1 an et demi donc encore sous garantie.
Avant de me lancer dans une intervention en solo, j'ai fait venir le réparateur.
Nous avons regardé ensemble et avons vite trouvé : il y a un petit tuyau en plastique souple transparent au niveau des électrovannes de gaz.
Il est visible une fois le panneau de commande basculé et son cheminement se poursuit vers le haut. En enlevant la façade du corps de chauffe, on le voit totalement.
Dans mon cas, ce tuyau était pincé car mal positionné. Il a simplement été remis en position correcte.
Et depuis, la chaudière fonctionne très bien.
C'est tout bête et je voulais le signaler car cela peut permettre à certains d'éviter de se lancer dans des interventions inutiles.
FDV

Bonjour!
Un petit post pour remercier "super électronicien" !!
Moi aussi, victime de l'erreur 133, sur une chaudière Geminox Thri 15-25 (de 2010) équipé du fameux LMU.
J'ai pu réparer moi-même en changeant le vilain condensateur !

C'était en avril de cette année et j'ai enfin pris le temps de venir vous remercier.

D'ailleurs si vous pouviez nous communiquer le reste de votre équipement ménager, on sait jamais si une autre panne se présente.

Merci.

Bonjour à tous,

Me voici un nouvel heureux propriétaire d'une chaudière Geminox qui était également en défaut 133 et qui depuis le changement du condensateur fonctionne à merveille.
Merci à tous Geotrouvetout et participants d'avoir posté la solution et le fait que cela marche correctement, c'est assez génial.

Pour ma part, j'ai mis un 630V car il n'y avait que cela en stock, mais aucun souci !!!
Merci encore ;-)

Bonjour,
Après mon troisième hiver avec une chaudière Perfinox 4124, je viens d'avoir le défaut 133.
Même symptôme que cité dans ce forum.
La flamme s'allume pendant 3 secondes puis un clic et elle s'arrête, au bout de quatre fois erreur 133, après un temps d'attente je fais un reset puis elle redémarre.
J'ai donc changé la sonde de ionisation mais toujours le même défaut.
Je me suis donc lancé dans le changement du condensateur et depuis ce temps elle tourne de nouveau comme les hivers précédents.
Le condensateur sur ma carte était un 150nMbv4 275 v X2
Merci de votre aide, j'ai économisé 490 Euros de carte + main d'œuvre si pas bricoleur.

Bonjour,
Nous venons d'emménager et depuis le début (4 mois) j'ai le même problème sur ma chaudière Perfinox 4100 Atlantic Franco-Belge code erreur E133.
Mon chauffagiste a remplacé la sonde d'ionisation (52 euros)… et ça ne fonctionne pas mieux.
Depuis 2 jours ça ne redémarre même plus...
Merci mille fois de ce forum je vais donc changer le condensateur et je vous tiens au courant.
Merci à la réponse 70 également pour tous les détails !

Bonjour,

D'abord merci à tous ceux qui sont intervenus ici et en particulier à celui qui a trouvé le composant fautif sur la carte.

Cela fait une semaine que je n'ai pas de chauffage ni d'eau chaude, impossible de faire venir un réparateur compétent qui propose autre chose que de changer des pièces à 600€ !

La chaudière a 7 ans et c'est une Chappée 1.45 HTE avec une carte Siemens LM54. code erreur 133 après 10 minutes de remise en service par le bouton reset.

Je vais tenter la réparation aujourd'hui et je verrai si moi aussi j'arrive à réparer ma chaudière moi-même pour 0,75€.
J'ai quand même du mal à concevoir qu'on doive en arriver à chercher nous-même les solutions sur les forums quand on voit le prix de l’équipement choisi d'origine.

Cordialement.

Bah voilà, condensateur commandé en express chez Conrad, reçu ce matin, changé cet après midi par un pro et carte ré-installée ce soir et CA FONCTIONNE !
Génial et merci à ce fil et à tous les intervenants, y compris les photos qui aident bien à comprendre pour un novice.
Bon réveillon.

Bonjour à tous,

De notre côté, nous avons changé la carte électronique… et deux sondes, nous en sommes à plus de 600 euros pour une chaudière qui a moins de 5 ans… c'est une honte.
Je suis arrivée bien tard sur ce forum…
J'ai quand même acheté le condensateur et le fer à souder pour la prochaine fois…

Depuis cette nouvelle carte ça avait l'air de fonctionner (ça fait une semaine).
Seulement depuis hier notre chauffage ne se déclenche que si l'eau chaude se met en marche… donc autant vous dire que le chauffage ne se déclenche presque jamais et il fait froid.
Quelqu'un peut-il m'expliquer pourquoi ?
Merci.

Bonjour à tous,
Propriétaire d'une chaudière Perfinox installée en 2009, dotée d'une carte Siemens LMU64, je viens de faire mon entrée dans le "club des victimes de la panne E133".
Mon technicien chauffagiste m'a fait changer cette carte Siemens, pour la modique somme de 474 euros TTC : mais pour me consoler, il m'a conseillé de garder l'ancienne carte et d'essayer d'identifier le composant défaillant.
C'est ainsi que je suis arrivé sur ce forum et que je vais avoir droit moi aussi à retrouver les joies de la soudure pour changer ce condensateur C209.
Cela me fera une carte de rechange, car celle nouvellement installée devrait à son tour avoir le même défaut.
Je remercie chaleureusement le brillant électronicien qui nous a fourni la solution... et j'honnis Siemens qui ne fait pas honneur à sa réputation en livrant des cartes à obsolescence programmée.

Bonjour
Même aventure sur une Geminox.... E1.68 sur une doceane supra
Remplacement du condensateur avec la main qui tremble car hiver très très rude...
Ça marche et confirmation du condo remplacé HS par un copain électronicien chevronné...
Merci pour le conseil.
Coût 10 € TTC

Bonjour à tous,
Ayant depuis peu le même problème que tous ceux présents sur le forum, à savoir un code erreur E151/E133 sur ma Perfinox 4124 avec LMU64.

Je suis prêt à changer le condensateur C209 mais je ne sais pas lequel choisir précisément car sur les sites spécialisés il y en a de toutes les sortes et toutes les tailles malgré avoir précisé 150nf-630v
Pourrait-on m'aider à y voir plus clair dans le choix du bon composant ?

En vous remerciant par avance de vos réponses rapides car ma chaudière s'arrête bien 2-3 fois par jour et j'ai peur que cela abime d'autres choses.
Merci.

Bonjour à tous,
Moi j' ai commandé sur ebay voila maintenant 4 ans et depuis plus de E 133
prix pour 4 condensateurs 3 € environ.
Entraxe un peu plus large il suffit de former un peu les pattes avec une pince et que du bonheur.

Bonjour,

Merci au forum, j'ai eu le même problème sur une Chappée 2.28 FF HTE avec une carte LMU54.
Tout est rentré dans l'ordre avec le changement du condensateur C209, de 150nF 275VAC en classe X2.

Comme retour d'expérience, je peux dire que j'ai préféré n'enlever que les connecteurs électriques avec des clips, les deux autres connecteurs qui proviennent des capteurs je crois n'en ont pas et ne m'ont pas semblé facile à enlever car il n'y a pas de prise. J'ai eu peur d'abîmer ou d'arracher les fils.

C'est un peu plus difficile pour dessouder et ressouder car il faut avoir une deuxième personne pour tenir la carte électronique, mais ce fut mon choix.

Si cela peut servir à d'autres.

Bonjour,

Je viens de faire changer ma carte électronique LMU 54 sur ma chaudière qui était également des erreurs E133.
Mon planning ne me permet pas de réaliser vos réparations et il n'y a pas d’électroniciens chevronnés dans ma modeste campagne. J'ai donc laissé mon plombier me changer la carte mais je ne l'ai pas encore réglé.
Sur le carton de celle-ci (puisqu'il m'a laissé l'ancienne carte) il est noté une date de fabrication au 22/01/2015.

Est-ce quelqu'un pourrait me dire si les fameux condensateurs ont été modifiés et corrigés par Siemens depuis ?
Je n'étais pas présent quand mon plombier m'a changé la carte ?
Merci d'avance.

Bonjour et merci pour les solutions apportées sur ce forum.

J'ai aussi une chaudière Perfinox 4100 achetée il y a 5 ans et depuis quelques temps l'erreur E133 s'affichait régulièrement après avoir fait reset...
Le chauffagiste qui s'occupe de l'entretien après avoir changé les électrodes me proposait de changer la carte pour 580 euros TTC et voila je suis allée sur ce forum et merci pour la solution apportée par l'internaute électronicien je crois.
Je suis allée sur le site RS et j'ai mis le même composant préconisé.
Je n'ai pas trouvé avec un voltage supérieur à 275 v (peut-être pouvez-vous préciser la réf exacte chez Conrad pour les néophytes comme moi).
Je voulais remercier la réponse 70 qui m'a aidé pour le démontage de la carte.
A part le réparateur TV qui était très sceptique qui m'a quand même fait la soudure sans y croire, ma chaudière a démarré sans problème et surtout sans cette erreur E133.
Merci encore.

ENCORE PLUS SIMPLE QUE CHANGER LE CONDENSATEUR !!! Pour Chaudière Chappée Luna 233 et sûrement d'autres.
Il suffit d'inverser les fils de l'alimentation électrique : bleu à la place du marron et terre inchangée.
Cf réponse 10 et 11.

Ça parait dingue après tout ce que j'ai entendu du chauffagiste mais le résultat est là.
Après changement sonde, carte, et j'en passe, E133 était toujours là !
Après la permutation des fils, redémarrage direct pour la 1ere fois depuis 1 mois !!!!!
C'est en effet marqué dans la doc de la chaudière : respecter phase à l'installation !
Je suppose que dans le cas contraire on a la fameuse surchauffe du condensateur puis E133 qui peut être réglé apparemment par le changement du condensateur mais je vous conseille d'essayer le changement de fil : gratuit, rapide, efficace, tout le contraire de mon chauffagiste.
Merci aux auteurs des réponses 10, 11, 12.

Bonjour à tous!
Après un mois et demi de reset pour au final ne plus avoir d'eau chaude et après avoir lu ce forum, j'ai commande le condensateur sur RS et mon oncle retraité a fait la soudure après que j'ai démonté le boitier avec photos..
Et... CA MARCHE !!!
Merci à tous et n'hésitez pas! pour gagner plus de 50 Euros ça vaut e coup!!

Salut à tous,

J'ai également été confronté 2 fois au E133 sur une Chappée Luna 3.33.

Après avoir lu ce forum et la réponse du génial électronicien, j'ai changé une première fois le C209 par un condensateur à 47 nF il y a un an et demi. Malheureusement le E133 est revenu dernièrement car la valeur de mon condensateur de remplacement s'était affaiblie avec le temps.
J'ai donc changé à nouveau le C209 par un condensateur à 150nF et la chaudière est repartie immédiatement.

Pour ceux qui chercheraient des références précises, j'ai acheté un condensateur Vishay F1772SX241531KFIB0 sur le catalogue en ligne Farnell (fr.farnell.com), code article 2455886.

Un grand merci à tous les contributeurs...

Bonsoir à tous mes sauveurs !!!

Comme tout le monde une E133 au bout de 5 ans de loyaux services, heureusement que j'ai eu la bonne idée de chercher sur internet !!!
Mon réparateur est venu, parcours habituel de ce thread : entretien (bon là je râle pas il fallait le faire ^^ ), tentative de changement tête électrolyse ou je ne sais quoi...

Et là on me propose de changer la carte pour environ 450 / 500 € !!!
Foutu pour foutu, je m'arme de patience, d'un condensateur neuf avec les références trouvées ci-dessus et d'un fer à souder (j'avais fait des circuits intégrés il y a 20 ans au collège ^^).

Bilan : CA MARCHE !!!!! C'est juste génial, elle a redémarré direct !!!
Coût : 18 € (fer + condensateur) et quelques litres de sueur à cause de la pression de trafiquer de l'électronique. :-)
Conseils pour servir à d'autres : bien annoter les fils et faire un plan en marquant les couleurs dans chaque broche pour avoir le sens.
Pour démonter le boitier faire levier dans les 6 encoches avec une lame et soulever doucement côté par côté en soulevant doucement.
Et après... enjoy !!!

Merci encore à tous ceux qui ont participé !!!

Bonjour,
Propriétaire d'une chaudière Chappée luna duo 3.33 HTE je me suis fait harceler pour être poli par ce défaut E133 et E128 après avoir changé : l'électrode de ionisation, l'électrode d'allumage, le condensateur sur la carte électronique et enfin le détendeur GRDF sur mon coffret.
Toujours ce P..... de défaut, j'ai donc contacté un chauffagiste expérimenté agréé par la marque (dans le 02).
Un technicien qui connait bien son boulot et ce type de chaudière m'a réglé ma chaudière aux petits oignons et corrigé ce fameux E133.
En fait le souci venait d'un joint caoutchouc situé sur le brûleur défectueux avec le temps.
Avec la dilatation le brûleur se mettait à la masse contre la chambre de combustion et gênerait ce défaut, ce joint coûte 11 euros et depuis plus rien, tout marche très bien.
Après 1 mois et demi de pannes répétées et des milliers de "RESET" merci !!!
J'espère que ça pourra servir à d'autres, en tout cas merci à tous pour ces nombreux conseils.

Bonjour.

Pour l'invité et post du 3 septembre 2015, avez-vous les références du joint, je suis dans le même cas avec le condensateur neuf et toujours le E133, merci.

Bonjour à tous,

Et pour faire original, je tiens à remercier vivement le passionné qui a partagé sa solution ainsi que tous les participants de ce forum qui m'a été très utile et qui m'a permis d'économiser plusieurs centaines d'euros.
Ma chaudière Atlantic Perfinox 4100 équipée de la fameuse carte Siemens LMU64 affichait l'erreur 151 même après des Resets et ce au bout de temps aléatoires de fonctionnement normal (de quelques dizaines de minutes à quelques heures).
Changement du condensateur C209 (6€ les 10 sur Radiospare, frais de port offert pour une 1ère commande et livrés par transporteur en moins de 24h) comme préconisé plus haut et miracle : cela fait plus de 3 jours que la chaudière tourne comme une horloge !!

Je tiens à signaler que je ne suis pas un gros bricoleur et encore moins électronicien, l'opération peut paraître impressionnante mais est vraiment à la portée de tout le monde, il vous faut juste être un peu méticuleux et organisés (prendre des photos des connexions avant le démontage de la carte LMU surtout)... Alors n'ayez pas peur de vous lancer !

Encore un grand grand MERCI à tous les participants de ce forum pour votre aide.

Cordialement.
Benjamin

Bonjour à tous,
Suite à la lecture de ce forum très instructif, j'ai fait remplacer le c309 par un électricien, ma chaudière a redémarré, mais ce répit n'a duré qu'une semaine, j'ai donc fait remplacer le lm 324 par le lm 124dr, comme conseillé au début du forum, et oh miracle ma chaudière ne m'a pas plus posé de problème, pendant 1 an.
Et aujourd'hui, elle me refait exactement la même panne ! j'ai donc décidé de refaire la même procédure mais mon problème est que je ne trouve personne pour remplacer l'élément en question !
J'habite dans le 59, près de Valenciennes, est-ce que quelqu'un pourrait m'orienter sur la personne capable de remplacer ce petit élément et équipé d'un fer à souder de la bonne dimension ?
J'ai fait le tour de tous les électriciens de ma région et personne n'a pu répondre à ma demande.
Je lance donc un sos car je suis en panne depuis une semaine, sans eau chaude et sans chauffage !!!
Merci.

Bonjour à tous,
J'ai eu le même problème sur ma chaudière.
Grosse galère pendant quelques semaines. Mon chauffagiste ne me proposait que le changement de carte.
J'ai lu attentivement ce forum et suis moi aussi passé à l'action.
Commande des 10 condensateurs chez Radiospares pour un peu plus de 6 euros, frais de port offert pour la première commande, livraison en 24 h.
Démontage de la carte, soudure du condensateur et remontage prend moins d'une heure.
Un bon fer à souder et clic clac l'affaire est dans le sac.
Oh miracle à la mise sous tension la chaudière est repartie comme au premier jour.
Cela fait un mois maintenant sans aucune erreur.
J'ai expliqué tout ça à mon chauffagiste et lui ai donné 3 condensateurs. Il était ravi.
Un ÉNORME merci à tous les contributeurs de ce forum et en particulier à celui qui a trouvé d’où venait la panne.
Cordialement.
Reynald

Super, je viens de changer le fameux condensateur C 209 sur une carte LMU64 Siemens d'une chaudière Atlantic de 2007 à la suite de la fameuse panne E133 et ça marche.
Coût de l'opération 2€ au lieu d'environ 500€ pour changer toute la carte, solution proposée par mon installateur !!!
GRAND MERCI à vous.

Il est impératif de remettre un C209 x2.

Bonjour.
Le circuit utilisé pour faire de la basse tension est un classique sauf que dans ce cas il a dû être pondu par un stagiaire, personne n'a pensé à dessouder un côté de la résistance pour la mesurer, celle de 1000 ohms 2 watts (d’après photo).
Il est possible qu'elle chauffe pas mal et qu'elle ne fasse plus la même valeur non plus.
Il doit être possible de faire une platine avec transfo puis pont de diode et capas chimique plus régulateur +12vcc et de brancher au bon endroit... ça ne bougera plus en tension. Il y a de la place dans la chaudière pour mettre ça.
Le circuit RC donc utilisé doit être mal calculé... et dans ce cas c'est ou la résistance qui chauffe ou ici la capa qui se dégrade.
Quand pourra-t-on en France faire un tir groupé contre Siemens ??? Et de leur demander des remboursements plus dommage et intérêts...
Merci de m'avoir lu... je ne suis pas électronicien mais simplement radio amateur et j'ai monté beaucoup d'alimentations basse tension dans ma vie.
La façon qu'ils ont de faire est un truc qui marche sur le papier avec la machine à calculer mais dans la pratique c'est autre chose... j'ai lu plus haut obsolescence programmée... oui c'est ça.
gérar f6fsk

Bonjour à tous,

Je suis un peu comme vous tous, je ne suis pas un manuel, je recherche une personne compétente pour changer ce fameux condensateur.
A qui peut-on s'adresser ? électricien ou électronicien sachant que dans ma commune y a pas grand monde ?

Je suis non loin de Mantes la Jolie.
Merci de votre retour.

Bonjour,

Possesseur d'une chaudière Chappée LUNA DUO 3,33 FF HTE
J'ai moi-même été victime de la fameuse panne et, en l'absence de connaissance, j'ai fait remplacer la carte mère (LMU34) pour la somme de 250€ tout compris.
Comme j'ai demandé au réparateur de me laisser l'ancienne carte et que ce forum est fort bien documenté (merci à n°12 et à tous ceux qui ont contribué à faire évoluer le sujet) je vais probablement pouvoir la dépanner et la proposer en échange standard au prochain habitant de l’immeuble qui aura le même problème.
Le condo qui équipe la carte défectueuse est un RIFA PHE 840 M, 680n MBWD
J'ai envoyé un email chez Radiospares particuliers (http://www.rs-particuliers.com) en espérant qu'ils vont me proposer une équivalence et que le port ne sera pas trop cher.
En attendant, je joins la documentation qui a été livrée avec la carte neuve.
Il semblerait que cette documentation soit utile pour la programmation de la carte mère.
Je ne comprends pas tout mais j'espère que sera utile à quelqu'un (voir le lien sous l'icône Bricovidéo).
Encore merci à tous pour votre contribution.
documentation programmation carte mere.pdf

Bonjour,

Tout d'abord je remercie les auteurs de ce topic sans qui nous n'aurions jamais su la source de cette erreur E133 !

Je possède une chaudière à condensation Atlantic Franco Belge Perfinox 4100 de 6 ans d'âge.
Elle a commencé à afficher le code E133 depuis décembre 2015.
Après le reset, la chaudière repart sans soucis mais la relance était trop fréquente à mon goût...
Ce n'est hélas pas la meilleure période pour tomber en panne !
Appel pris avec notre chauffagiste, diagnostic : il faut changer la carte mère.
Heureusement, je parcoure toujours les forums dès qu'une panne survient, quelque soit le produit.
J'ai la chance d'avoir un chauffagiste qui vient de me proposer de nous laisser la carte mère neuve le temps de changer le fameux condensateur ! Selon ses dires, c'est une chaudière sans histoire mais ce fameux code lui pourrit la vie donc il est preneur de cette info.
Je viens de commander le condensateur 150nf/300v x2 chez RS Particulier.
J'ai un collègue qui maîtrise les soudures sur les cartes mères sur Pc donc ça ne devrait pas trop lui poser de problème.

Je vous tiens informé quoiqu'il arrive !
Ludow

ENCORE PLUS SIMPLE QUE CHANGER LE CONDENSATEUR !!!
*********************************************************************
Pour Chaudière Chappée Luna 233 et sûrement d'autres.
Il suffit d'inverser les fils de l'alimentation électrique : bleu à la place du marron et terre inchangée.
Cf réponse 10 et 11.

Ça parait dingue après tout ce que j'ai entendu du chauffagiste mais le résultat est là.
Après changement sonde, carte, et j'en passe, E133 était toujours là !
Après la permutation des fils, redémarrage direct pour la 1ere fois depuis longtemps, ça fonctionne sans aucun arrêt depuis 6 mois maintenant !!!!!
C'est en effet marqué dans la doc de la chaudière : respecter phase à l'installation !
Je suppose que dans le cas contraire on a la fameuse surchauffe du condensateur puis E133 qui peut être réglé apparemment par le changement du condensateur mais je vous conseille d'essayer le changement de fil : gratuit, rapide, efficace, tout le contraire de mon chauffagiste.

Merci aux auteurs des réponses 10, 11, 12.

Ayant pu, moi aussi, bénéficier de la grande valeur des renseignements donnés par la personne auteur des réponses 12 et 58 de la question n°10215 -que je remercie beaucoup au passage, je tiens à donner ma contribution à ce forum car la référence de la carte de ma chaudière n’a pas encore été indiquée et pourtant, elle produit aussi le même genre de panne.
J’ai une chaudière Brojte WGB 28C qui est équipée d’une carte LMU74.
Elle est de la même famille que les cartes évoquées dans le forum et a produit la même panne sur ma chaudière.
Bien que la carte soit légèrement différente, les noms des condensateurs (C203 et C209) et leurs valeurs sont les mêmes.
J’ai indiqué leur position sur la photo jointe.
Cependant, il y a une différence au niveau des tensions de défaut et de fonctionnement relevées pendant la réparation.
La tension relevée au niveau du condensateur C203 était de 14,5V pendant la panne et 15V pendant la tentative d’allumage.
Avant le dépannage, à froid, la chaudière pouvait démarrer une fois ; il y avait alors 15V-15,1V aux bornes de C203 à l’arrêt et 17,5V pendant l’allumage.
Après l’échange de C209 par un 0,15µF 630V, la tension est passée à 26,4V à l’arrêt et 28,2V pendant l’allumage.
Ensuite la tension varie de 28V (départ de flamme) à 28,5V (flamme puissante).
Bon courage à tous pour vos réparations.

Bonjour à toutes et à tous.
Information à cet emplacement du forum chauffage dépannage chaudières sera publiée l’image du jour BricoVidéo.
À ce jour 72 461 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus.
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement l'équipe du forum chauffage.

Bonjour,
Je suis l'auteur de la réponse 101.
Je complète mon message avec une photo de la carte complète et un zoom de la zone concernée pour aider à la localisation sur cette plaque.
J'ai remplacé le condensateur d'origine (celui de la photo) un 150nF 220V par un 150nF 600V
Cordialement.

Pour agrandir les images, cliquez dessus.

Bonjour,
J'ai eu comme vous tous la même erreur E133 sur ma chaudière et grâce à votre forum j'ai gagné au moins 500 €, somme que me demandait mon chauffagiste.
En deux heures avec ma femme on a méthodiquement suivi le post 70, numéroté les câbles et ça remarche super.
Merci à vous.
Emmanuel

Bonjour,
Je possède une boge avec carte LMU74.
J'ai le même souci, la chaudière s'allume et s'éteint quasi aussitôt avec erreur 133.
Je viens de commander le C209, un 150nm couleur jaune chez rs-spare.
Je vous tiens au courant si cela fonctionne pour moi.
Merci à tous de l'aide apportée.
Cordialement.
Ltr_mars

Pour ceux qui pratiquent l'électronique :

Je viens de réparer la carte d'un ami, en remplaçant le fameux condensateur C203, valeur nominale 0.15 microfarad. Suivant les judicieux conseils donnés sur ce forum.
J'ai passé le condensateur remplacé au capacimètre ... et trouvé seulement une capacité de ... 0.037 microfarad !!!
Je pense pouvoir donner l'explication suivante :

1°) La tension de service du condensateur d'origine semble trop faible, il vaudrait mieux utiliser une tension de service de 630 volts. (MKT)
2°) Du fait d'inévitables surtensions présentes sur l'alimentation électrique (230 Volts, valeur nominale), l'isolement dudit condensateur, calculée trop "juste", perce, et un mini arc jaillit à l'intérieur du condensateur
3°) Ce mini arc détruit une partie des électrodes internes (elles sont extrêmement minces), ce qui a pour effet de diminuer la valeur du condensateur.
4°) Ce type de condensateur est qualifié d'AUTOCICATRISANT, c'est à dire que le condensateur qui a subit une surtension qui a provoqué un mini arc interne, se "répare seul", en évitant de se mettre en court-circuit, ce qui pourrait être dramatique et conduire éventuellement à l'incendie.

A signaler que ce montage du condensateur + résistance à partir du 230 Volts est utilisé dans pas mal d'applications, afin d'assurer le démarrage des alimentations à découpage. Téléviseurs en particulier.

J'estime donc qu'il ne s'agit pas d'une erreur de principe de construction, mais plutôt d'une économie de bouts de chandelles. Je ne pense pas que l'obsolescence soit programmée dans ce genre d'application.

Par contre, on pourrait mettre en cause la responsabilité légale du fabricant (Siemens ??), au titre de la garantie liée à un VICE CACHE ! Même si la garantie contractuelle (2 ans mini) est échue, c'est la Loi !

Mais face à ce géant industriel, il me semble peu vraisemblable que l'action individuelle soit couronnée de succès.
Il faudrait appliquer au plus tôt une action de groupe, soutenue par une association de consommateurs.
Et surtout, faire beaucoup de bruit sur Internet !

Ou tenter une indemnisation via l'intervention (quasi gratuite et sans avocat) auprès du JUGE DE PROXIMITÉ, pour des préjudices inférieurs à 4.000 €uros.

Je souhaite bonne chance à tous les nombreux préjudiciés !

Signé : J.Henrion
Jeumont (adresse visible à l'annuaire).
Ingénieur électronicien retraité,
F4EPV (Esprit Particulièrement virulent)

Bonjour.

J'ai un problème similaire au vôtre.
A la différence que c'est sur une chaudière neuve Riello Tau 35 et que le condensateur C209 semble en bon état.
Cette chaudière a certainement été stockée un bout de temps avant que je ne l'achète, il est donc probable que sa carte LMU64 Siemens date un peu. Elle est en version de firmware 3.03.

J'ai réalisé une bonne partie du schéma, mais je n'arrive pas à identifier le composant cms marqué "C1G", un tout petit boitier d'environ 3mm de largeur à 6 pattes.
J'ai pensé à un NEC uPC2711T (un ampli large bande) dans un premier temps, mais le brochage ne semble pas cohérent, (les broches 2 et 3 devraient être en court-circuit sur ce composant (GND sur broches 2 et 3) alors qu'elles ne le sont pas sur le composant de la carte.

Quoiqu'il en soit, ce circuit de détection d'ionisation (circuit FID) est assez complexe, il est relié à la partie numérique de la carte par trois opto-isolateurs classiques CNY17-3 qui transmettent les mesures au processeur.

Selon ce que j'ai pu voir sur ce type de circuit, en regardant par exemple le schéma du brevet US 8085521 qui semble être dans l'ensemble assez similaire à ce qu'on trouve sur la platine LMU64, on a trois éléments principaux :
- une excitation haute tension haute impédance, découplée par le condensateur C210 de 15 nF. C'est du 230 Volts RMS alternatif directement prélevé sur la phase du secteur (après coupure par le capteur de surchauffe en broche X3-01).
- un probable circuit de décalage (bias) en tension continue, afin de favoriser le rapport signal/bruit de la mesure du courant d'ionisation en augmentant celui-ci. D’où certainement la présence du condensateur de découplage C210 sur l'alimentation AC de la sonde.
- un circuit permettant de mesurer le courant d'ionisation (qui est donc un courant continu car la sonde d'ionisation se comporte en gros comme une diode en série avec une résistance de forte valeur).

Lorsque la flamme apparaît, la tension alternative d'excitation (sinusoïde symétrique par rapport à la terre) est tirée vers le bas par l'effet redresseur de la sonde dans la flamme. Il apparait donc une tension et un courant continu sur le fil de la sonde, qu'on peut mesurer avec un bon multimètre classique en position uA DC. Les radios amateurs seront peut être intéressés de savoir qu'on peut réaliser une diode de détection radio avec une flamme. :)

Dans mon cas, je n''ai pas trouvé pour le moment de composants défectueux, mais il semble selon les tests et les mesures que je suis en train de réaliser que ce circuit soit extrêmement sensible. Lorsque j'enlève par exemple le boitier d'interface OCI420 (interface LPB qui sert à interfacer des boitiers de régulation externe pour en recevoir une consigne de température brûleur), le courant d'ionisation est divisé par deux. Ce qui semblerait vouloir dire que l'alimentation de la carte LMU a un problème, ou bien que certains circuits de la carte sont mal découplés les uns par rapport aux autres.

Pour info, j'ai un courant d'ionisation en fin de phase d'allumage qui est de 3 uA environ, ce qui est suffisant pour fournir l'information de détection flamme, mais pas suffisant pour autoriser le passage en phase de fonctionnement normale du brûleur. J'ai donc une coupure et blocage après trois essais, avec une erreur 128 / 571, courant d'ionisation trop faible. Si j'élève artificiellement le courant d'ionisation à par exemple 6 uA juste après l'allumage, l'erreur disparait.

En changeant la marque du condensateur C209 (toujours 150 nF), j'obtiens 1.5 uA en fin de phase d'allumage, ce qui est en dessous du seuil de détection flamme et produit donc la bonne vielle erreur 133.

Pour l'instant je n'ai pas trouvé l'origine exacte du problème. Il serait intéressant de travailler à plusieurs sur le problème, avec d'autres électroniciens (comme des radio amateurs, bienvenue F4EPV) pour déterminer l'origine exacte du problème, sachant que le constructeur de la chaudière ne semble pas vouloir m'aider. Je précise que je n'ai obtenu aucune information utile de sa part malgré mes demandes et relances et qu'il n'a pas donné de réponse à ma demande de remplacement du boitier LMU64. Siemens m'a aidé par contre en me fournissant des informations utiles et très précises, mais me renvoie à ce stade vers le constructeur de la chaudière (seul lui dispose du paramétrage LMU64 adéquat pour la chaudière en question) en me conseillant de demander l'échange de la sonde d'ionisation et / ou du LMU64. (la sonde d'ionisation référence 4038755 n'est pas disponible chez Riello et il n'y a pas de délai d'approvisionnement selon l'installateur qui est venu vérifier ma chaudière).

Je dispose sur place d'un oscillo Tektronix DPO5052, d'une sonde très haute impédance (594 Mohms) qui permet de faire des mesures directement sur le circuit sonde d'ionisation sans interférer avec la haute impédance du circuit, ainsi que l'appareillage classique en électronique et un plan de travail ESD.

Je précise que la partie brûleur de la chaudière fonctionne parfaitement, elle a été vérifié par un installateur agréé par la marque. Mais il ne veut plus intervenir tant que le boitier LMU 64 n'aura pas été remplacé par ses soins. Avec les interrogations que cela soulève évidemment en terme de prise en charge sous garantie et de délai pour obtenir un nouveau LMU64.

Mon problème est peut être l'occasion de faire la lumière sur cette carte LMU 64 qui semble poser des tas de soucis à des tas de personnes en ce qui concerne la détection d'ionisation.

Voici pour commencer un schéma de la partie détecteur FID. Il comporte peut-être une paire d'erreurs et omissions pour le moment, mais cela peut être un bon point de départ pour aider ceux qui maîtrisent ce type de circuits.

Il me serait utile d'avoir vos valeurs en ce qui concerne le courant DC en uA sur le fil de la sonde d'ionisation, lorsque le système fonctionne normalement.

Bonjour,
Nous n'avons pas reçu le schéma que vous mentionnez dans votre réponse.
Vous pouvez nous le faire parvenir en répondant à ce message, ou en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement l'équipe du forum chauffage

Le schéma n'est pas passé. Je tente à nouveau.

Pour agrandir l'image, cliquez dessus.

Problème résolu : défaut de conception et de fabrication sur le brûleur de la chaudière, la grille du diffuseur n'était pas à la masse, ou plus à la masse après le transport, car je suppose quand même que cette masse est vérifiée à l'usine.

D’où le courant d'ionisation trop bas. Il oscille maintenant entre 10 et 20 uA et plus d'erreur 133 ni 128.

La grille du diffuseur sur cette chaudière (Riello Tau 35) ne dispose pas d'un système fiable de mise à la masse. Le constructeur mise sur des passages de vis à travers les trous de fixation de la plaque du diffuseur.

Sur mon brûleur, les vis passaient pile au centre des trous, donc aucun contact, résistance infinie. De plus une vis était cassée (mauvaise soudure TIG de la tête de vis sur la tôle inox du diffuseur...) En pivotant très légèrement la grille après avoir desserré les vis, le contact s'est rétabli. J'ai tout de même ajouté une cosse, ce qui me semble la moindre des choses.

Pour info, le courant d'ionisation doit obligatoirement se trouver un chemin de retour, c'est la grille du diffuseur qui joue ce rôle par sa connexion à la masse. Si elle n'est pas à la masse, le retour du courant se fait soit par le couvercle du corps de chauffe, soit par la cuve du corps de chauffe. Etant donné la distance plus importante, et le fait que la flamme n'entoure pas ces éléments, le courant devient très faible.

J'ai du me débrouiller seul pour trouver cela. Je ne félicite donc ni Riello ni leur centre technique agrée pour m'avoir laissé tombé officiellement (belle mentalité), et pour m'avoir induit en erreur en me conseillant de remplacer la sonde d'ionisation ainsi que le contrôleur LMU64. Je garde leur courrier recommandé en souvenir.

Je souligne également le manque de compétence de ces acteurs en ce qui concerne la partie électronique de la chaudière. Aucun appareillage de test sur le terrain. Ils procèdent par tâtonnement, alors que de nos jours 80% de la chaudière repose sur de l'électronique.

Je n'ai jamais cru au problème de la sonde, mais le LMU64 m'a demandé pas mal de travail avant d'avoir la quasi certitude que le problème ne venait pas lui.

Un simple test du centre technique Riello sur le terrain pour valider le circuit de courant entre la sonde d'ionisation / masse aurait suffit à orienter le diagnostique dans la bonne direction. Il existe des méthodes pour faire ce test.
A condition de connaître les valeurs de courant d'ionisation à obtenir.

Merci pour votre réponse 10 et 11.
Effectivement l'erreur 133 correspond à l'inversion des polarités du branchement électrique à la prise de la chaudière.
Merci pour ces précisions.

Effectivement ?? Ce n'est pas du tout le problème rencontré.
Relisez bien les messages ci-dessus car votre intervention pourrait laisser croire qu'il s'agit d'un problème d'installation alors qu'il s'agit d'un défaut de fabrication sur une chaudière neuve.
Dans le cas présent, il s'agit d'un problème de conception et de fabrication de la chaudière Riello Tau 35, avec un défaut de mise à la masse de la grille diffuseur du brûleur.

L'erreur 133 peut avoir plusieurs causes, dont une panne sur le contrôleur LMU64, un problème avec la sonde d'ionisation (fuite de courant, ou rupture de continuité...), un problème de positionnement de la sonde, etc.

Donc vous ne pouvez absolument pas dire qu'elle correspond à une inversion des polarités (phase - neutre) à la prise de la chaudière, même si c'est une cause possible.

Au-delà du problème technique que j'ai pu régler moi-même, le principal problème que j'ai rencontré est une absence de support de la part du constructeur concernant ce problème d'erreur 128 et 133 ainsi qu'une prise en charge médiocre de la part d'un de leur centre technique, qui a finalement botté en touche avec l'envoi d'un courrier recommandé après un diagnostic erroné.

C'est cela qui est important, plus important que le problème technique en lui-même qui est résolu.

Bonjour.
Je possède une chaudière gaz à condensation Elco Euron HG30. elle contient le régulateur Siemens LMU54.
La chaudière s'arrête peu après le démarrage avec code 133, après plusieurs années de bons et loyaux services (cela ne peut pas être un problème de phase...).

J'ai donc vérifié l'électrode d'ionisation et l'ai nettoyée.
Le courant d'ionisation est de +/15µA. je pense que c'est OK.

J'ai remplacé par acquis de conscience le C209 par un 150nF X2 à la place du précédent (un 100nF X2 je pense qui me semblait OK après l'avoir dessoudé).

Je mesure désormais une tension de 27V au C203.
La chaudière ne démarre plus : le cycle de démarrage s'amorce bien, mais la flamme n'arrive pas et elle se met en défaut avec le code 151 désormais (problème LMU).? J'ai bien vérifié le recâblage qui est OK.

Une idée avant que je me décide à changer de carte LMU ?
Merci.

Continuation de la réponse 114.
Le technicien est venu. Il a identifié que la carte était défectueuse car la vanne électrique Gaz n'est pas alimentée lors du cycle d'allumage. Le coût de la carte est de 530€ HT...

Un relais défectueux ? Je vais regarder cela de plus près.
La chaudière a 10 ans, ne vaut-il pas mieux changer de chaudière ?
Merci.

Suite histoire du message 115.
J'ai remplacé le relais 24V qui se trouve à côté du c209.
Le relais avait pris un coup, de chaud lors du remplacement du c209.

La chaudière est repartie...
À suivre.

Bonjour,
Je viens de rencontrer le code erreur 133 persistant malgré plusieurs resets.
Ayant déjà remplacé le condensateur grâce à vous il y a quelques années, je me suis intéressé à l'électrode qui curieusement avait un écartement bien inférieur aux 4mm préconisés.
Une fois ajusté (avec le passage d'un foret de 4 pour contrôler la distance), la chaudière s'est remise en route.
Merci aux auteurs de cette solution déjà évoquée précédemment.

Bonjour.
Je suis en pleine galère sur ma chaudière Chappée Initia 2.24, par contre, j'ai pas eu de la chance de vous lire, mon plombier nous a fait acheté cette fameuse carte, mais malheureusement, l'erreur est toujours la même E168 parfois E160.
Je suis complètement novice, un peu d'aide serait bienvenue, voilà une semaine que je me chauffe mes bidons... Dur dur.

Bonjour,
Je possède une chaudière Geminox Thri 5-25.
Plusieurs erreurs 1-33 résolues par un reset.
A la lecture du forum, je décide de changer le condensateur C209 par un condensateur 150nF 400V X2.
Je fais cette manipulation le Samedi 24 Décembre, tout fonctionne bien.
Le Mardi 27 Décembre, les erreurs 1-33 réapparaissent. Après arrêt de la chaudière et pause, elle démarre puis s'arrête.
Le détendeur du compteur a été changé ce jour.
Depuis, plusieurs redémarrages avant erreur 1-33.
Je suis sur plancher chauffant.
La valeur 646 est bien à 8%.
Le chauffagiste est passé plusieurs fois et fini par préconiser le changement de la LMU64.
Je ne sais pas si j'ai une rondelle de limitation de tirage au niveau de ma courte évacuation ventouse horizontale.
En effet, je ne sais pas à quoi cela peut ressembler.
Dois-je rechanger ce condensateur selon vous ?
Dans l’attente de vos réponses.
Cordialement.

Même auteur que réponse 119
J'ai ressoudé un condensateur 150/400v/X2
La réparation a tenu 3 heures.
J'ai regardé le CMS 324, nous avons un Lm324m.
Un électronicien pourrait-il m'aiguiller SVP ?
Dans l'attente.

Toujours le même auteur question 109.
Juste avant l'apparition de cette erreur 1-33, le chauffagiste est intervenu sur une fuite d'eau en changeant la soupape de sécurité.
Lors de cette intervention, il a également nettoyé l'échangeur et touché au bloc moteur, apercevant une fente sur le brûleur.
Il n'a changé aucun joint ni mesuré les espacements des électrodes d'ionisation et de la sonde Tasserond.
Dans l'attente.
Cordialement.

Les piezos fonctionnent-ils, bruit et étincelle, vous avez certainement un hublot de surveillance.
L'embrasement a t-il lieu, apparition de la flamme ?
Et si ensuite le chaudière indique E133 avec extinction de la flamme, arrêt de la chaudière, c'est la sécurité qui a mal fonctionné et on est dans le cas développé largement sur ce forum.
Pour que la sécurité flamme fonctionne il faut une tension continue de 10 à 30V aux bornes du condensateur C203 ou sur le LM324 entre les pattes 4 et 11 (plus difficile à mesurer).
Le condensateur C209 est-il réellement à la bonne valeur 150nf, mesurable avec un multimètre en mode mesure capacité.
Je préconise de souder un 600V plutôt que 400V, il sera plus gros et l'entraxe sera plus large mais on a la place sur la carte LMU54 (LMU64 à voir) et on peut le souder en volant, même si ce n'est pas esthétique l'important est que ça marche.
Le 400V va se détériorer au fil du temps (quelques mois) mais pas quelques heures, sa valeur va baisser pour atteindre 20 à 30nf qui est le seuil pour lequel la sécurité flamme ne fonctionne plus (tension trop basse <10V).

Bonjour,
J'ai les mêmes symptômes que l'électronicien qui a proposé la solution du C209 (post 12 du sujet 10215).
J'ai trouvé les coordonnées d'une société spécialisée dans la réparation des cartes LMU de Siemens.
Selon la personne que j'ai eu au téléphone, la panne ne proviendrait pas de la carte car le changement du C209 n'a pas été concluant...
Je sèche et souhaiterai vos lumières.
Cordialement.

Bien qu'ayant ouvert des dizaines de fois le capot de la chaudière ces jours-ci, je me suis rendu compte qu'il y a un tuyau transparent déconnecté au niveau des deux extrémités.
Une de ses deux extrémités semble noircie par des fumées ?
Il y a un tuyau du même type qui part d'un bout à l'autre du corps de chauffe...
Le nouveau tuyau serait-il mal positionné ? Poreux ?
A quoi sert ce tuyau ?
J'essaierai de prendre des photos.

Bonjour.
J'ai une chaudière murale Chappée Luna 2.33 FFHTE, ma production de chauffage fonctionne correctement quand celui-ci se met en route !
Depuis 15 jours j'ai la température de mon eau chaude sanitaire qui a commencé à dysfonctionner, au début elle chauffait correctement à une température de 60° température initialement demandée, après elle s'est mise à se bloquer à une température de 40° toute seule alors qu'il lui était toujours demandé de chauffer à 60° quand le chauffage fonctionnait en même temps et que l'on tirait de l'eau chaude, celle-ci basculait bien en sanitaire mais montait à des températures d'environ 70°.
Là depuis hier quand je lui demande de l'eau chaude en sanitaire la chaudière se met en route mais ne m'allume plus le brûleur, quand je lui demande de l'eau sanitaire quand elle est en mode chauffage, elle bascule en mode sanitaire mais le brûleur se coupe et ne chauffe pas l'eau.
J'ai changé la carte mère ce n'est pas ça !!
J'ai fait un test sur la vanne 3 voies ça n'a pas l'air d'être ça non plus, le capteur de priorité ECS s'allume quand je lance le sanitaire !
Est-ce que l'on pourrait m'aider à trouver quelle pièce serait défectueuse ?
Merci d'avance !

Bonjour,
Le fameux tuyau plastique était connecté à la soupape de sécurité du circuit eau selon mon installateur.
Il a tenu à changer la LMU 64, les erreurs 1-33 persistent.
Il va tenter de changer la sonde d'ionisation.
Des idées de votre côté ?
Cordialement.

Bonjour,
Après changement de la sonde d'ionisation...
Le problème persiste, l'erreur 1-33 est toujours là.

Bonjour,
J'ai le même problème au bout de 5 fois que le chauffagiste est intervenu (changement de la carte électronique, du ventilateur et du bloc gaz).
Il s'est aperçu que le problème venait de la ventouse qui à l'installation a été mal posée (il y a 6 ans) problème d'air donc chaudière en erreur 133 E.
Demain le chauffagiste revient pour me poser une nouvelle ventouse.
Suite au prochain épisode...

Bonjour,
Et oui depuis le changement de ma ventouse plus d'erreur 133 E.
Je suis trop contente, mon porte monnaie moins, mais ma chaudière est comme neuve, j’espère qu'elle va me durer au moins 10 ans.
Courage à tous.

Bonjour,
Ma chaudière Perfinox affichait le code erreur E133, d'après les questions et réponses, j'ai vérifié la tension aux bornes du condensateur C203, elle était égale à environ 8V, j'ai commandé 10 condensateurs chez RS composants (ils ne vendent pas à l'unité) ça m'a coûté 3,16€ (1ère commande frais de port offerts), reçus le lendemain, remplacé le condensateur C209 fautif et la chaudière est repartie aussitôt.
Merci beaucoup aux différents forumeurs, vous êtes des champions !!!!:

Chaudière Geminox THRI de 2008

Condensateur de 150 nf déjà changé il y a 6 mois, puis arrêt brusque en E133 la semaine dernière.
Condensateur re-vérifié OK, finalement j'ai trouvé la résistance R215 de 1000 ohms grillée (très facile à tester à l’ohmmètre sans la dessouder).
Remplacée par une de 1,2 K, redémarrage immédiat, E133 disparu !
Mais lors du reset, j'ai toujours un E160 intempestif (le ventilateur se bloque à l'arrêt lors de la séquence de reset) nécessitant une relance à la main (attention, introduire la main avec précaution pour sentir la rotation des pales, et amorcer la rotation), ensuite en fonctionnement standard, le ventilateur n'étant jamais totalement à l'arrêt, l'erreur ne se produit plus.

Merci à tous, et particulièrement à l'auteur du schéma (Réponse 110) qui m'a permis de retrouver la valeur de R215 (le dernier anneau de couleur ayant blanchi sous l'effet de la chaleur).

Bonne chance et bon courage à tous.

Chappée type luna WGB 2.28 - ventouse - condensation GAZ - erreur code 151
Comment faire le reset de cette erreur, appuyer simultanément sur les 2 boutons (PROG) (sur photo chiffres 1-2) durant quelques secondes, va s'afficher un nombre (400 ?) clic sur +, passera à 405 et 410.
Ensuite clic sur -, reviendra à 405- 400, éteindre la chaudière (OFF), redémarrer (ON).
Peut-être refaire une réinitialisation (sur photo chiffres 0), la chaudière devrait redémarrer.

Changement du C209 sur une Chappée Duo 330 LT. Disparition immédiate de l'erreur E133.
Intervention d'une heure après avoir reçu le condensateur de chez Conrad ; 150nF//310V.
En espérant que ça tienne le coup pendant quelques années.
MERCI, MERCI, MERCI...

Bonjour.
J'ai eu le même problème après avoir refait mon électricité du sous sol, pourtant électricien...
En lisant les forums j'ai changé la LMU et les électrodes et j'avais toujours le code erreur E133.
Merci à celui qui m'a dit d'inverser phase neutre... La chaudière est répartie...

Bonjour
Merci à la personne qui a partagé la solution au code d'erreur 1.33
Plutôt que de remplacer le condensateur, j'ai soudé en // un second condo de 100nF 400V à l'arrière du PCB.
C'est encore plus simple, il y a la place dans le boitier et ça fonctionne.

Pour agrandir l'image, cliquez dessus.

Bonjour,

Installation de chauffage et ECS avec chaudière Geminox THRI 5-25 M75 de 2006 posée à mon domicile en 2015.
Aucun souci jusqu'à l'apparition du "fameux" code 133 il y a 15 jours.
Reset à tirelarigot et consultation des # forums dont celui-ci.
Commande du capricieux condensateur "C209" chez RS (ref 725 7525) hier, livraison ce jour à midi et remplacement dans la foulée.
Démarrage et test nickel !!!! A suivre donc.
Merci à tous les précédent.e.s contribut.rices.eurs et les génies du circuit imprimé.
Bonne journée.

Bonjour à tous.

Je possède une chaudière Chappée INITIA + DUO HTE 3.24
Depuis maintenant 1 mois je galère avec cette erreur 133, le réparateur est passé plusieurs fois (sous garantie car la chaudière est neuve, elle a 1 an).
Jusqu'au aujourd'hui, il a tenté un nettoyage de la chambre a combustion et des injecteurs, etc, changé le bloc gaz vérifier les pressions et le câblage etc, toujours pareil.

J'arrivais de temps en temps à le relancer, mais depuis 2 jours IMPOSSIBLE !
J'ai l'erreur 133 en permanence.
J'entends bien le gaz quand je lance, le "bruit" de l’étincelle mais aucune étincelle de visible depuis le hublot.
J'ai vérifié la carte, je ne trouve aucune des références précédentes (c209 ou lm324 etc.).
Je ne dois pas avoir la même carte.
C'est une Siemens, mais je ne vois pas d'étiquette avec la référence exacte.

Il a commandé le bloc électrique (désolé je ne connais pas le nom, c'est un petit boîtier bleu qui permet de faire l’étincelle a priori), mais je n'y crois pas trop ...
Il commence à faire très froid, et sans chauffage mais surtout sans eau chaude ça commence à être vraiment galère. :(
C'est fou le nombre de personne avec cette erreur 133 je ne comprends pas pourquoi Chappée ne réagit pas plus que ça.
Merci pour vos conseils.

En supplément de ma réponse 137, voici quelques images de ma carte.
Photo 1 et 2 c'est ma carte, nulle trace de c209 ou lm....
Photo 3 c'est le bloc gaz qui a été changé.
Photo 4 c'est ce que le technicien souhaite changer (pièce bleue tout en haut, commandée) mais je ne crois pas que le problème vient de lui. :(
J'ai passé toute ma soirée a essayé de relancer. Rien à faire.
Avant son passage de mardi j'arrivais à faire fonctionner de temps en temps, là c'est mort !

Pour agrandir les images, cliquez dessus.

Bonjour,
Pour information la ou les images que vous nous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum.
Mais les images dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande.
Cordialement l'équipe du forum-chauffage.

Bonjour,

Pour le membre inscrit HaKan FR (messages 137 & 138), le boitier bleu est le transformateur d'allumage (ce qui permet la génération du train d'étincelles provoquant l'inflammation du gaz).
Si vous entendez le "crépitement" des étincelles, et que vous n'en voyez pas, il y a peut être un problème avec l'électrode d'allumage ??
Pour donner suite à mon message (136) du 8/12 je n'ai eu aucun problème depuis ma réparation par changement de condensateur (C209).
Je complète en apportant les précisions suivantes : j'avais remarqué que le témoin (dessin de flamme vert) de présence de flamme mettait 1 ou 2 secondes à s'allumer (après démarrage du cycle d'allumage du brûleur) d'une part, et que d'autre part le témoin (vert) incorporé dans l'interrupteur d'alimentation électrique générale clignotait en permanence, voire disparaissait pendant le fonctionnement du brûleur.
Dysfonctionnements qui ont disparu depuis le remplacement du condensateur.
Bonne journée.

Bonjour,
C'est HaKaN_FR
Le problème ne vient pas de ce boitier bleu car je suis allé chez mon voisin avec, pour tester sur sa chaudière.
Ça fonctionne sans problème.
Le sien ne fonctionne pas sur le mien, donc le souci vient d'ailleurs...

Bonjour.
Pour le code erreur 137 à 141... le technicien vient de repasser ce matin.
Alors là... En fait c’était bien le bloc gaz dès le début c'est juste que la dernière fois, en branchant le transformateur d'allumage, il s'est inversé dans les câbles forcément pas d'arc électrique.
Il a remis un bloc gaz neuf, remis les câbles dans le bon sens, tout est OK... allumage du 1er coup.
1 mois de panne et une semaine complète sans eau chaude ni chauffage pour ça.

Bonjour HaKaN_FR

Vous avancez dans l'investigation !!!! Mais cela ne vous donne pas de chauffage, encore.
Ma remarque sur l'électrode d'allumage ? Les branchements de cette électrode sur le transformateur d'allumage ?
L'inversion éventuelle de polarité ?

Si, j'ai l'ECS, le chauffage. Pardon si mon message précédent n'était pas clair.
Pour résumer :
- Erreur 133 il y a environ 1 mois, avec possibilité de rallumer la chaudière de temps en temps après plusieurs reset.
- Après 1 semaine et enfin un rendez-vous avec le technicien (difficile à joindre), il passe faire un entretien et vérification.
La chaudière se lance, mais 4h après son départ erreur 133 à nouveau.
- Il y a 15 jours il passe avec un nouveau bloc gaz, démonte la chambre à gaz pour nettoyer et vérifier les électrodes, remonte le tout MAIS s'inverse dans les câbles de l’électrode (le boitier bleu) !! bien sûr il ne le remarque pas, ça ne marche toujours pas avec le nouveau bloc gaz, pas d'arc électrique, vérification des pressions gaz, air, fuite, etc. Appel à Chappée qui demande de regarder du côté de l’électrode pour le changer > commande de la pièce.
- Vendredi dernier (15 décembre), je me dis que la pièce n'est toujours pas là et pour vérifier que ça vient bien de ça, je vais chez ma voisine lui démonter son électrode et là je remarque que le câblage n'est pas pareil que chez moi... ni une ni deux, j’inverse les câbles chez moi et oh miracle, je vois les arcs qu'on ne voyait pas précédemment.
- J'appelle le technicien pour lui dire qu'il s'est trompé dans les câblages (et ça se dit professionnel ), bon une erreur ça peut arriver à tout le monde.
- Ce matin il revient avec un nouveau bloc gaz (car il avait remis l'ancien) > remis les câbles dans le bon sens et hop ça part du 1er coup.
J'ai essayé une dizaine de fois avec des espaces d’arrêter, éteindre, relancer la chaudière. Ça repart du 1er coup.
Pour le moment tout va bien....

La fausse joie... Ça a bien marché jusqu’à midi et après j’ai dû aller au boulot.
A mon retour ce soir, encore l'erreur 133.
J'ai ouvert le caisson, depuis le hublot je ne vois pas l'arc électrique...
L'électrode qui marchait a aussi rendu l'âme finalement ??

Bonsoir,

Là alors, c'est la guigne.
Question stupide certainement, si votre chaudière n'a qu'un an, pourquoi ne demandez-vous pas son remplacement complet sous garantie ?

Bonjour.
Et bien ils ne l'entendent pas de cette oreille apparemment... dernier test : changement de l’électrode (le boitier bleu) reçu aujourd'hui.
Si ça ne marche toujours pas, intervention d'un expert directement de chez Chappée (mais quand ?!!).
On verra bien, je teste ce soir.

Bonjour,
Alors, des news ? vous avez pu tester ?

Oui, hier soir changement de la pièce.
Déjà l'arc est beaucoup plus "visible". Quand je l'ai mis la chaudière s'est lancée immédiatement.
Malheureusement ce matin, erreur 133 encore... :(
Mais après un reset ça a refonctionné. J'imagine que ce soir je serais encore en 133.
Mardi un autre technicien plus "expert" va passer mais bon ...

Bonjour HaKaN FR,

Au vu de toutes les pièces testées et remplacées, vu que la chaudière n'a qu'un an de vie et vu que cette erreur 133 est provoquée à 75/80 % par un composant électronique du microprocesseur carte LMU64 (voir les différents messages à ce sujet dans ce forum), et que vous n'avez pas trouvé ce condensateur C209 sur votre carte (votre message 138 du 14/12), je vous préconiserais de faire remplacer cette carte.

Bon courage.

Bonjour.

Le technicien est repassé ce matin.
Je lui ai parlé de la carte électronique, il me dit que ça ne peut venir de ça.. têtu le monsieur.
Ce n'est pas le bloc gaz car déjà changé.
Ce n'est pas l'allumeur car déjà changé (mais du coup juste l'allumeur a été changé, pas les électrodes ni les câbles ni les "têtes" ...).
Il me dit que la pression de gaz n'est pas assez forte, il a mesuré 15.9 alors qu'il faut être à 17 mini.
J'ai donc appelé GRDF qui vient de passer, la pression est bonne au compteur et au départ du compteur gaz (+ de 22, c’était même à 27 un moment), donc pour eux il n'y a pas de soucis. Je n'arrive pas à rejoindre le technicien chauffagiste pour qu'il repasse, il ne répond pas.

Je ne sais plus quoi faire... ça fait plus d'un mois... en plein hiver... heureusement que je n'ai pas d'enfant.
Je ne sais pas non plus pourquoi je n'ai pas ce condensateur C209 sur ma carte.

Bon.
J'ai réussi à avoir le technicien, il a commandé une nouvelle carte complète...
Changement dès que ça arrive.

Le condensateur C209 est propre à un type de carte LMU54
Je crois que sur une carte LMU64 on a le même problème mais le repère du composant n'est pas le même.
Si le problème est le condensateur, vous avez la flamme qui apparait après le bruit des piezos (visible pas le hublot de la chaudière).
Comme c'est le système de détection de flamme qui est en défaut, la chaudière passe en erreur E133, alors qu'elle a parfaitement démarré.
Il faut chercher un composant qui fait environ 18x8mm et 15 de haut avec deux pattes soudées sur le circuit, qui est un condensateur avec marquage 150nFou 0.015uF 275V.
La mesure au capacimètre donnera quelques dizaines de nf, sa valeur aura bien baissé et c'est la raison du problème.
Il faut le remplacer par un condensateur 150nf 600V ou 1000V plus encombrant il faut juste avoir suffisamment de place autour pour pouvoir le souder, même si c'est pas beau l'important est que ça marche.
Il faut augmenter la tension admissible par ce condensateur et c'est la raison du problème, le condensateur est sous-dimensionné et se détériore dans le temps avec les fluctuations du réseau.
J'ai câblé un BFC238330154 (CAPA FILM 0.15uF 1KVDC RADIAL) référence DIGIKEY BC1894-ND.
Et plus de problème depuis deux ans alors qu'avec le condensateur d'origine je tenais 6 mois à 1 an entre deux remplacements.

Au début de cette affaire (l'affaire du condensateur), il y a 1 an ou 2, certaines personnes se sont faites remplacer la carte électronique par une neuve et au bout d'un an le problème est réapparu, car nous sommes en présence d'un problème générique de conception et c'est toute une génération de cartes qui est affectée, d'ailleurs il y a certainement plusieurs références toutes de la marque Siemens.
Je ne sais pas quelle carte vous avez, la mienne est une LMU54, la LMU64 est aussi concernée (une étiquette indique la référence).
Je serai vous je garderai la carte d'origine, l'idéal est bien sûr d'avoir quelques notions d'électronique pour opérer.
Après tout votre problème est peut-être tout autre.

Je ne trouve nulle part la référence, c'est marqué où ?
J'ai juste le logo Siemens.
Il faut démonter la carte ? Peut-être que l’étiquette se trouve en dessous...
Je n'ai rien qui ressemble à ce qui est décrit, mais je vais revérifier.

Bonjour,

Des nouvelles du technicien et du délai pour la carte.
Je vous mets un lien d'un site de pièces détachées avec la réf de la carte.
Bonne journée.
Le visiteur du message 140 et autres.

Oups, j'ai oublié le lien que voici :

https://www.esc-grossiste.fr/boutique/chappee-duo-324-ff-hte/41054-carte-electronique-pour-chappee-initiaplus-duo-324-ff-hte.html

Je n'ai pas la même carte que sur le lien, la mienne est légèrement différente.
Sinon je crois avoir trouvé la pièce, ce n'est pas un rectangle mais un cylindre chez moi, avec marqué 47nf/400 volt...
Vous confirmez que c'est bien ça ? Composant numéroté C01NC/C100 chez moi, bien caché sous les fils.

Pour agrandir les images, cliquez dessus.

Bonjour.

Pour information la pièce que vous avez entourée en rouge sur votre carte est un condensateur chimique.
Cordialement.

Ce n'est donc pas ça ? C'est la seule pièce avec l'information 47nF/400v... je n'ai rien d'autre... :(

Il faudrait vérifier la valeur avec un capacimètre fait-il toujours 47nF.
Sur la photo je vois deux boitiers qui pourraient être aussi des condensateurs, on a un alignement de 6 boitiers rectangulaires, je parle du 3ème et du 6ème en partant de la gauche, voir si une valeur capacitive est inscrite dessus et vérifier si le composant tient cette valeur.
Ne sachant pas où pourrait être le composant impliqué dans la fonction détection de flamme, voilà ce que je ferais, je vérifierai que les condensateurs sur le 220V donc dimension 20x10 mm environ de circonférence sont à la valeur attendue.

Bonjour HaKaN FR,

Je vous recommanderais, malgré tout, d'attendre la venue de votre technicien avec la nouvelle carte.
En effet, il y a, à mon sens, trop de confusions possibles entre les différentes cartes et différents composants électroniques.
Et manifestement, vous n’êtes pas un pro de l'électronique, sans aucune méchanceté de ma part.

Comme il est écrit, par ailleurs, il s'agit de gestion d'une chaudière à gaz et pas du charbon.
Et le gaz, c'est dangereux.

Bonne journée (l'invité du message 140 et autres).

Bonjour,
L'appareil étant encore garantie il est clair que je ne toucherais à rien, c'est plus par curiosité... ;)
J'aurais aimé mesurer pour voir si ça vient de ça ou si c’est encore autre chose.

Pour l'invité qui disait de garder l'ancienne carte, comme c'est un échange sous garantie je pense qu'ils voudront le récupérer.
Bonne journée.
Hakan

Bonjour HaKaN FR.
Des nouvelles de votre technicien ?

Bonjour,
La carte est arrivée (un peu long avec les fêtes), changement prévu demain matin... je croise les doigts !
Je vais en profiter pour lui demander de mesurer quand même les condensateurs, histoire de voir si ça vient bien de l'une de ces pièces...
Je vous tiens informé.
Bonne journée et bonne année !
Hakan

Bonjour,
Carte changée ce matin. Je vais tester pour voir ce que ça donne, même si je n'y crois pas trop...
Pour info la carte que j'ai sur ma Chappée INITIA + DUO HTE 3.24 est une Siemens LMS14.
Je n'ai pas pu garder l'ancienne carte car échange standard sous garantie donc le chauffagiste doit la renvoyer chez Chappée (qui finira surement à la poubelle).

J'ai bien revérifié à fond, il n'y a aucun condensateur comme les problèmes précédents donc ça doit venir d'autre chose... en tout cas aucun avec des valeurs en nF.

Et bien et bien... ça n'aura pas duré longtemps. Hier ça a bien tourné.
Ce matin devinez quoi ? Erreur 133 ! :( :(
Weekend en plus donc je ne peux pas appeler le chauffagiste... je ne sais plus quoi faire...

Bonjour,
Et plus d'erreur "133" ?

Si toujours en erreur 133 comme écrit dans mon message précédent. Je vais devenir fou.

Bonjour HaKaN FR,

C'est VALPRIVAS, l'invité du message 140 et les autres.

Si malgré ce changement de carte, et la présence du message 133, il faut que vous passiez au "cran" supérieur et menaciez votre vendeur/installateur/chauffagiste d'une action en justice.
Il a une obligation de résultat, d'autant que votre chaudière est sous garantie.
Faites lui un courrier en RAR, un autre à Chappée, et une copie de ces courriers à une association de consommateurs.
Il vous ballade depuis bientôt 1 mois, et n'a toujours pas réglé le problème.

Bon courage.
VALPRIVAS

Bonjour,
Cela fait même plus de 2 mois (fin octobre/début novembre) !!!

Un autre technicien va passer demain pour revérifier tout depuis le début, et surtout un point qui n'a jamais été vérifié : l'aération/ventouse etc. J'ai retrouvé un message plus haut (réponse 128/129) alors pourquoi pas ?!

Après ça si toujours rien je n'aurais d'autre choix que le courrier et la vitesse supérieure...

Bonsoir,

Oui, pourquoi pas.
Je pense malgré tout que ce sont des éléments concomitants.
La thèse d'un composant électronique faiblissant dans le temps me semble plus plausible, mais difficile à cerner.
J'espère que Chappée et/ou votre installateur vous offrirons une visite annuelle gratos au minimum, quand votre problème sera définitivement réglé !!!

Bon courage.
VALPRIVAS

Bonjour,
J'ai eu un nouveau technicien ce matin qui avait l'air beaucoup plus calé que les autres.
Dès son arrivée et au lancement de la chaudière, il a remarqué que le bruit de "crépitement" des électrodes bizarres (lorsque l'arc se fait).
Il a tout vérifié de fond en comble (pression gaz, évacuation, ventilation, etc.) tout est OK.
pas d'eau ou d'humidité dans la chambre de combustion.
Par contre en regardant l’électrode de plus près, il a remarqué une fissure sur la protection céramique, ça peut provoquer des "fuites" de l'arc ça non ? Car le crépitement, a froid, est en très effet bizarre...
Par contre à chaud, une fois que la chaudière s'est lancée et qu'on l’éteint/rallume, crépitement normal avec l'arc qui se fait correctement.

Il a commandé la pièce, il me tient informé dans la journée (ça devrait arriver rapidement d’après lui) et il va en profiter pour changer l’électrode d'ionisation en même temps.
La suite dans le prochain épisode...

Bonjour,

Je vois aujourd'hui beaucoup de commentaire et de solutions proposées pour ce défaut E133 mais je ne vois dans aucun diagnostic de notions de tension d'alimentation de toutes ces chaudières. La base d'une bonne installation c'est quand même de vérifier :
- Inversions Phase Neutre ?
- Tension entre la Phase et le Neutre ?
- Tension entre la Terre et le Neutre ?

Depuis la mise en place de la détection de flamme par sonde de ionisation, en vue de remplacer les veilleuses sur les chaudières, ces notions d'alimentations électriques sont d'actualités.
Quand vous avez des mises en sécurité avec un défaut E133 de manière intermittente il peut être lié à un phénomène d'inversion ou même plus couramment une tension élevée entre le neutre et la terre !!!

Est-on sûr que les solutions apportées dans tous ces échanges ne modifient pas le comportement de la chaudière, des détections de flammes, mettant potentiellement en danger les installations et les utilisateurs. N'oublions pas que c'est un chaudière gaz !!!

Effectivement, de tous les appareils, raccordés sur notre installation électrique, la chaudière (fioul ou gaz) utilisant la détection de flamme par ionisation est la plus sensible au tension entre le NEUTRE et la TERRE, elle devrez nous interpeller sur la qualité de nos installation électrique ou de l'alimentation de nos habitations. L'inversion PHASE et NEUTRE est encore plus grave car tous les protections peuvent se trouvées sur le Neutre de l'installation, d'après vous les cartes électroniques équipant tout nos appareils sont-elles protégées en ayant un seul fusible ?

Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

Bonjour VETC,
Dans mon cas le neutre/terre ainsi que les tensions ont été vérifiées plusieurs fois par les 3 techniciens (encore ce matin) et tout est OK de ce côté.

Bonjour,
Électrode d'allumage et d'ionisation changée ce jour.
On va voir ce que ça donne....
Je croise les doigts, car je n'en peux plus !

Ne désespérez pas, on est encore dans la période des souhaits de nouvelle année.
Bon courage.
VALPRIVAS

Bonjour !
Je ne vais pas crier victoire trop vite, mais depuis le changement des électrodes mardi, je n'ai plus revu l'erreur 133... espérons que ça dure !

Le plus fou dans l'affaire, ça fait depuis fin octobre qu'ils sont intervenus des dizaines de fois, dès la 1ère intervention du technicien j'avais soumis l’hypothèse des électrodes à changer mais il m'avait dit que non, ça ne pouvait pas venir de ça.... plus de 2 mois de galère et autant de pièces changées !!
Heureusement qu'il y a la garantie, je ne sais pas ce qu'il va se passer lorsque celle-ci sera fini.

Bonjour,
J'ai eu le même problème E133.
Impossible de remettre en route ma chaudière, car après 4 séquences de relance définie par le constructeur, pas d'allumage et code erreur E 133.
Hier soir après plusieurs essais dans la journée, la chaudière a redémarré. Au matin je m'attendais au pire car arrêts dans la nuit. Et bien non ! elle fonctionnait.
Dans la matinée j'ai effectué plusieurs arrêts et fonctionnement normal à chaque remise en route.
Le dépanneur qui est passé ce matin a eu ces derniers jours beaucoup de panne de ce genre. Les jours d'arrêt ont un point commun : Fortes rafales de vent ! Il se peut qu'une rafale de vent entre dans le conduit, vienne perturber le mélange Gaz / Air au moment où la chaudière cherche à se remettre en marche. Le vent entrant vient modifier la pression transmise par le petit tuyau transparent situé entre le ventilateur et la vanne de gaz.
En résumé : Cette panne peut être la conséquence de la conjonction d'un coup de vent assez violent et de la remise en marche (par l’électrode d'allumage) de la chaudière.
Je croise les doigts car ce matin pas de vent et les essais Arrêt / mise en marche OK.
J'ai quand même acheté des condos... on sait jamais.

Error 133E, LMU34 remplacer les condensateurs C107 (0.68 microfarad) et c13 (100 nanofarad).
Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonjour à toutes et à tous.
Ce topic étant devenu trop long, nous vous conseillons de poser une nouvelle question en suivant ce lien :
Poser une nouvelle question sur le forum chauffage
Cordialement. L'équipe du forum dépannage électroménager.
