Bonjour.
Chaudière 70° bien, si té réglable sur le retour radiateur, le fermer un peu pour freiner la circulation sur ce radiateur, voir le résultat.
Cordialement.

Bonjour,
OK ça marche, bonne année.
Cordialement.

Bonjour, meilleurs vœux à tous.

Je reviens sur le sujet après avoir dis "ça marche".
Ça marche mais maintenant j'entends un bruit d'eau qui passe dans les radiateurs gênant la nuit.
Que faire ?
Cordialement.

Bonjour,

Pour mieux vous répondre, pouvez-vous nous en dire plus sur votre installation de chauffage :
- Modèle, type, numéro de série et année de votre chaudière ?
- Votre chaudière est-elle équipée d'une sonde extérieure ?
- Votre chaudière est-elle équipée d'une sonde d'ambiance ou d'un thermostat d'ambiance ?
- Votre installation est-elle équipée de robinets thermostatiques ?

Dans l'attente de votre retour d'infos, tous nos vœux pour cette nouvelle année 2020.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

Bonjour,
En échange je vous adresse tous mes vœux 2020.
Chaudière Saunier Duval thema plus condens F30E 2009.
Oui sonde extérieure.
Thermostat Evohome Honeywell.
J'ai 11 radiateurs, 9 robinets thermostatiques connectés, 2 robinets simples (manuels).
Cordialement.

Bonjour,

Merci pour votre retour d'infos.

Votre problème est normal, vous avez une chaudière qui, si elle a bien été mise en service, a une puissance mini de 8.7 Kw pour un débit minimum de 500 litres : c'est énorme si tous les radiateurs équipés de robinet thermostatiques se ferment et qu'il reste seulement deux radiateurs d'ouvert.
Selon la surface habitable de votre logement, la région, votre puissance maximum devrait se situer entre 8 et 12 Kw.

Pouvez-vous nous transmettre ces infos ?
Dans un premier temps il faut réduire la vitesse de la pompe en vitesse 1 et ouvrir le bypass de la chaudière.

Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

Bonjour.
Je ne suis pas sûr d'avoir compris votre demande, surface 100m², région Yvelines (78), et comment je vois la puissance de la chaudière ?
Ensuite c'est quoi le by-pass ?
Pour la vitesse de la pompe je vais regarder si je retrouve la notice (j'espère qu'en vitesse 1 l'eau arrivera au dernier radiateur du circuit qui se trouve à l'étage).
Merci.

Re,
Sur la notice Menu de paramétrage j'ai :
Fonctionnement de la pompe :
1 = continu avec T.A. (réglage usine)
2 = discontinu avec brûleur
3 = permanent.

Cela ne doit pas être pour régler la vitesse.
Et a priori d'après une photo, il y aurait un bouton sur la pompe.

Bonjour.

J'ai trouvé la pompe et mis en vitesse 1

Par contre comment trouver le "bypass" a quoi ça ressemble ?
Cordialement.

Bonjour,

Merci pour votre retour d'infos.

Selon les derniers éléments transmis, les besoins en puissance chauffage de votre installation se situent entre 5 et 8 Kws. Ce qui veut dire que votre chaudière, même en puissance mini et en surpuissance.
Le débit de la pompe étant en rapport avec la puissance chauffage, cette dernière est aussi en sur débit.
Ce phénomène existant lorsque tous les radiateurs sont ouvert augmentera systématiquement lors que les radiateurs équipés de robinets thermostatiques vont se fermer.

Il est impératif de diminuer la vitesse de la pompe et de régler l'ouverture du bypass selon votre installation pour adapter le débit maximum en fonction de la configuration de votre installation.

Vous trouverez ci-joint les extraits de la notice de votre chaudière.

Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

Pour agrandir les images, cliquez dessus.

Bonjour, merci pour la réponse.

Étape 1 j'ai réglé la pompe en vitesse 1.
Pour le by-pass le plan ne m'aide pas car je n'y comprends pas grand chose, je trouve que ce n'est pas très ressemblant à ce que je vois sur la chaudière, peut-être auriez-vous une photo de la chaudière avec un gros plan du by-pass ?
Cordialement.

Bonjour.
Sur cette photo y a-t-il le by-pass ?

Pour agrandir l'image, cliquez dessus.

Bonjour,

Quelqu’un peut-il me dire où se trouve le robinet du bypass que je dois ouvrir ?
Cordialement.

Bonjour,

Même si votre photo est à l'envers, la vis de bypass est la vis blanche : ouvrez la en grand.

Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

Bonjour.

La vis tourne sans trouver de butée, alors je l'ai ouvert à 180° par rapport à la photo (le "téton" sur le carré de la vis est à l'opposé par rapport à la photo).
Cordialement.

Bonjour.
Depuis que le by-pass est ouvert, le radiateur le plus loin de mon installation ne chauffe que dans le bas.
Cela est en rapport avec le by-pass ?
Cordialement.

Bonjour,

Pour résoudre votre problème, vous devez faire un équilibrage de votre installation !!!

Même si une installation neuve est bien réglée, au fils des années des travaux de décoration peuvent complétement la dérégler (dépose de radiateur pour peinture ou tapisserie, remplacement ou déplacement de radiateur, pose de robinets thermostatiques...).

Il faut donc reprendre le réglage des coudes et tés de réglages de manière à ce que chaque radiateur reçoive le débit d’eau correspondant à sa puissance et nécessaire pour assurer la bonne température ambiante dans la pièce où il se trouve.

Pour commencer votre chaudière doit-être en mode chauffage (la pompe chauffage tourne et le brûleur fonctionne).
Ouvrez tous les radiateurs au maximum, vérifiez qu'aucun robinet n'est bloqué et si possible enlevez les têtes (ou cartouches) thermostatiques.
Ensuite, il vous faut reprendre le réglage de tous les coudes (ou tés) de réglage en partant du plus éloigné de la chaudière pour terminer vers le plus proche :
- le coude ou té du radiateur le plus loin sera ouvert en grand,
- le coude ou té du radiateur le plus proche sera presque fermé,
Une fois ce préréglage fait, il vous faudra vérifier les températures ambiantes de chaque pièce (pensez à bien laisser les portes fermées), les réglages se font par 1/4 ou 1/8 de tours, pas plus.
Enfin dès que les températures sont obtenues et stabilisées à la même valeur dans toutes les pièces, votre installation sera équilibrée.

Il vous restera à remettre les têtes (ou cartouches) thermostatiques et les régler si vous souhaitez des températures ambiantes différentes dans certaines pièces.

Dans l’attente de votre retour d’infos, pour la communauté et la richesse du forum.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

Bonjour.

D'accord avec vos explications, mais j'avais fait l'équilibrage comme préconisé dans votre post, avant d'ouvrir ce sujet.
Avant l'ouverture de ce post, la chaudière était à 73°, pompe vitesse 2, radiateurs chauds haut et bas, mais j'entendais l'eau couler.

Suite à l'ouverture du sujet, j'ai réglé la chaudière 50°, et pompe vitesse 1, le bruit de l'eau est très atténué, mais certains radiateurs sont chauds en haut et froids en bas.
J'ai remis 73° à la chaudière et les radiateurs sont chauds en haut et en bas.
Cordialement.

Bonjour,

Votre chaudière étant une chaudière à condensation, équipée d'une sonde extérieure, la température de départ vers les radiateurs est donc calculée selon la température extérieure.

Les secrets pour optimiser le fonctionnement d'une chaudière à condensation, garantir une économie d'énergie, une longévité de votre investissement, sécurisé et votre confort sont :

1- Une installation bien étudiée, des puissances d'émetteurs (radiateurs, plancher...) bien calculées, une installation équilibrée (chaque émetteur reçoit le débit d'eau correspondant à sa puissance).

2- La mise en place obligatoire de sa sonde extérieure. Cette sonde transmet en temps réel la température extérieure à la régulation de la chaudière et cette régulation pilote la chaudière pour envoyer la bonne température dans le circuit de chauffage (en jouant sur la variation de puissance du brûleur et le débit de la pompe de circulation).
Si vous demandez 20°C de température ambiante la chaudière gère la température minimum nécessaire pour avoir ces 20°C quel que soit la variation de la température extérieure.

3- La mise en place d'une sonde d'ambiance. Vous pourrez ainsi améliorer la précision de cette régulation en ajoutant une sonde d'ambiance. Cette sonde d'ambiance aura pour rôle d'informer la régulation et de lui dire comment évolue, de manière réelle, la température ambiante :
Si l'écart entre la température demandée et la température réelle est importante, la chaudière montera en puissance,
Si l'écart entre la température demandée et la température réelle est faible, la chaudière diminuera sa puissance,
Si l'écart entre la température demandée et la température réelle est nul, la chaudière reste à l'arrêt.

Sans ces deux éléments vous ne profitez pas des avantages de la chaudière condensation (modulation de la température de départ et de la puissance du brûleur). Vous transformez votre chaudière en une chaudière des années 80 et si vous y ajoutez un thermostat d'ambiance simple contact on se retrouve dans les années 90...

Quand on parle d'économies d'énergie, il faut bien avoir en tête deux choses :
- Faire varier la température ambiante de 1°C fait varier la consommation d'énergie de 7%,
- L'énergie la moins chère c'est celle qu'on ne consomme pas.

Le fonctionnement des chaudières condensation correspondent à ces deux affirmations, leur consommation en énergie dépend uniquement de la demande faite par l'utilisation (chauffage, eau chaude) en fonction de la température ambiante, des programmes horaires et de la température extérieure : l’intelligence est dans la chaudière…

Pour compléter une installation bien équilibrée, on peut mettre en place des têtes thermostatiques, sur les radiateurs, pour gérer les apports gratuits en énergie (soleil, insert, poêle, appareils électroménager, cuisines...), ils anticipent l'arrêt des radiateurs au moindre apport. La consommation de la chaudière diminue : attention les robinets thermostatiques ne remplacent pas un bon équilibrage !!!

Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

Bonjour,
Merci pour toutes ces explications claires et instructives.

Dans mon cas il est dommage que la température de l'eau de chauffage de la chaudière est seulement de 50° ou 73°, car à 50° les radiateurs ne chauffent pas assez, et à 73° ils sont bouillants.
Une température intermédiaire par exemple 60° me paraitrait idéale.
Qu'en pensez-vous ?
Cordialement.

Bonjour,

Pouvez-vous nous confirmer que :
- Votre chaudière est bien en mode "Auto"
- Vous avez bien une sonde extérieure de raccordée sur cette chaudière,
- Votre courbe de chauffe est bien sur 1.5.

Sur une chaudière condensation, la température de départ doit être modulante selon la température extérieure : elle ne doit pas être contrôlée manuellement !!!

Votre chaudière est-elle pilotée par votre thermostat EVOHOME ?
Quel est le type de boitier de commande ?

Merci de répondre précisément aux différentes questions de nos posts.

Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

Bonjour.
Il y a une sonde extérieure.
La chaudière est pilotée par EVOHOME.

Type de boitier de commande c'est quoi ?
Chaudière en mode auto, comment je fais pour le savoir ?
Pour la courbe comment je vérifie ça ?
Cordialement.

Bonsoir.

Une petite réponse peut-être.
Bonne soirée.

Bonjour,

Pour piloter vos têtes motorisées de radiateurs, votre thermostat EVOHOME communique par voie radio.

Si votre thermostat pilote également votre chaudière, cette dernière doit être équipée d'un module :
- Soit BDR91A100 commande en tout ou rien,
- Soit R8810A1018 commande en OPENTHERM,

Quel est la version de ce module et comment est câblé ce module ?

Votre chaudière est équipée d'une sonde extérieure donc la température de départ vers les radiateurs devrait varier selon cette température extérieure et non être fixe 50 ou 73°C comme vous le précisez.

Quelle est la valeur de la courbe de chauffe ?
La sonde extérieure est-elle bien activée dans la régulation de la chaudière ?

Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

Bonsoir.

A OK oui c'est un BDR91
Oui la sonde est activée elle est sur l'écran chaudière

Pour la courbe de chauffage sur la notice c'est menu COD 6, et lorsque je mets ce code 6 sur ma chaudière j'ai une clé et 21 qui s'affiche ,le code 6 n'est pas bon.

Exemple : sur ma notice pour température max chauffage c'est le code 4, mais dans mode je dois faire défiler jusqu’à 96 pour voir la température.

Bonjour.
Pensez à moi merci.
Cordialement.

Bonjour,

Vous devez rentrer les valeurs suivantes aux lignes :
- Cod. 3 --> 28°C
- Cod. 4 --> 73°C
- Cod. 6 --> 1.5
- Cod. 7 --> 20
Ne modifiez que ces paramètres et rien d'autre !!!
Ci-joint la procédure d'accès.

Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

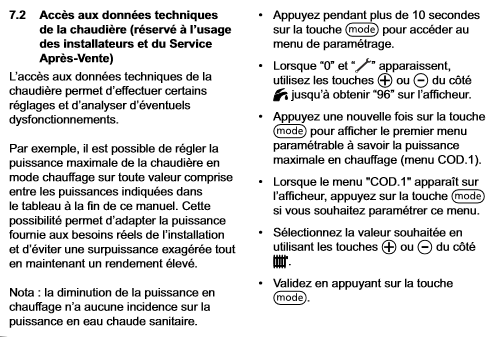

parametres thema plus condens f24 30 e 1 sur 2.png

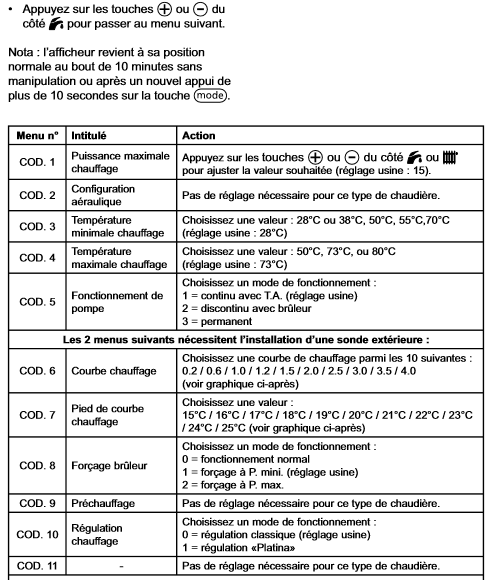

parametres thema plus condens f24 30 e 2 sur 2.png

Bonjour,
J'ai fait les réglages indiqués ci-dessus.
Pour info il y avait :
cod 3 = 28
cod 4 = 50
cod 6 = 3
cod 7 = 23
Cordialement.

Bonjour,
Après une journée avec les nouveaux réglages, voici ce que je constate :
Baisse de température importante des radiateurs, et les pièces ont du mal à atteindre la température de consigne.
Dois-je mettre la température de l'eau à 73° ?
Cordialement.

Bonjour,
Que pensez-vous de mon constat ? le manomètre de température indique à chaque fois que je regarde 40/42°.
Cordialement.

Bonsoir,
Une petite réponse svp.
Cordialement.

Bonsoir,
Le résultat que vous obtenez ne vous convient pas puisque vous nous précisez que "les pièces ont du mal à atteindre la température de consigne".
Mettez les valeurs que je vous ai transmis dans mon poste du 31 Janvier 2019 et tenez-moi au courant.

Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

Bonjour,

Dans ma réponse du 1er février j'ai indiqué que j'avais mis vos réglages sur ma chaudière.
Et à la suite les valeurs que je précise sont celles qui étaient sur la chaudière avant que j'installe vos valeurs.
Cordialement.
