Conduit d'amenée d'air de chaudière à condensation conforme ?
Actuellement
24 640
questions dans le
forum chauffage
18468
Question Forum Chauffage : Conduit d'amenée d'air de chaudière à condensation conforme ?
Bonjour et bonne année à tous,
Mon chauffagiste a installé dans le cellier une chaudière à condensation. Comme montré sur la photo jointe :
- Le conduit concentrique coudé sortant de la chaudière est raccordé à une cheminée ronde en fibrociment tubée montant du plafond de la cuisine voisine.
- Le conduit concentrique extérieur d'amenée d'air s'arrête après le coude. Seul le conduit intérieur d'évacuation des gaz brulés est relié au tubage de la cheminée.
- A la base de la cheminée l'espace entre le tubage intérieur et la cheminée est bouché.
La prise d'air de la chaudière se fait donc sous le plafond de la cuisine, à l'intérieur d'un coffrage en bois amovible qui cache ces conduits.
Question d'un béotien : Est ce normal et conforme à votre avis ?
- Le conduit concentrique extérieur d'amenée d'air ne doit-il pas plutôt se prolonger jusqu'à la base de la cheminée, pour que la prise d'air soit par la cheminée ?
- Inversement si c'est normal et conforme comme le dit mon chauffagiste, ne serait-il pas plus simple et rationnel que la prise d'air se fasse directement dans le cellier au dessus de la chaudière (qui a une arrivée d'air basse extérieure), plutôt que dans le coffrage sans arrivée d'air de la cuisine ?
Merci par avance pour vos avis éclairés qui seront très appréciés.
Pour agrandir l'image, cliquez dessus.
Mon chauffagiste a installé dans le cellier une chaudière à condensation. Comme montré sur la photo jointe :
- Le conduit concentrique coudé sortant de la chaudière est raccordé à une cheminée ronde en fibrociment tubée montant du plafond de la cuisine voisine.
- Le conduit concentrique extérieur d'amenée d'air s'arrête après le coude. Seul le conduit intérieur d'évacuation des gaz brulés est relié au tubage de la cheminée.
- A la base de la cheminée l'espace entre le tubage intérieur et la cheminée est bouché.
La prise d'air de la chaudière se fait donc sous le plafond de la cuisine, à l'intérieur d'un coffrage en bois amovible qui cache ces conduits.
Question d'un béotien : Est ce normal et conforme à votre avis ?
- Le conduit concentrique extérieur d'amenée d'air ne doit-il pas plutôt se prolonger jusqu'à la base de la cheminée, pour que la prise d'air soit par la cheminée ?
- Inversement si c'est normal et conforme comme le dit mon chauffagiste, ne serait-il pas plus simple et rationnel que la prise d'air se fasse directement dans le cellier au dessus de la chaudière (qui a une arrivée d'air basse extérieure), plutôt que dans le coffrage sans arrivée d'air de la cuisine ?
Merci par avance pour vos avis éclairés qui seront très appréciés.
Pour agrandir l'image, cliquez dessus.
14 janvier 2017 à 10:03
Réponse 1 d'un contributeur du forum
Invité
Conduit d'amenée d'air de chaudière à condensation conforme ?
Invité
Bonjour,
Comme je ne comprends pas très bien où est prise la photo, une réponse d'ordre général :
Il n'est pas obligatoire que l'entrée d'air se fasse par la cheminée. Ce type de montage se nomme "B23P".
Voici une définition, puisée sur internet:
"Les chaudières types B22P / B23P se caractérisent par un mode de fonctionnement particulier : elles puisent l'air frais comburant dans la pièce (ventilée) où se trouve l'appareil, alors que les gaz brûlés sont évacués sous la pression générée par la chaudière, dans un conduit simple paroi qui débouche généralement en toiture".
Meilleurs sentiments.
GC
Comme je ne comprends pas très bien où est prise la photo, une réponse d'ordre général :
Il n'est pas obligatoire que l'entrée d'air se fasse par la cheminée. Ce type de montage se nomme "B23P".
Voici une définition, puisée sur internet:
"Les chaudières types B22P / B23P se caractérisent par un mode de fonctionnement particulier : elles puisent l'air frais comburant dans la pièce (ventilée) où se trouve l'appareil, alors que les gaz brûlés sont évacués sous la pression générée par la chaudière, dans un conduit simple paroi qui débouche généralement en toiture".
Meilleurs sentiments.
GC
14 janvier 2017 à 12:06
Réponse 2 d'un contributeur du forum
Conduit d'amenée d'air de chaudière à condensation conforme ?
Merci GC pour la réponse générale,
Désolé, j'aurais dû préciser que la photo est prise dans la cuisine où passe la conduit au dessus d'un placard.
A gauche on voit le conduit coudé concentrique blanc qui traverse le mur derrière lequel est la chaudière dans le cellier.
A droite on voit la base de la cheminée en fibrociment
La cuisine n'a pas d'entrée d'air extérieure ni haute ni basse, dont pas considérée comme ventilée ?
Désolé, j'aurais dû préciser que la photo est prise dans la cuisine où passe la conduit au dessus d'un placard.
A gauche on voit le conduit coudé concentrique blanc qui traverse le mur derrière lequel est la chaudière dans le cellier.
A droite on voit la base de la cheminée en fibrociment
La cuisine n'a pas d'entrée d'air extérieure ni haute ni basse, dont pas considérée comme ventilée ?
14 janvier 2017 à 13:18
Réponse 3 d'un contributeur du forum
Conduit d'amenée d'air de chaudière à condensation conforme ?
Et je reprécise aussi que le conduit sera fermé dans le coffrage amovible.
14 janvier 2017 à 13:41
Réponse 4 d'un contributeur du forum
Invité
En tout état de cause votre chauffagiste a l'obligation de vous fournir un certificat de conformité.
Et en cas de doute vous pouvez, moyennant une somme raisonnable, demander à un organisme tel que Qualigaz de visiter votre installation.
Vous aurez alors une certitude.
GC
Conduit d'amenée d'air de chaudière à condensation conforme ?
Invité
Citation :J'avoue être très perplexe... Pourquoi un tubage ?... (En principe le conduit intérieur se prolonge jusqu'au toit). Par où arrive l'air ?...
Seul le conduit intérieur d'évacuation des gaz brulés est relié au tubage de la cheminée.
- A la base de la cheminée l'espace entre le tubage intérieur et la cheminée est bouché
En tout état de cause votre chauffagiste a l'obligation de vous fournir un certificat de conformité.
Et en cas de doute vous pouvez, moyennant une somme raisonnable, demander à un organisme tel que Qualigaz de visiter votre installation.
Vous aurez alors une certitude.
GC
14 janvier 2017 à 16:40
Réponse 5 d'un contributeur du forum
Conduit d'amenée d'air de chaudière à condensation conforme ?
Merci GC.
Le tubage d'une cheminée extérieure en fibrociment est nécessaire (je crois pour éviter un refroidissement trop important des gaz).
Le conduit intérieur est raccordé au bas du tubage.
L'air amené à la chaudière par le conduit extérieur concentrique (qui s'arrête dans la cuisine dans le coffrage étanche qui le cache) vient donc en fait indirectement du cellier via le large trou du mur entre cellier et cuisine où passe le conduit.
C'est compliqué, je ne sais si c'est acceptable, et même si ça l'est il aurait été plus simple d'arrêter le conduit extérieur d'amenée d'air directement dans le cellier, non ?
Le tubage d'une cheminée extérieure en fibrociment est nécessaire (je crois pour éviter un refroidissement trop important des gaz).
Le conduit intérieur est raccordé au bas du tubage.
L'air amené à la chaudière par le conduit extérieur concentrique (qui s'arrête dans la cuisine dans le coffrage étanche qui le cache) vient donc en fait indirectement du cellier via le large trou du mur entre cellier et cuisine où passe le conduit.
C'est compliqué, je ne sais si c'est acceptable, et même si ça l'est il aurait été plus simple d'arrêter le conduit extérieur d'amenée d'air directement dans le cellier, non ?
14 janvier 2017 à 19:38
Réponse 6 d'un contributeur du forum
Invité
Le plus classique aurait été de ne pas interrompre le conduit d'amenée d'air entre la cheminée et la chaudière.
Mais chaque longueur et chaque coude a son coût....
Ceci est-il la cause de cela ?
Je ne sais pas.
GC
Conduit d'amenée d'air de chaudière à condensation conforme ?
Invité
Citation :Ah bon...
Le conduit intérieur est raccordé au bas du tubage.
Le plus classique aurait été de ne pas interrompre le conduit d'amenée d'air entre la cheminée et la chaudière.
Mais chaque longueur et chaque coude a son coût....
Ceci est-il la cause de cela ?
Je ne sais pas.
GC
14 janvier 2017 à 22:47
Réponse 7 d'un contributeur du forum
Conduit d'amenée d'air de chaudière à condensation conforme ?
Bonjour.
Et bien moi j'ai la même chose (sauf qu'il s'agit d'un sous sol) et le conduit de la chaudière a double parois monte d'environ 1 mètre dans le conduit de cheminée en brique, l'air est donc aspiré a cet endroit, et je me demande si c'est normal ? au final l'air aspiré est évidemment celui de la pièce.
Pour le reste il continue en flexible jusqu'à débouché en toiture que pour l'évacuation.
Je précise que mon conduit de cheminée est ouvert (au plafond de la pièce ou est implantée la chaudière) ainsi qu'en toiture ou il y a un chapeau de cheminée, avec une crépine au bout du tuyau plastique.
Qu'en pensez vous ?
Merci.
Et bien moi j'ai la même chose (sauf qu'il s'agit d'un sous sol) et le conduit de la chaudière a double parois monte d'environ 1 mètre dans le conduit de cheminée en brique, l'air est donc aspiré a cet endroit, et je me demande si c'est normal ? au final l'air aspiré est évidemment celui de la pièce.
Pour le reste il continue en flexible jusqu'à débouché en toiture que pour l'évacuation.
Je précise que mon conduit de cheminée est ouvert (au plafond de la pièce ou est implantée la chaudière) ainsi qu'en toiture ou il y a un chapeau de cheminée, avec une crépine au bout du tuyau plastique.
Qu'en pensez vous ?
Merci.
08 octobre 2021 à 13:36
Réponse 8 d'un contributeur du forum
Conduit d'amenée d'air de chaudière à condensation conforme ?
Bonjour,
Afin de pouvoir vous répondre de manière individuelle et précise il est important de poser une nouvelle question. En ne respectant pas ce principe votre question risque de ne pas être traitée et vous risquez de ne pas avoir de mail vous indiquant que vous avez une nouvelle réponse.
Pouvez-vous nous transmettre des photos de votre installation ?
Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Afin de pouvoir vous répondre de manière individuelle et précise il est important de poser une nouvelle question. En ne respectant pas ce principe votre question risque de ne pas être traitée et vous risquez de ne pas avoir de mail vous indiquant que vous avez une nouvelle réponse.
Pouvez-vous nous transmettre des photos de votre installation ?
Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
08 octobre 2021 à 20:48
Réponse 9 d'un contributeur du forum
Conduit d'amenée d'air de chaudière à condensation conforme ?
Bonjour,
Je comprends.
Voilà ce que j'ai, cette partie monte d'environ 1 mètre dans le conduit brique, puis c'est un flexible de 80 qui monte jusqu'en sortie de cheminée.
Pour agrandir l'image, cliquez dessus.
Je comprends.
Voilà ce que j'ai, cette partie monte d'environ 1 mètre dans le conduit brique, puis c'est un flexible de 80 qui monte jusqu'en sortie de cheminée.
Pour agrandir l'image, cliquez dessus.
09 octobre 2021 à 23:36
Réponse 10 d'un contributeur du forum
Conduit d'amenée d'air de chaudière à condensation conforme ?
Bonjour,
Si votre conduit concentrique (diamètre 80/125) ne monte pas jusqu'en haut et ne sort pas du conduit de cheminée : votre installation n'est pas conforme !!!
Ci-joint une illustration de ce que vous devriez avoir...
Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Si votre conduit concentrique (diamètre 80/125) ne monte pas jusqu'en haut et ne sort pas du conduit de cheminée : votre installation n'est pas conforme !!!
Ci-joint une illustration de ce que vous devriez avoir...
Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
11 octobre 2021 à 12:43
Réponse 11 d'un contributeur du forum
Conduit d'amenée d'air de chaudière à condensation conforme ?
Du coup je ne vois pas la différence, c'est bien ça rigide concentrique, puis je suis en flexible jusqu'en sortie de toiture.
Par contre ce montage, comme moi ou sur votre schéma ne risque-t-il de laisser la chaudière d'absorber des débris, poussière ou autre ?
Par contre ce montage, comme moi ou sur votre schéma ne risque-t-il de laisser la chaudière d'absorber des débris, poussière ou autre ?
13 octobre 2021 à 22:24
Réponse 12 d'un contributeur du forum
Conduit d'amenée d'air de chaudière à condensation conforme ?
Bonjour,
Comme je vous le précise dans mon précédant post, votre raccordement de conduit n'est pas conforme.
- La partie concentrique (de la sortie de la chaudière jusqu'à l'entrée dans le conduit) doit être complétement étanche : ce qui n'est pas le cas sur la photo que vous nous avez transmis.
- L'entrée dans le boisseau doit être complétement fermée par une plaque d'adaptation de la marque de vos accessoires de ventouse (photo ci-jointe).

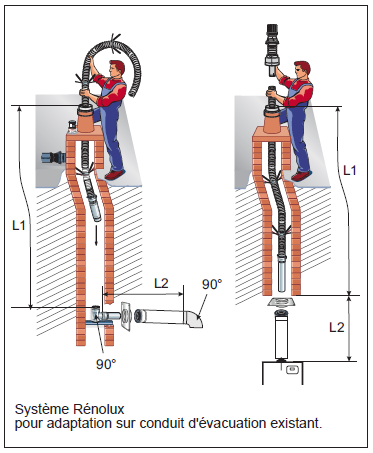

kit renolux.png
