Question Forum Chauffage : Problème chaudière De Dietrich DTG S 115 Diematic Eco Nox
Bonjour.
Je sais que le sujet est revenu plusieurs fois, mais hier, suite à la révision annuelle de ma chaudière, cette dernière ne veut plus se relancer.
La veilleuse ne tient pas.
Le technicien a fait l'ensemble des tests, a procédé au remplacement du thermocouple et a vérifié le thermostat de sécurité, mais rien de plus. Pour lui, tout est OK et il en conclut un défaut de carte mère.

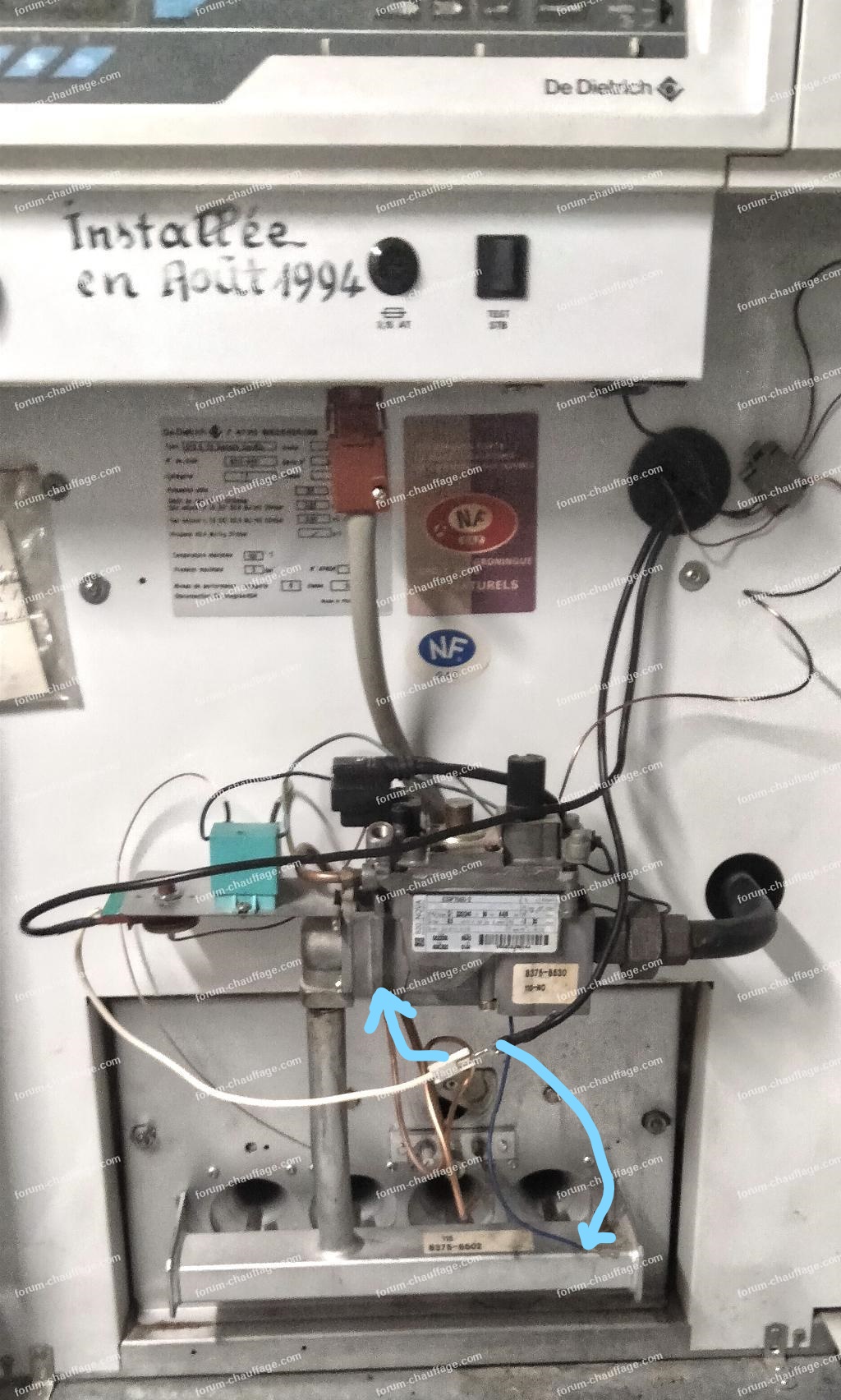

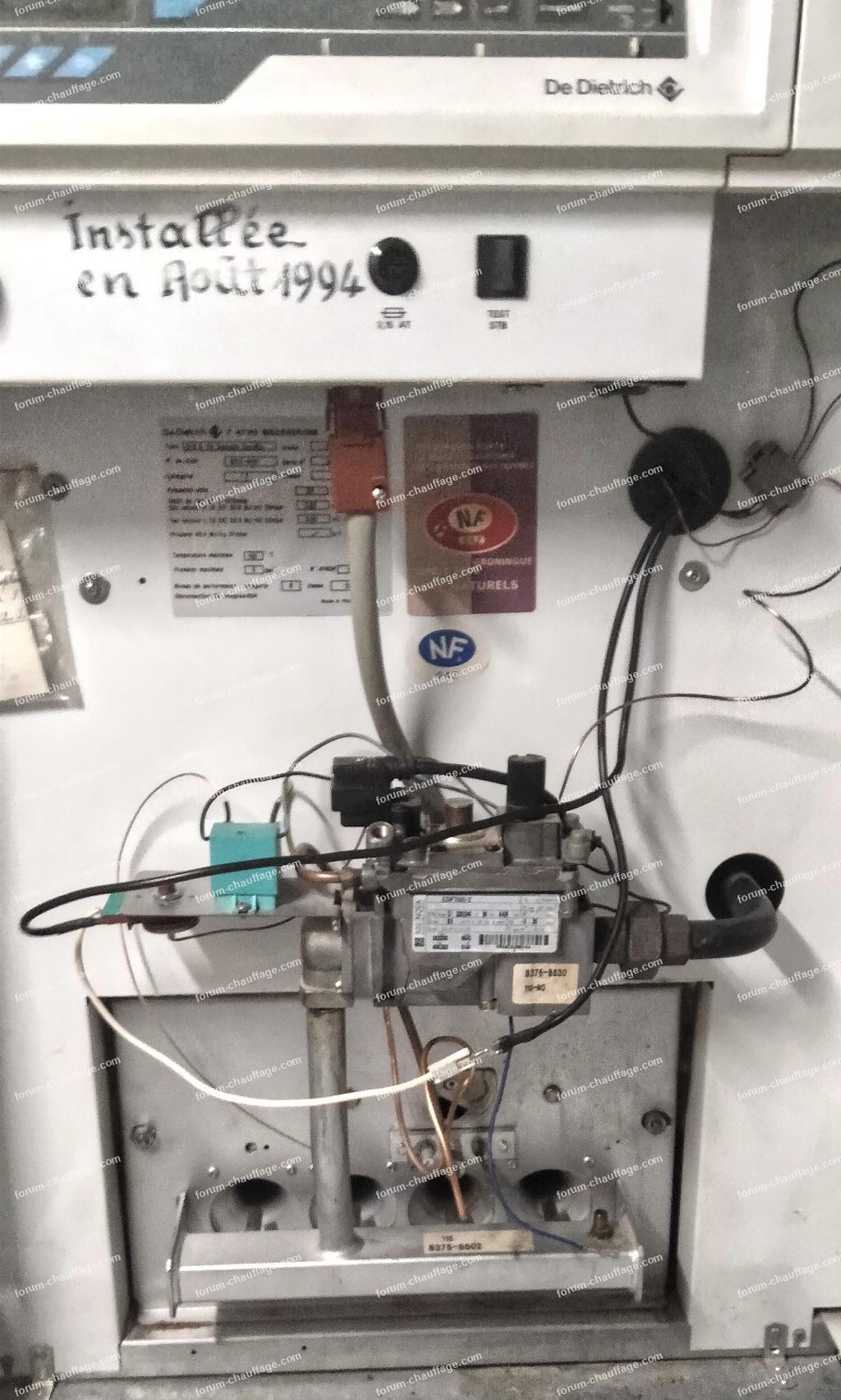

Toutefois, j'ai tout de même un sérieux doute sur le branchement (photo ci-jointe).
J'ai un câble bleu qui pendouille et je n'ai pas souvenir que cela était comme cela, en dépit de ce que me dit le technicien.
De même, les deux câbles du thermostat de sécurité, je n'avais pas souvenir qu'ils se connectaient tous les deux vers les câbles sortant de la chaudière.
Je n'y connais pas grand chose, alors je vous remercie pour vos avis, lumières et si quelqu'un aurait le même modèle et pouvait me retourner une photo des branchements afin de comparer, ce serait cool.
Merci à vous.
Pour agrandir l'image, cliquez dessus.
Je sais que le sujet est revenu plusieurs fois, mais hier, suite à la révision annuelle de ma chaudière, cette dernière ne veut plus se relancer.
La veilleuse ne tient pas.
Le technicien a fait l'ensemble des tests, a procédé au remplacement du thermocouple et a vérifié le thermostat de sécurité, mais rien de plus. Pour lui, tout est OK et il en conclut un défaut de carte mère.
Toutefois, j'ai tout de même un sérieux doute sur le branchement (photo ci-jointe).
J'ai un câble bleu qui pendouille et je n'ai pas souvenir que cela était comme cela, en dépit de ce que me dit le technicien.
De même, les deux câbles du thermostat de sécurité, je n'avais pas souvenir qu'ils se connectaient tous les deux vers les câbles sortant de la chaudière.
Je n'y connais pas grand chose, alors je vous remercie pour vos avis, lumières et si quelqu'un aurait le même modèle et pouvait me retourner une photo des branchements afin de comparer, ce serait cool.
Merci à vous.
Pour agrandir l'image, cliquez dessus.
28 novembre 2023 à 09:55
Réponse 1 forum dépannage chaudières
Problème chaudière De Dietrich DTG S 115 Diematic Eco Nox
Bonjour.
Effectivement votre technicien s'est complétement planté : en remplaçant le thermocouple (qui n'est pas une pièce d'origine DE DIETRICH mais un universel) il n'a pas recâblé correctement la sécurité de surchauffe et la sécurité de débordement fumées qui doivent être en série avec la bobine de sécurité (celle alimentée par le thermocouple) : attention un thermocouple universel ne délivre pas la même tension qu'un thermocouple d'origine sur la bobine du bloc gaz, cette tension plus faible plus la dérivation vers les différentes sécurités, peut ne pas coller la bobine !!!
Le fil blanc avec la cosse blanche devrait être serrée sous l'écrou du thermocouple (au niveau du bloc gaz).
Ce fil blanc passe ensuite par la sécurité de surchauffe (boitier noir à gauche) puis ressort en câble noir pour aller vers la sécurité de débordement fumées (trou noir en haut à droit) et revient avec un câble noir qui devrait être raccordé au fil bleu.
N'étant pas sur place pouvez-vous nous transmettre des photos plus zoomées de la vanne gaz, du thermocouple, des cosses et des différentes raccordements ?
Rien à voir avec la carte mère !!! ne la faites pas remplacer !!!
Votre technicien n'a pas fait son travail correctement : Qui est ce prestataire ?
Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Effectivement votre technicien s'est complétement planté : en remplaçant le thermocouple (qui n'est pas une pièce d'origine DE DIETRICH mais un universel) il n'a pas recâblé correctement la sécurité de surchauffe et la sécurité de débordement fumées qui doivent être en série avec la bobine de sécurité (celle alimentée par le thermocouple) : attention un thermocouple universel ne délivre pas la même tension qu'un thermocouple d'origine sur la bobine du bloc gaz, cette tension plus faible plus la dérivation vers les différentes sécurités, peut ne pas coller la bobine !!!
Le fil blanc avec la cosse blanche devrait être serrée sous l'écrou du thermocouple (au niveau du bloc gaz).
Ce fil blanc passe ensuite par la sécurité de surchauffe (boitier noir à gauche) puis ressort en câble noir pour aller vers la sécurité de débordement fumées (trou noir en haut à droit) et revient avec un câble noir qui devrait être raccordé au fil bleu.
N'étant pas sur place pouvez-vous nous transmettre des photos plus zoomées de la vanne gaz, du thermocouple, des cosses et des différentes raccordements ?
Rien à voir avec la carte mère !!! ne la faites pas remplacer !!!
Votre technicien n'a pas fait son travail correctement : Qui est ce prestataire ?
Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
28 novembre 2023 à 11:44
Réponse 2 forum dépannage chaudières
Problème chaudière De Dietrich DTG S 115 Diematic Eco Nox
Bonjour.
Merci de votre retour et c'est bien ce que je pensais concernant le câblage n'étant pas à mon domicile je vous fais suivre les photos souhaitées en fin de journée.
Bien à vous.
Merci de votre retour et c'est bien ce que je pensais concernant le câblage n'étant pas à mon domicile je vous fais suivre les photos souhaitées en fin de journée.
Bien à vous.
28 novembre 2023 à 13:33
Réponse 3 forum dépannage chaudières
Problème chaudière De Dietrich DTG S 115 Diematic Eco Nox
Bonsoir,
Comme souhaité des photos un peu plus détaillées.
Pour agrandir les images, cliquez dessus.
Comme souhaité des photos un peu plus détaillées.
Pour agrandir les images, cliquez dessus.
28 novembre 2023 à 19:46
Réponse 4 forum dépannage chaudières
Problème chaudière De Dietrich DTG S 115 Diematic Eco Nox
Je commence à prendre peur, le technicien est là.
Je lui ai fait lire votre réponse, il se demande comment et où brancher le câble blanc. Je désespère !
Je lui ai fait lire votre réponse, il se demande comment et où brancher le câble blanc. Je désespère !
29 novembre 2023 à 16:28
