Bonsoir,

Pour mieux vous aider, pouvez-vous nous en dire plus sur votre installation :
- Modèle, type, numéro de série et année de votre chaudière ?
- Avez-vous une sonde extérieure de raccordée à cette chaudière ?
- Le boitier de commande est resté sur la chaudière ou placé dans l'ambiance de votre logement ?
- Avez-vous fait une manipulation spéciale avant d'avoir ce problème ?

Pouvez-vous vérifier et me donner les paramètres de votre boitier de commande :
- Mode de fonctionnement (auto, jour permanent, nuit permanent, veille...) ?
- Température de consigne ambiante de jour ?
- Température de consigne ambiante de nuit ?
- Température de consigne ambiante de veille ?
- Température mini départ chauffage ?
- Température maxi départ chauffage ?
- Valeur de la courbe de chauffe ?

Vous êtes dans quelle région, quelle est la température extérieure ?

Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

Bonjour,

Merci pour votre réponse, voici une partie des informations que vous m'avez demandé ainsi qui les celles que j'ai relevées directement sur la chaudière.
MC35E, type ?, 0634902272310, année ? (photo de la plaque d'identification en "pièce jointe")

Citation :
Avez-vous une sonde extérieure de raccordée à cette chaudière ?

Oui.

Citation :
Le boitier de commande est resté sur la chaudière ou placé dans l'ambiance de votre logement ?

Le seul endroit où je peux appuyer sur des boutons c'est directement sur la chaudière.

Citation :
Avez-vous fait une manipulation spéciale avant d'avoir ce problème ?

Ce n'est pas chez moi donc je ne sais pas. C'est une maison en location qui a connu de nombreux locataire et interventions de techniciens depuis qu'elle est installée.

Citation :
Mode de fonctionnement (auto, jour permanent, nuit permanent, veille...) ?

Auto.

Citation :
Température de consigne ambiante de jour ?

? pas de thermostat intérieur.

Citation :
Température de consigne ambiante de nuit ?

?

Citation :
Température mini départ chauffage ?

1.5°

Citation :
Température maxi départ chauffage ?

75°

Citation :
Valeur de la courbe de chauffe ?

Je suis actuellement en train d'apprendre (source: https://www.energieplus-lesite.be/index.php?id=10959)

Citation :
Vous êtes dans quelle région, quelle est la température extérieure ?

Haute Normandie, Eure, Vallée de l'Andelle. De -2° à 8°.

Précision sur l'installation :
- Grande maison de deux étages anciennement équipée d'une chaudière à fioul. L'installation actuelle a été ajoutée par dessus celle existe (certains tuyaux ont été réutilisés, d'autres laissés sur place en parallèle de la nouvelle...).
- Il y a une première division de la conduite principale de chauffage au sous-sol pour alimenter 4 radiateurs en façade puis cette conduite monte au deuxième étage pour se diviser "en douche" entre les façades avant et arrière. La conduite de la façade arrière est divisée entre le côté gauche et le côté droit.
- Sur 13 radiateurs, seuls 9 fonctionnent, 4 restent froids (certains thermostats ont été changés sans changement, d'autres sont d'origine), qu'ils soient situés juste après un radiateur qui chauffe ou directement sur un tuyau principal.
- Sur les 9 qui fonctionnent, 2 ne sont pas réglables (ouverts à fond = extrêmement chauds).

Menu utilisateur :
# MESURES (à 12h30 Dimanche)
TEMP. chaudière 68°
TEMP. BALLON 47°
TEMP. EXTÉRIEUR 4.8°
TEMP. FUMÉES 54°
TEMP. RETOUR 59°
V.VENT (TR.MIN) 1080
PUISSANCE INST 0
COURANT (UA) 7.4
Nb IMPULS 64134
FCT. BRUL. 18105
CTRL 0603

# PROG. CIRC. A
Concerne les programmes P2-P3 et P4, chaudière fonctionne sur P1

#PROG. BALLON
PROG TOUS JOURS : 5H00
LUN... DIM : 5H00

# RÉGLAGES
CONTRAST
ÉCLAIRAGE : ECO
PERMUT AUTO
ÉTÉ/HIVER : 18°
CALIBR : EXT 0.0°
DÉCALAGE AMB 0.0°

Menu installateur :
# TEMP. LIMITES
MAX CHAUD 75°
MIN CHAUD 15°
TPC J : NON
TPC N : NON
MAX CIRC A : 75°
SEC ; CHAP A : NON
HORS GEL EXT : 4°
P.MAX CHAUF (%) 100
P.MAX ECS (%) 100

#PARAM INSTAL
INERTIE BAT 1
PENTE CIRC. A 3.2
CIRC. A : CHAUFF
POMPE A : POMP A
CIRC B : CHAUFF
S. AUX : POMPE A
S. ECS : V.I
CTC. TEL : FERME
E. TEL : ANTIGEL
NUIT : ABAIS
ENTR. 0-10V : NON

# DIVERS
AFF: ALTERNE
TEMPO P.CHAUFF 4'
TEMPO P.ECS 2'
ECS : TOTALE
ANTILEG: NON
FCT.MIN.BRUL 1'

Je vous remercie sincèrement pour le temps que vous consacrerez à me répondre.

En complément du message précédent.

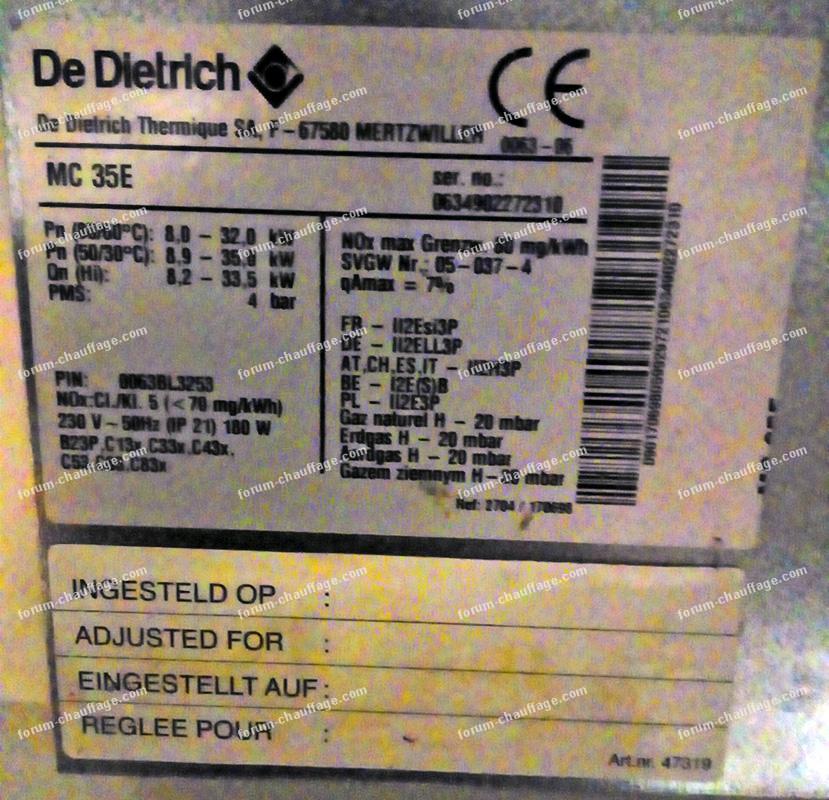

Voici en photo la plaque signalétique de la chaudière.

Pour agrandir l'image, cliquez dessus.

Pardon, encore une précision qui peut être importante :
J'ai réussi à "équilibrer les pressions" dans les radiateurs du RDC, de la face avant (1er étage) et des côtés arrière (étages + RDC). Maintenant, les radiateurs arrière qui peuvent chauffer, chauffent. Ce n'était pas le cas avant.
Le fait de modifier le thermostat rotatif d'un chauffage au RDC avant influe sur la température des radiateurs de la face arrière...
Je suis arrivé à un équilibre qui rend les pièces chauffables agréables.

Bonjour,

A la lecture de vos informations, vous avez deux soucis :

Premièrement :
- Votre courbe de chauffe (Pente Circ. A) est trop haute, elle devrait se situer entre 1.5 et 2 selon la région,
- Votre température maxi chaudière est trop basse (Maxi Chaud) monter la à 85°C,
- Si votre maison est ancienne, quelle est la hauteur sous plafond : supérieure à 2.5 m.

Deuxièmement :
Votre installation étant partiellement refaite, êtes-vous sûr qu'elle est bien équilibrée (que chaque radiateur reçoit bien le bon débit d'eau chaude).
Si vous avez des robinets thermostatiques et des coudes ou tés de réglages sur les radiateurs il faut reprendre le réglage selon la méthode suivante : Juste une petite information votre chaudière est une chaudière de type condensation et comme toutes les chaudières à condensation sa puissance de brûleur est modulable et sa pompe est à débit variable : elle s'adapte à votre installation (nombre de radiateurs, longueurs et diamètres des tuyaux, type de radiateurs, pertes de charge) mais aussi en fonction de la demande de température en jouant sur la puissance de la flamme et le débit de la pompe. Ce type de chaudière doit être obligatoirement équipé de sa sonde extérieure !!!

En règle générale on a pour habitude de constater ce phénomène et ce type de chaudière à l'avantage (ou l’inconvénient) de révéler tous les défauts d'une installation de chauffage (défauts de puissances des radiateurs ou défauts d'équilibrage de l'installation).
Même si une installation neuve est bien réglée, au fil des années des travaux de décoration peuvent complétement la dérégler (dépose de radiateur pour peinture ou tapisserie, remplacement ou déplacement de radiateur, pose de robinets thermostatiques...).

Pour commencer, ouvrez tous les radiateurs au maximum, vérifiez qu'aucun robinet n'est bloqué et si possible enlevez les têtes (ou cartouches) thermostatiques.
Ensuite, il vous faut reprendre le réglage de tous les coudes (ou tés) de réglage en partant du plus éloigné de la chaudière pour terminer vers le plus proche :
- le coude ou té du radiateur le plus loin sera ouvert en grand,
- le coude ou té du radiateur le plus proche sera presque fermé.
Une fois ce préréglage fait, il vous faudra vérifier les températures ambiantes de chaque pièce (pensez à bien laisser les portes fermées), les réglages se font par 1/4 ou 1/8 de tours, pas plus.
Enfin dès que les températures sont obtenues et stabilisées à la même valeur dans chaque pièce, votre installation sera équilibrée.

La pompe adaptera sa vitesse et son débit en tenant compte des nouveaux réglages des radiateurs.
Votre chaudière étant équipée d'une sonde extérieure, la température des radiateurs variera en fonction de la température extérieure (plus il fera froid dehors, plus les radiateurs seront chaud et inversement...).
Si vous avez une sonde d'ambiance (ou un thermostat d'ambiance : ce qui est à proscrire avec une chaudière à condensation) raccordée à votre chaudière, pouvez-vous nous transmettre la marque et le modèle.

Dans l’attente de votre retour d’infos, pour la communauté et la richesse du forum.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

Merci pour votre réponse.

Avant d'aller faire les modifications sur la chaudière, je peux déjà vous répondre.

Citation :
Êtes-vous sûr qu'elle est bien équilibrée ?

Je suis sûr que non... Certains radiateurs ne "tirent" pas d'eau chaude, le tuyau d'arrivée d'eau chaude qui les alimente est froid, même robinet ouvert au maximum. Certains de ces robinets ont été changés, sans changement. Ça fait des "bras morts".

Citation :
Avez-vous des robinets thermostatiques et des coudes ou tés de réglages sur les radiateurs.

Il y a uniquement les robinets des radiateurs, aucun moyen de régler les "T" de la conduite principale.

J'ai procédé de la manière que vous avez décrite mais j'ai dû jouer sur les robinets les plus proches de la chaudière pour permettre aux plus éloignés de chauffer. Malheureusement, il y a deux radiateurs en début de circuit qui sont bloqués à fond et je ne peux pas les baisser (robinets inopérants, radiateurs brulants).

Précisions :
Il n'y a qu'un radiateur au deuxième étage, il ne chauffe pas.
Deux chambres au 1er ont des radiateurs qui ne chauffent pas. Une chambre chauffe mais n'est pas occupée donc le radiateur est fermé mais le radiateur est réglable, prend le chaud mais fait baisser la température des radiateurs du RDC quand il est ouvert.

Mes réglages ont permis de faire monter la température de retour de 50˙ à 58˙.

J'ai abaissé la courbe de chauffe à 2 et la température maxi à 85.
Ça a eu pour effet de faire s’arrêter la chaudière et de faire baisser la température de retour sans que la chaudière ne se relance.

Quand la température est descendue à 54 au lieu de 58, j'ai remis les réglages précédents en attendant votre avis.
Dois-je laisser le circuit refroidir pour rendre effectif le réglage de la courbe de chauffe ?

J'ai dû mal calculer la courbe de chauffe car je crois que je n'utilise pas les bonnes valeurs.

J'utilise ce principe :
Pour l’hiver, Monsieur M. reprend les réglages qu’il appliquait avant rénovation au niveau de la chaudière :
T° extérieure de base = - 9°C (a)
T° maximale de l'eau = 80°C (b)
Pour la saison chaude, Monsieur M. considère une valeur couramment reconnue dans nos régions :
T° extérieure de non chauffage = 15°C (c)
T° minimale de l'eau = 35°C (d)
2. Calcul de la pente
Pente = [(b) - (d)] / [(c) - (a)] = [80°-35°] / [15° - (- 9°)] = 1,9 (e)

J'obtiens (85-58)÷(18-(-9))=1
J'ai gardé une température de retour de 58° car c'est celle qui permet d'avoir une température agréable en ce moment (t°ext: 5°)
J'ai beau relire les divers explications que je trouve sur internet, je ne comprends pas bien ce que je dois prendre comme valeur de calcul...

Bonjour,

Votre problème est bien un problème d'équilibrage d'installation, chaque radiateur ne reçoit pas le débit d'eau correspondant à sa puissance.
Ce n'est pas un problème de choix ou de calcul de courbe de chauffe !!!

Vos radiateurs sont-ils équipés de coudes ou té de réglage ?
Pouvez-vous nous transmettre des photos de ces derniers ?

Dans l'attente de votre retour d'info.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

Bonsoir,

Voici deux photos, la première représente globalement le genre de robinets posés dans la maison, la deuxième est celle d'un robinet que je ne peux pas régler.
Merci pour vos réponses.

P. S. : J'ai également isolé les tuyaux, qui ne l'étaient pas.

Pour agrandir les images, cliquez dessus.
