Question Forum Chauffage : Ajouter deuxième module d'ambiance sur chaudière gaz
Bonjour.
J'ai une chaudière gaz Ideal Standard Phoenis HTE.
J'ai aménagé mes combles et des radiateurs branchés sur le circuit avec vanne mélangeuse de ma chaudière.
Le module d'ambiance du circuit direct :
https://www.iso-chauffe.com/thermostat-ambiant-chaudière-brotje-chappee-ideal-standard-s12000185-c2x8322026
Selon la doc, il me faut un second module d'ambiance. Il est aussi précisé qu'il faut rentrer la valeur 2 sur le paramètre adresse du module.
Mes questions :
- Suis-je obligé de me procurer le même module d'ambiance que le circuit direct ou puis-je me procurer un autre modèle?
- Si je peux utiliser un autre modèle, comment m'assurer de la compatibilité ?
Je sollicite vos points de vue car le module d'ambiance en question vaut près de 500 € alors que je vois des thermostat pour 10 fois moins cher...
Merci par avance pour vos conseils éclairés.
J'ai une chaudière gaz Ideal Standard Phoenis HTE.
J'ai aménagé mes combles et des radiateurs branchés sur le circuit avec vanne mélangeuse de ma chaudière.
Le module d'ambiance du circuit direct :
https://www.iso-chauffe.com/thermostat-ambiant-chaudière-brotje-chappee-ideal-standard-s12000185-c2x8322026
Selon la doc, il me faut un second module d'ambiance. Il est aussi précisé qu'il faut rentrer la valeur 2 sur le paramètre adresse du module.
Mes questions :
- Suis-je obligé de me procurer le même module d'ambiance que le circuit direct ou puis-je me procurer un autre modèle?
- Si je peux utiliser un autre modèle, comment m'assurer de la compatibilité ?
Je sollicite vos points de vue car le module d'ambiance en question vaut près de 500 € alors que je vois des thermostat pour 10 fois moins cher...
Merci par avance pour vos conseils éclairés.
10 novembre 2023 à 21:36
Réponse 1 d'un contributeur du forum chauffage
Ajouter deuxième module d'ambiance sur chaudière gaz
Bonjour,
Si vous avez rajouté un deuxième circuit de chauffage cela veut dire que :
- Votre premier circuit est une circuit direct raccordé sur la sortie de la chaudière,
- Que votre deuxième circuit est un circuit mélangé équipé d'une vanne mélangeuse (externe) de son moteur et de sa sonde de départ,
Votre premier circuit est un circuit radiateurs ou plancher chauffant ?
Votre installation doit correspondre aux documents ci-joints !!!
Pour que vos deux circuits soient pilotés indépendamment, avec chacun leur sonde d'ambiance, permettant d'avoir des programmes horaires et des consignes de températures différentes, vous n'aurez pas d'autre choix que de mettre en place ce modèle de module d'ambiance : il n'existe d'autre marque ou modèle de remplacement.
Attention c'est bien une sonde d'ambiance (capable de dialoguer avec la carte de régulation de votre chaudière) et pas un simple thermostat d'ambiance !!! c'est ce qui justifie la différence de prix.
Je crois qu'il m'en reste un en stock si cela vous intéresse.
Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

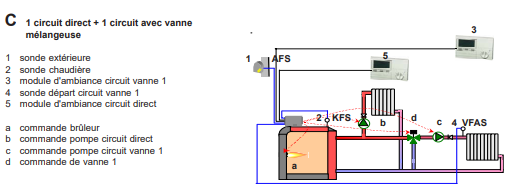

schema hydraulique c pour phoenis.png
schema electrique c pour phoenis.png
Si vous avez rajouté un deuxième circuit de chauffage cela veut dire que :
- Votre premier circuit est une circuit direct raccordé sur la sortie de la chaudière,
- Que votre deuxième circuit est un circuit mélangé équipé d'une vanne mélangeuse (externe) de son moteur et de sa sonde de départ,
Votre premier circuit est un circuit radiateurs ou plancher chauffant ?
Votre installation doit correspondre aux documents ci-joints !!!
Pour que vos deux circuits soient pilotés indépendamment, avec chacun leur sonde d'ambiance, permettant d'avoir des programmes horaires et des consignes de températures différentes, vous n'aurez pas d'autre choix que de mettre en place ce modèle de module d'ambiance : il n'existe d'autre marque ou modèle de remplacement.
Attention c'est bien une sonde d'ambiance (capable de dialoguer avec la carte de régulation de votre chaudière) et pas un simple thermostat d'ambiance !!! c'est ce qui justifie la différence de prix.
Je crois qu'il m'en reste un en stock si cela vous intéresse.
Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
schema hydraulique c pour phoenis.png
schema electrique c pour phoenis.png
14 novembre 2023 à 10:54
Réponse 2 d'un contributeur du forum chauffage
Ajouter deuxième module d'ambiance sur chaudière gaz
Bonjour.
Merci pour votre retour.
Effectivement mon installation correspond aux documents que vous avez joint et à la description que vous faites.
A quel tarif vendez-vous le module d'ambiance ?
Où vous situez-vous ?
Cordialement.
Julien
Merci pour votre retour.
Effectivement mon installation correspond aux documents que vous avez joint et à la description que vous faites.
A quel tarif vendez-vous le module d'ambiance ?
Où vous situez-vous ?
Cordialement.
Julien
21 novembre 2023 à 09:21
Réponse 3 d'un contributeur du forum chauffage
Ajouter deuxième module d'ambiance sur chaudière gaz
Bonjour,
Il me reste effectivement un module d'ambiance, vous le trouverez sur LBC en tapant la référence S132530 MODULE AMBIANCE CHAPPEE.
Dans l’attente de votre retour d’infos,
Cordialement,
Mario, Votre Expert Technique Chauffage Indépendant.
Il me reste effectivement un module d'ambiance, vous le trouverez sur LBC en tapant la référence S132530 MODULE AMBIANCE CHAPPEE.
Dans l’attente de votre retour d’infos,
Cordialement,
Mario, Votre Expert Technique Chauffage Indépendant.
27 novembre 2023 à 14:35
Réponse 4 d'un contributeur du forum chauffage
Ajouter deuxième module d'ambiance sur chaudière gaz
Bonjour.
J'ai installé un second circuit de chauffage sur une chaudière Ideal Standard Phoenis HTE en suivant la documentation. Mais j'ai un souci car le chauffage s'emballe et la température ne fait qu'augmenter. Par exemple, elle monte à 23°C dans la pièce alors que le module d'ambiance est réglé sur 19°C.
Voici le descriptif de mon installation et des opérations que j'ai effectuées :
Le second circuit possède un groupe extérieur composé de :
- un circulateur branché sur les bornes 'pompe circuit vanne 1' de la chaudière
- une vanne trois voies branchée sur les bornes "pompe mélangeuse 1" de la chaudière
- un module d'ambiance branché sur les bornes BUS de la chaudière. J'ai mesuré autour de 40V aux bornes.
- j'ai placé la sonde de départ sur le tuyaux de départ du second circuit et je l'ai branché aux bornes 'sonde départ' de la chaudière (jusque là la sonde était débranchée). J'ai vérifié la résistance et elle me renvoie bien des valeurs.
Une fois tout branché, j'ai procédé au paramétrage des modules d'ambiance :
- au niveau du module du circuit direct (déjà présent), je suis allé dans le menu technicien et j'ai rentré la valeur 00 sur le paramètre ADRESSE
- au niveau du module du circuit vanne (le nouveau circuit), je suis allé dans le menu technicien et j'ai rentré la valeur 02 sur le paramètre ADRESSE
- j'ai redémarré ma chaudière pour réinitialiser.
Mon circulateur se met bien en route et la vanne trois voies est bien pilotée (elle ferme ou ouvre le circuit). Mais comme, je le disais plus haut, la température ne fait qu'augmenter. La chaudière tourne fort au point que même l'eau chaude sanitaire devient plus chaude que la normale.
La documentation indique que si le module d'ambiance est placé à un endroit représentatif de la température ambiante (ce qui est le cas chez moi), il faut régler le paramètre INFL-AMB à 1 au niveau du module de d'ambiance.
Or, je n'ai pas accès au réglage de ce paramètre. Quand je suis dans le menu, je ne peux pas changer la valeur.
Il reste sur - - -, ce qui indique pas de régulation.
Qu'en pensez-vous ?
Merci par avance pour vos avis et éclairages.
J'ai installé un second circuit de chauffage sur une chaudière Ideal Standard Phoenis HTE en suivant la documentation. Mais j'ai un souci car le chauffage s'emballe et la température ne fait qu'augmenter. Par exemple, elle monte à 23°C dans la pièce alors que le module d'ambiance est réglé sur 19°C.
Voici le descriptif de mon installation et des opérations que j'ai effectuées :
Le second circuit possède un groupe extérieur composé de :
- un circulateur branché sur les bornes 'pompe circuit vanne 1' de la chaudière
- une vanne trois voies branchée sur les bornes "pompe mélangeuse 1" de la chaudière
- un module d'ambiance branché sur les bornes BUS de la chaudière. J'ai mesuré autour de 40V aux bornes.
- j'ai placé la sonde de départ sur le tuyaux de départ du second circuit et je l'ai branché aux bornes 'sonde départ' de la chaudière (jusque là la sonde était débranchée). J'ai vérifié la résistance et elle me renvoie bien des valeurs.
Une fois tout branché, j'ai procédé au paramétrage des modules d'ambiance :
- au niveau du module du circuit direct (déjà présent), je suis allé dans le menu technicien et j'ai rentré la valeur 00 sur le paramètre ADRESSE
- au niveau du module du circuit vanne (le nouveau circuit), je suis allé dans le menu technicien et j'ai rentré la valeur 02 sur le paramètre ADRESSE
- j'ai redémarré ma chaudière pour réinitialiser.
Mon circulateur se met bien en route et la vanne trois voies est bien pilotée (elle ferme ou ouvre le circuit). Mais comme, je le disais plus haut, la température ne fait qu'augmenter. La chaudière tourne fort au point que même l'eau chaude sanitaire devient plus chaude que la normale.
La documentation indique que si le module d'ambiance est placé à un endroit représentatif de la température ambiante (ce qui est le cas chez moi), il faut régler le paramètre INFL-AMB à 1 au niveau du module de d'ambiance.
Or, je n'ai pas accès au réglage de ce paramètre. Quand je suis dans le menu, je ne peux pas changer la valeur.
Il reste sur - - -, ce qui indique pas de régulation.
Qu'en pensez-vous ?
Merci par avance pour vos avis et éclairages.
11 décembre 2023 à 10:15
Réponse 5 d'un contributeur du forum chauffage
Ajouter deuxième module d'ambiance sur chaudière gaz
Bonjour.
Le module d'ambiance sur le circuit direct (circuit existant d'origine) doit avoir comme adresse 1.
Le module d'ambiance sur le nouveau circuit (avec vanne mélangeuse) doit avoir comme adresse 2.
Votre secteur de vanne mélangeuse est-il bien orienté pour fermer les bonnes voies ?
N’étant pas sur place pouvez-vous nous transmettre des photos de votre installation ?
Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Le module d'ambiance sur le circuit direct (circuit existant d'origine) doit avoir comme adresse 1.
Le module d'ambiance sur le nouveau circuit (avec vanne mélangeuse) doit avoir comme adresse 2.
Votre secteur de vanne mélangeuse est-il bien orienté pour fermer les bonnes voies ?
N’étant pas sur place pouvez-vous nous transmettre des photos de votre installation ?
Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
11 décembre 2023 à 15:52
Réponse 6 d'un contributeur du forum chauffage
Ajouter deuxième module d'ambiance sur chaudière gaz
Merci pour votre retour.
Concernant les adresses des modules, je me suis basé sur le documentation. Je joins une photo.
J'ai essayé d'inverser les fils de la vanne trois voies mais elle fermait le circuit alors qu'en principe le module était en demande de chauffage. Donc je pense que l'orientation des voies est correcte.
Je vous joins des photos de l'installation, borniers de la chaudière, groupe et paramétrage module d'ambiance.
Merci par avance pour vos éclairages.
Cordialement,
Julien
Pour agrandir l'image, cliquez dessus.
Pour agrandir les images, cliquez dessus.
Concernant les adresses des modules, je me suis basé sur le documentation. Je joins une photo.
J'ai essayé d'inverser les fils de la vanne trois voies mais elle fermait le circuit alors qu'en principe le module était en demande de chauffage. Donc je pense que l'orientation des voies est correcte.
Je vous joins des photos de l'installation, borniers de la chaudière, groupe et paramétrage module d'ambiance.
Merci par avance pour vos éclairages.
Cordialement,
Julien
Pour agrandir l'image, cliquez dessus.
Pour agrandir les images, cliquez dessus.
12 décembre 2023 à 17:45
