Question Forum Chauffage : Branchement thermostat sur chaudière Frisquet Hydroconfort
Bonjour.
J’ai besoin de votre aide pour changer le thermostat de ma chaudière gaz.
C’est une chaudière gaz Frisquet de 97 Hydroconfort 23kW. Le thermostat actuel est filaire.

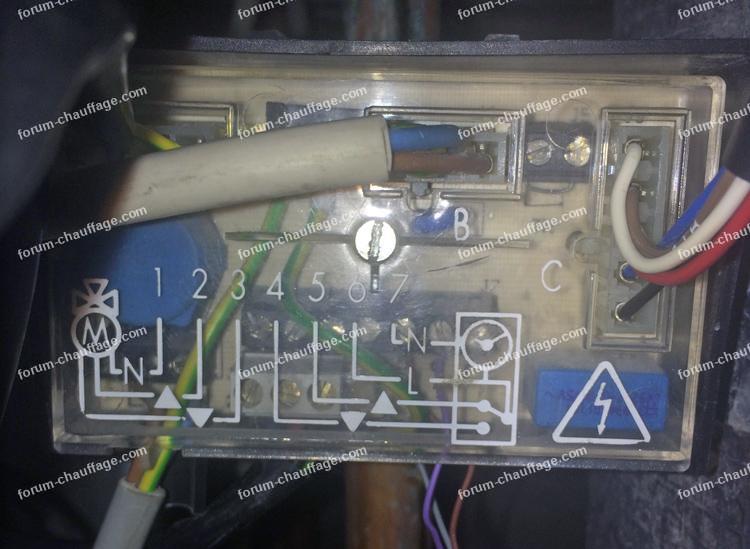

Et possède 3 fils : voir photo branchement sur chaudière.
- NO
- NC
- COM

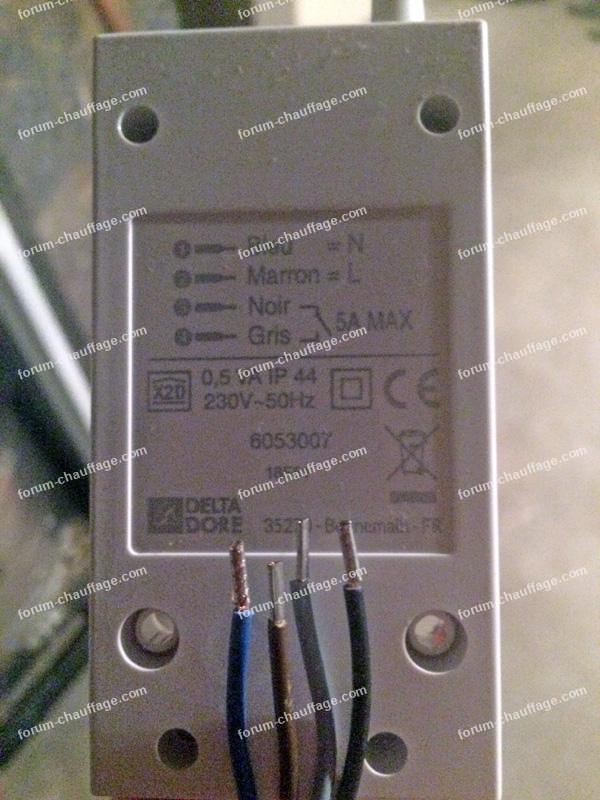

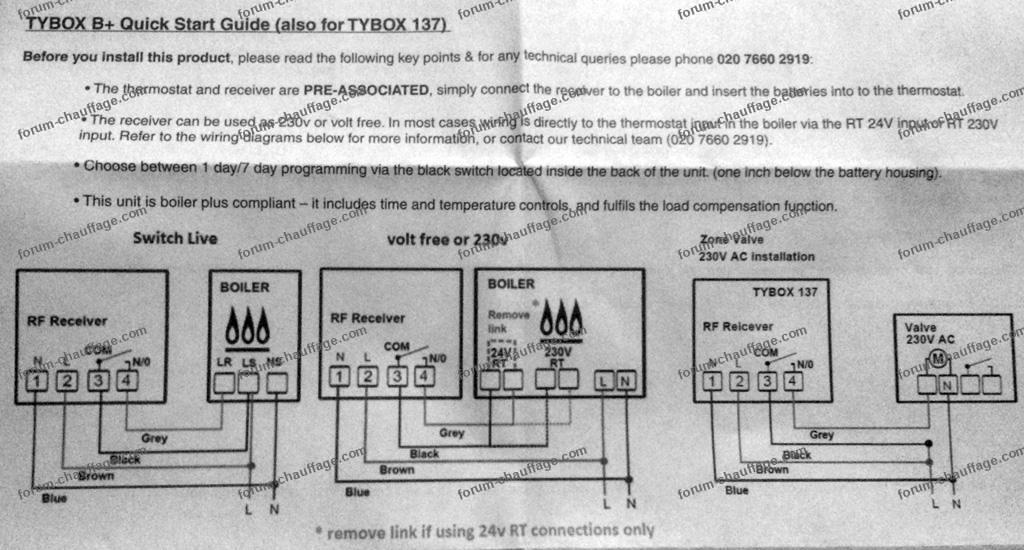

Le nouveau thermostat, un Tybox 137 de chez Delta Dore à 4 fils (voir photo).
Ma question est : comment brancher le nouveau thermostat ?
Merci pour votre aide.
Raphaël.
J’ai besoin de votre aide pour changer le thermostat de ma chaudière gaz.
C’est une chaudière gaz Frisquet de 97 Hydroconfort 23kW. Le thermostat actuel est filaire.
Et possède 3 fils : voir photo branchement sur chaudière.
- NO
- NC
- COM
Le nouveau thermostat, un Tybox 137 de chez Delta Dore à 4 fils (voir photo).
Ma question est : comment brancher le nouveau thermostat ?
Merci pour votre aide.
Raphaël.
26 février 2019 à 20:09
Réponse 1 forum chauffage Bricovidéo
Branchement thermostat sur chaudière Frisquet Hydroconfort
Bonjour Raferlay,
Nous n'avons pas reçu les images que vous mentionnez dans votre question.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement.
Nous n'avons pas reçu les images que vous mentionnez dans votre question.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement.
26 février 2019 à 20:16
Réponse 2 forum chauffage Bricovidéo
Branchement thermostat sur chaudière Frisquet Hydroconfort
Ci joint photos.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
27 février 2019 à 10:16
Réponse 3 forum chauffage Bricovidéo
Branchement thermostat sur chaudière Frisquet Hydroconfort
Bonsoir,
Pour le raccordement de votre récepteur de thermostat d'ambiance vous devez raccorder
- Le fils marron sur une phase comme celle alimentant votre chaudière,
- Le fils bleu sur un neutre comme celui alimentant votre chaudière,
- les fils noir et gris à la place des petits fils violet et marron dans le boitier de raccordement de votre chaudière,
Faites bien attention de vérifier la polarité de votre raccordement de l'alimentation, Phase à la Phase et Neutre au Neutre...
Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Pour le raccordement de votre récepteur de thermostat d'ambiance vous devez raccorder
- Le fils marron sur une phase comme celle alimentant votre chaudière,
- Le fils bleu sur un neutre comme celui alimentant votre chaudière,
- les fils noir et gris à la place des petits fils violet et marron dans le boitier de raccordement de votre chaudière,
Faites bien attention de vérifier la polarité de votre raccordement de l'alimentation, Phase à la Phase et Neutre au Neutre...
Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
27 février 2019 à 19:12
Réponse 4 forum chauffage Bricovidéo
Branchement thermostat sur chaudière Frisquet Hydroconfort
Bonjour.
Merci de votre réponse.
J’ai fait les branchements comme vous me l’avez indiqués.
Cependant le moteur qui commande la vanne ne bouge pas.
J’ai programmé le thermostat en mode chauffe (25 c).
J’entends le relais du récepteur ce déclencher lors je pense qu’ils communiquent bien entre émetteur et récepteur.
Je ne sais pas trop où chercher.
A savoir qu’avec l’ancien thermostat le moteur fonctionne.
Merci pour votre aide
Raphaël
Pour agrandir l'image, cliquez dessus.
Merci de votre réponse.
J’ai fait les branchements comme vous me l’avez indiqués.
Cependant le moteur qui commande la vanne ne bouge pas.
J’ai programmé le thermostat en mode chauffe (25 c).
J’entends le relais du récepteur ce déclencher lors je pense qu’ils communiquent bien entre émetteur et récepteur.
Je ne sais pas trop où chercher.
A savoir qu’avec l’ancien thermostat le moteur fonctionne.
Merci pour votre aide
Raphaël
Pour agrandir l'image, cliquez dessus.
28 février 2019 à 19:36
Réponse 5 forum chauffage Bricovidéo
Branchement thermostat sur chaudière Frisquet Hydroconfort
Bonjour,
Pouvez-vous nous transmettre :
- La marque, le modèle et une photo de votre ancien thermostat ?
- Une photo de votre vanne et de son moteur ?
Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Pouvez-vous nous transmettre :
- La marque, le modèle et une photo de votre ancien thermostat ?
- Une photo de votre vanne et de son moteur ?
Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
01 mars 2019 à 12:35
Réponse 6 forum chauffage Bricovidéo
Branchement thermostat sur chaudière Frisquet Hydroconfort
Bonjour.
Voici les éléments demandés.
Merci.
Raphaël
Pour agrandir les images, cliquez dessus.
Voici les éléments demandés.
Merci.
Raphaël
Pour agrandir les images, cliquez dessus.
04 mars 2019 à 20:50
Réponse 7 forum chauffage Bricovidéo
Branchement thermostat sur chaudière Frisquet Hydroconfort
Bonjour,
Merci pour votre retour d'infos.
Avec ces photos c'est beaucoup plus clair, votre ancien thermostat était un thermostat pilotant la vanne 3 voies de votre chaudière avec un moteur 3 points (une possibilité d'ouvrir ou de fermer la vanne en pouvant laisser la position de réglage sur tous les points entre le maximum ouvert et le minimum fermé).
Votre thermostat TYBOX 137 n'a pas cette capacité et n'est donc pas compatible avec votre installation !!!
Certaines marques proposent une solution compatible avec votre fonctionnement de chaudière, si vous souhaitez d'autres infos je reste à votre disposition.
D'autre part, le câble de raccordement entre le thermostat d'ambiance actuel et le bornier de la chaudière (câble de type téléphone basse tension) n'est pas utilisable sur des moyennes tension comme de 230 Volts.
Si toutefois vous souhaitez quand même utiliser votre nouveau thermostat, il est possible de la raccorder sur les bornes TA (à la place de shunt en place entre les deux bornes TA en haut à droite du boitier).
Ce fonctionnement apporte moins de confort thermique, plus de variations de température ambiante et nécessite obligatoirement le dépose du moteur de la vanne 3 voies et la mise en place d'une commande manuelle (difficile à trouver pour ce type de chaudière vu son âge).
Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Merci pour votre retour d'infos.
Avec ces photos c'est beaucoup plus clair, votre ancien thermostat était un thermostat pilotant la vanne 3 voies de votre chaudière avec un moteur 3 points (une possibilité d'ouvrir ou de fermer la vanne en pouvant laisser la position de réglage sur tous les points entre le maximum ouvert et le minimum fermé).
Votre thermostat TYBOX 137 n'a pas cette capacité et n'est donc pas compatible avec votre installation !!!
Certaines marques proposent une solution compatible avec votre fonctionnement de chaudière, si vous souhaitez d'autres infos je reste à votre disposition.
D'autre part, le câble de raccordement entre le thermostat d'ambiance actuel et le bornier de la chaudière (câble de type téléphone basse tension) n'est pas utilisable sur des moyennes tension comme de 230 Volts.
Si toutefois vous souhaitez quand même utiliser votre nouveau thermostat, il est possible de la raccorder sur les bornes TA (à la place de shunt en place entre les deux bornes TA en haut à droite du boitier).
Ce fonctionnement apporte moins de confort thermique, plus de variations de température ambiante et nécessite obligatoirement le dépose du moteur de la vanne 3 voies et la mise en place d'une commande manuelle (difficile à trouver pour ce type de chaudière vu son âge).
Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
05 mars 2019 à 17:48
Réponse 8 forum chauffage Bricovidéo
Branchement thermostat sur chaudière Frisquet Hydroconfort
Bonjour.
Merci pour votre réponse, si j’avais j’aurai posté ma question avant de l’acheter.
Du coup avez-vous un modèle de thermostat sans fil à me conseiller ?
Merci.
Raphaël
Merci pour votre réponse, si j’avais j’aurai posté ma question avant de l’acheter.
Du coup avez-vous un modèle de thermostat sans fil à me conseiller ?
Merci.
Raphaël
06 mars 2019 à 21:13
Réponse 9 forum chauffage Bricovidéo
Branchement thermostat sur chaudière Frisquet Hydroconfort
Bonjour,
Pour votre solution de thermostat d'ambiance sans fils, capable de :
- Piloter un moteur de vanne 3 voies (3 points),
- Piloter votre pompe du circuit de chauffage,
- Avec option possible d'une sonde de départ et/ou sonde extérieure.
Il existe chez Honeywell le kit HMC80/82...
Pour votre solution de thermostat d'ambiance sans fils, capable de :
- Piloter un moteur de vanne 3 voies (3 points),
- Piloter votre pompe du circuit de chauffage,
- Avec option possible d'une sonde de départ et/ou sonde extérieure.
Il existe chez Honeywell le kit HMC80/82...
15 mars 2019 à 16:59
Réponse 10 forum chauffage Bricovidéo
Branchement thermostat sur chaudière Frisquet Hydroconfort
Ci-joint le descriptif et la notice.
Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant
Pour agrandir l'image, cliquez dessus.
Thermostat d'ambiance sans fil HMC80 Honeywell
Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant
