Le télérupteur leg 49120 est électronique et nécessite la phase aux boutons poussoirs.
Vous avez le branchement dit 3 fils avec neutre aux poussoirs.
Il vous faut un télérupteur électromagnétique prendre une autre marque ex :
Conrad.fr télérupteur 1 NO (T) 10 A Finder

Voici un schéma.
Pour agrandir l'image, cliquez dessus.



Voici un schéma.
Pour agrandir l'image, cliquez dessus.

Bonjour,

Donc c'est bien cela, c'est un télérupteur avec le branchement dit trois fils :
la phase (fil rouge) qui arrive en bas à droite sur le contact du télérupteur avec un pontage (fil bleu qui aurait dû être en rouge) repris sur cette même borne et va sur une borne de la bobine haut à gauche l'autre borne de la bobine fil noir provenant des poussoirs retour de neutre.
En bas sur l'autre borne du contact fil brun retour lampe.

Vous ne pouvez pas mettre le télérupteur 49120, voir document.

Bonjour,
La télécommande des blocs d'éclairage de sécurité envoie environ entre 9 et 12 volts selon les marques.

Citation :
comment repérer le + du - (les deux fils sont noirs)

Sur les câbles qui possèdent deux noirs il y a un petit truc pour les identifier l'un et l'autre le noir le plus près du bleu est le même à l'autre bout du câble, et le noir du brun c'est idem, ensuite il faut regarder au niveau du boitier de télécommande lequel est mis en conducteur -
La logique serait le noir du bleu pour le -, en tout cas c'est ma méthode.
Maintenant les câbles 5G1.5 ont un bleu, un gris, un brun, un noir et le jaune vert pour le conducteur de protection (la terre).
@+

Bonjour,

Pas si facile de mettre un détecteur à la place d'un poussoir sans recâbler l'ensemble et en plus vous devez avoir plusieurs poussoirs puisque c'est un télérupteur ??

Citation :
Pour info le poussoir était connecté 1 noir et 1 bleu.

Probablement un montage trois fils avec neutre aux poussoirs (en supposant que les couleurs soient normalisées), donc le neutre en bleu et noir le retour neutre vers le télérupteur.

Sur votre détecteur il faut la phase et le retour lampe.
@+

Bonjour,
Oui vous pouvez raccorder votre plaque induction sur du 400 volts mais sur deux phases + neutre + terre, choisissez les deux phases les moins chargées.

1 phase sur la borne 1
1 phase sur la borne 2
le neutre sur la borne 4
et la terre sur la borne PE
@+

Bonjour,

L'appareil que l'on voit sur la photo n'est pas le télérupteur mais un contacteur pour un chauffe eau ou autre chose pour fonctionner en tarif heures creuses, pour revenir au télérupteur il n'est pas forcément sur le tableau électrique, il peut être placé dans une boite de dérivation, il faut faire des recherches, souvenez-vous si par hasard vous n'entendiez pas un petit bruit lorsque vous appuyiez sur un poussoir avant la panne cela orienterait vos recherches.
Faites une recherche avec le mot TÉLÉRUPTEUR vous trouverez des sujets avec des photos de modèle encastré.
@+

Bonjour,
Pouvez-vous mettre une photo des fils en question, ou donner la couleur des 6 fils du plafond ?
Couleur des fils au niveau des deux poussoirs ?
@+

Bonjour,
Après réflexion et une nuit de sommeil si le problème persiste vérifier le contact au niveau du poussoir qui peut être défaillant.
Pour le contrôler, shunter les deux fils au niveau du poussoir juste une seconde.
@+

Merci GL pour cette précision. @+

Bonjour.
Vous pouvez l'utiliser en faisant les connections comme sur le schéma dessous 4ème photo.
Si sur 110 volts mettre sur 150 V, mais je pense que ce sera plus sur le 230 Volts donc calibre 300V.
Ensuite il faut faire attention à la puissance de l'appareil à mesurer pour faire le choix du calibre en ampères 2.5 A ou 5 A maxi.
@+

Voici un schéma.
Pour agrandir l'image, cliquez dessus.

Cette sonnette a t-elle déjà fonctionné ?
Étant donné que c'est un courant continu, il est possible que l'électro aimant soit attiré du mauvais sens, dans ce cas il faut inverser les deux fils de la pile, le noir à la place du rouge et le rouge avec le gris et faire un essai avec le poussoir extérieur.
@+

Bonjour,
Je crois déjà avoir donné la réponse sur un autre forum.
Le fil noir avec le fil gris (sur la borne de connexion libre de potentiel) qui va au poussoir et puis il revient par le fil blanc qui est une borne de la bobine et l'autre borne bobine, c'est la borne avec le fil rouge.
@+

Bonjour,
Si vous avez un disjoncteur bipolaire 2A pour la VMC autant couper le neutre avec, donc prendre le neutre sur la barrette commune et aller au N du disjoncteur en amont puis ressortir pour aller vers la VMC, mais votre problème ne vient pas de cela, vérifier votre branchement.
@+

Bonjour 1 Insp
Effectivement j'ai retrouvé une doc Atlantic qui le confirme, mais pour notre ami JP il peut en principe remplacer cette résistance par une en tri = TC, car actuellement cela fait quand même 13A sur une phase.
@+

Pour agrandir l'image, cliquez dessus.

Bonjour,

Citation :
C'est un 300l Atlantic marqué 230v

Un 300 litres avec une seule résistance ? Est-elle stéatite ou blindée ?
Pouvez-vous faire une photo de cet élément de résistance on pourra peut-être vous dire si c'est possible ou pas de la mettre en tri.
@+

Bonjour,

Citation :
Une de ces ampoules a court-circuité lors d'un changement de douille

Je ne comprends pas ce que vous voulez dire ? Suite au remplacement d'une douille ? Comment est-elle branchée et combien de fils sur cette douille ?
Pouvez-vous mettre une photo ?
@+

Bonjour,
Pourquoi vous nous parlez de triphasé ?

Citation :
je viens d'installer des minis spots basse tension 1,5 Volt

Comment et par quoi sont-ils alimentés ?

Citation :
les spots clignotent

Lorsqu'ils sont allumés ou éteints ?
Pouvez-vous nous faire un schéma de votre branchement.
@+

Bonjour GL.
Si c'est pour un jeu question réponse, je pense que cela ne posera pas de problème, voir avec Mimrod ce qu'il en pense ?
@+

Bonjour,
Bien compris, donc dans ce que vous appelez (la colonne principale ou alim pour se repérer par rapport au schéma) vous mettez seulement deux fils pour aller plus bas dans un espace pour y mettre deux dominos pour épanouir sur vos six lampes (6 douilles)
C'est très simple vous reprenez le câblage du schéma dans la réponse 2 et vous ajoutez 2 douilles pour avoir les 6 douilles .
@+

Bonjour,

Cela ne va pas être facile de commander le contacteur du chauffe eau 2 minutes sur 6 et puis je ne suis pas sûr que vous arriverez à avoir de l'eau chaude de cette façon, sans parler de la souffrance du matériel.
Une solution c'est de redistribuer les résilles sur les deux autres phases si c'est possible en fonction des départs au tableau ??
La meilleure solution est de remplacer la résistance mono de votre chauffe eau avec une résistance dite tout courant commutable en 230 ou 400 volts.
@+

Bonjour,

Oui il y a une solution, conserver ce câble 3G2.5 protégé à l'origine (dans le tableau principall) par disjoncteur 20 A, mettre un petit boitier type plexo ip55 à l'arrivée du câble dans le garage, en tête de ce tableautin installer un dispositif différentiel, donc un inter dif 30mA 25A et en aval mettre un disjoncteur 10A pour l'éclairage et mettre un disjoncteur 16A pour les prises de courant.
@+

Bonjour,
je vous propose un projet avec seulement 3 boutons pour utiliser des relais standards avec deux contacts à ouverture pour les verrouillages et deux contacts à fermeture pour le témoin et pour le "buzzer"
votre projet avec 4 boutons et plus est réalisable , mais il faut plus de relais pour obtenir la quantité de contacts nécessaire .
@+

Voici un schéma.
Pour agrandir l'image, cliquez dessus.

J'avais oublié le schéma.

Bonjour,
Avec le peu d’élément que vous nous avez donné, voici une solution.
@+

Bonjour,

Citation :
ce qui me ne me parle pas ce sont les deux câbles dans la colonne, pourquoi 2 ?

2 alimentations séparées pour pouvoir allumer le lustre en double allumage, qui nécessite un inter de commande double, exemple : inter 1 pour allumer 2 ampoules pour juste un passage ou pas besoin de beaucoup d'éclairage et l'inter 2 pour allumer les quatre autres, s'inspirer du schéma de la réponse 2.
Si votre installation possède un conducteur de terre (jaune-vert) au plafond vous pouvez y raccorder la masse métallique votre lustre qui je suppose est en bronze (donc de classe 1).
@+ Bob35

Bonjour,

Une lampe commandée par trois inters : deux poussoirs et un inter classique ??? Jamais vu, une photo des trois inters avec les fils visibles serait un plus pour élucider ??
C'est soit trois poussoirs avec télérupteur ou deux inters va et vient plus un inter permutateur (voir schéma ci-joint)
@+

Pour agrandir l'image, cliquez dessus.

Bonjour,

Citation :
je n'ai pas besoin du tri dans les combles donc voici ma question

Ce n'est pas parce que vous n'avez pas d'appareils triphasé à installer dans ces combles que le tri s’avère inutile.
Il serait préférable de passer une ligne en tri+neutre pour éviter un déséquilibre de l'installation surtout si vous comptez mettre du chauffage électrique dans ces combles, d'ailleurs vous ne donnez pas assez d'éléments ne serait-ce que pour le type de chauffage qui sera mis en place pour ces 120m² de surface ?
@+

Bonjour,
Votre problème ne serait-il pas comme sur certaines chaudières gaz qui ne supportent pas une différence de tension entre neutre et terre ?? Faire comme ceci pour remettre le neutre et la terre à 0 volts
Insérer un disjoncteur différentiel 30mA pour conserver la sécurité.
Voir schéma.


Pour agrandir l'image, cliquez dessus.

Bonjour,
avez vous une installation en triphasé ? si c'est le cas avez vous un coupleur de phases ?
@+

Bonjour,

Je ne serai pas aussi affirmatif que GL, tout dépend de ce qu'est votre programmateur de chauffage central ?? Et de ce que vous voulez faire.
Joint un tableau des six ordres que peut recevoir un fil pilote pour comprendre le principe, dans le schéma que je vous propose on va prendre la ligne "stabiloté", pour créer un abaissement de 3.5° par rapport à la consigne de confort préréglée sur son propre thermostat intégré.
Pour l'hors gel ou l'arrêt on peut le faire en insérant une diode sur ce fil pilote qui permet d'envoyer une demi alternance positive ou négative selon le sens quelle est positionnée.
Pour les abaissements -1° ou -2° cela se fait avec un gestionnaire de chauffage donc pas possible avec l'horloge. @+


Pour agrandir l'image, cliquez dessus.



Pour agrandir l'image, cliquez dessus.

Merci du retour et bon week-end à vous aussi. @+

Bonjour,

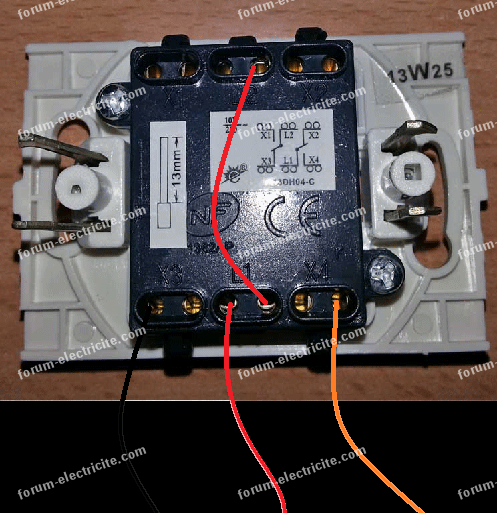

Faire un pont avec la phase sur L1 et L2 ensuite brancher le noir sur X1 ou X3 et le orange sur X2 ou X4 selon le sens que vous voulez avoir sur les touches de votre inter.
Voir ci-joint photo.
@+


Pour agrandir l'image, cliquez dessus.

Bonjour,
Je dirai comme GL que je salue au passage.
Si votre installation date de plus de vingt ans il est possible que ce télérupteur commence à être fatigué et il n'est pas sûr qu'il se trouve visible sur le tableau mais il peut être à l'intérieur de celui-ci ou dans une boite de dérivation quelque part dans la maison.
Pour pouvoir le retrouver c'est plus facile à deux personnes, une qui appuie sur un poussoir toutes les secondes et l'autre qui cherche en écoutant le clic clac de ce télérupteur qu'il faudra probablement remplacer.
Juste un conseil en passant faites une photo claire et nette avant de le déconnecter pour repérer la couleur des fils, on voit trop souvent des messages pour demander comment les rebrancher et comme dans la plupart des cas les couleurs et le type de branchement et de télérupteur ne sont pas les mêmes, avec la photo c'est beaucoup plus facile de vous aider.
@+

Bonjour,
Dans votre cas la compensation est une résistance qui sert à compenser l'intensité nécessaire pour les voyants.
Voir un exemple de compensateur http://www.legrand.fr/ecat_france/412439-compensateur-en-impedance-pour-telerupteur.html

Pour vous assurer que le problème vient bien de cela vous pouvez mettre une douille avec une lampe standard de 25W entre les bornes A1 et 4.
@+

Bonjour.
Il est dit dans la notice Lumineux à 2 bornes Utiliser la compensation.
Vous avez 4 boutons poussoir à deux bornes avec voyant, ce qui fait penser au système qu'il y a un poussoir de bloqué donc elle se met en sécurité.
Notice : Insensible aux poussoirs bloqués OUI.
Donc soit : vous refaites un câblage avec trois fils aux poussoirs (phase, neutre et retour poussoir) voyant connecté entre phase et neutre ou vous retirez les voyants des poussoirs ou vous mettez une compensation entre les bornes A1 et 4.
@+

Bonjour,
Une photo de cet inter double V et V avec les fils visibles et aussi du nouvel inter côté bornes pourrait nous aider à vous apporter la solution.
@+

Bonjour,
Le différentiel en question est-ce un inter dif ou un disjoncteur dif ?
Car si c'est un inter dif cela signifie qu'il doit y avoir une protection en aval, soit par fusible ou disjoncteur ?
Il peut aussi y avoir une connexion défectueuse dans une boite de dérivation, dans le tableau peut-être et même sous le différentiel, faire un resserrage des bornes hors tension.
@+

Bonjour,

Citation :
J'ai découvert qu'en enlevant le câble de terre au niveau de mon coffret électrique, ça marche et en remettant après quelques minutes ça re-saute finalement.

Pour votre sécurité et celle de votre entourage il ne faut jamais déconnecter un conducteur de terre.

Bonjour,
Sans faire de gros travaux vous pouvez mais, pas à la place d'un inter va et vient mais en condamnant les deux inters de ce va et vient en position allumée et en insérant le détecteur entre la lampe et l'arrivée des fils de celle-ci.
@+

Voir schéma.
Pour agrandir l'image, cliquez dessus.

Bonjour

Citation :
un bon nombre des circuits sont en 2.5, or cela n'était pas utile puisque qu'il n'y a pas plus de 5 PC. Je n'ai pas envie de passer du 1.5 !?

Pour la quantité de prise par circuit il y a un maxi à ne pas dépasser mais on peut toujours mettre moins.
La protection pour du 2.5mm² est 16 A maxi par fusible ou 20 A maxi par disjoncteur, voir ci-joint un extrait de la C15100.
@+


Pour agrandir les images, cliquez dessus.




Pour agrandir l'image, cliquez dessus.

Bonjour,

Citation :
Sur les 5 led vertes la DL1 est éteinte et signale un défaut cellule photo électrique.

C'est de ce côté qu'il faut orienter votre recherche, passer la main devant et écouter si vous entendez le déclic du mini relais sur l'une des cellules. Vérifiez les connexions. La propreté (insectes dedans) etc.
@+

Bonjour,
Attention ! On déconnecte les cellules juste pour un essai et confirmer que la panne provient bien de celles-ci.
Il s'agit d'un élément de sécurité. En fait on ne déconnecte pas, on shunte juste les deux bornes du contact normalement fermé où elles sont raccordées pour vérifier le fonctionnement.
@+

Après recherche sur le net j'ai trouvé ceci, voir le schéma ci-joint, si vous alimentez votre résistance à partir de ce disjoncteur 2A ce n'est pas suffisant ; 10A maxi de protection soit environ 2300W, après il faut relayer avec un contacteur et passer le circuit puissance par un autre disjoncteur et un contacteur, ce thermostat commande juste la bobine contacteur (voir le schéma à partir de 2300W).
@+

Voici les photos :
Pour agrandir l'image, cliquez dessus.

Bonjour,
Je ne connais pas ce produit mais une photo et le schéma de câblage que vous avez effectué permettrait peut-être de vous répondre.
@+

Bonjour,
Non il n'y a pas de shunt à faire sur ces bornes, on y raccorde que des poussoirs contact (NO) normalement ouvert
@+

Bonjour.

Votre ancien télérupteur est un branchement trois fils avec neutre aux poussoirs, le télérupteur Leg 49120 est électronique et incompatible avec ce type de câblage.
Voir la question : 12417 qui traite ce sujet.
@+

Bonjour,
Une photo de votre carte électronique pourrait peut-être nous aider à vous renseigner.
@+

J'ai relevé ceci sur le net mais pas de réponse.


Pour agrandir l'image, cliquez dessus.

En principe un câble blindé pour cela est pourtant ce qu'il y a de mieux, avez-vous mis la tresse du câble à la terre ?
N'y a t-il pas de réglage de potentiomètre dessus par hasard ?
@+
