Question Forum Chauffage : Installation solaire plancher chauffant
Bonjour,
Je suis entrain de réfléchir pour le circuit de chauffage.
J'ai un circuit de radiateurs sur une chaudière gaz murale Saunier Duval.
Je souhaite ajouter 50m² de plancher chauffant au rez de chaussée et garder les radiateurs à l'étage.
Je souhaiterais que le ballon tampon alimenté en solaire puisse n'alimenter que le plancher chauffant.
J'ai pensé à mettre une bouteille de découplage. Est-ce une bonne idée ?
Il y a un circulateur à l'intérieur de la chaudière, ne va-t-il pas interférer avec le circuit secondaire ?
Merci.
Je suis entrain de réfléchir pour le circuit de chauffage.
J'ai un circuit de radiateurs sur une chaudière gaz murale Saunier Duval.
Je souhaite ajouter 50m² de plancher chauffant au rez de chaussée et garder les radiateurs à l'étage.
Je souhaiterais que le ballon tampon alimenté en solaire puisse n'alimenter que le plancher chauffant.
J'ai pensé à mettre une bouteille de découplage. Est-ce une bonne idée ?
Il y a un circulateur à l'intérieur de la chaudière, ne va-t-il pas interférer avec le circuit secondaire ?
Merci.
23 avril 2018 à 13:46
Réponse 1 du forum chauffage Bricovidéo
Installation solaire plancher chauffant

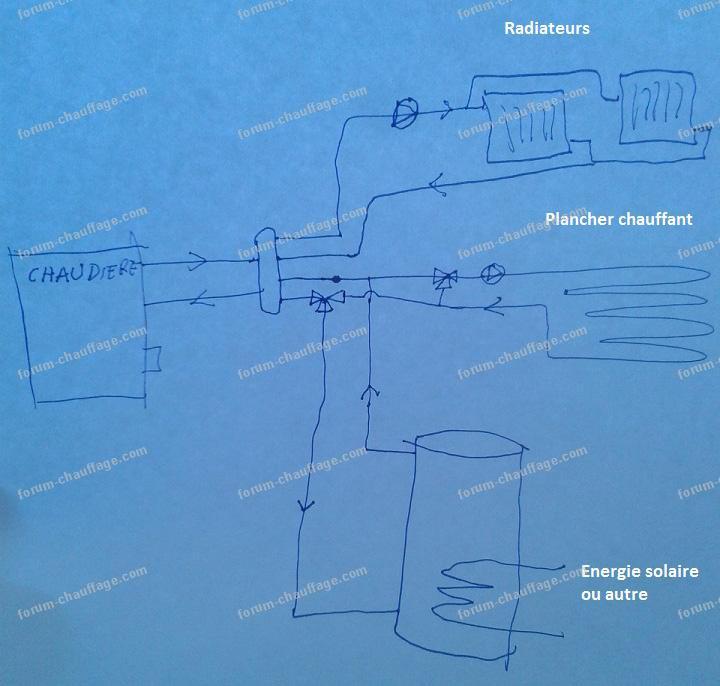

Voici le schéma du circuit hydraulique.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
23 avril 2018 à 14:17
Réponse 2 du forum chauffage Bricovidéo
Installation solaire plancher chauffant
Bonjour,
Pour répondre à votre question, pouvez-vous nous en dire plus sur votre installation de chauffage existante et votre installation solaire :
- Votre installation solaire est de quel type (CESI ou SSC) ?
- Quelle est la capacité actuelle de votre ballon solaire ?
- Quel est le type de régulation actuelle de votre installation ?
Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Pour répondre à votre question, pouvez-vous nous en dire plus sur votre installation de chauffage existante et votre installation solaire :
- Votre installation solaire est de quel type (CESI ou SSC) ?
- Quelle est la capacité actuelle de votre ballon solaire ?
- Quel est le type de régulation actuelle de votre installation ?
Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
23 avril 2018 à 15:57
Réponse 3 du forum chauffage Bricovidéo
Installation solaire plancher chauffant
Bonjour,
Ceci est un futur projet.
Je possède juste un circuit de radiateurs raccordé à une chaudière Saunier Duval (je ne sais pas encore s'il y a une régulation sur cette chaudière, il faudra que je regarde).
Le projet serait de mettre 6m² de panneaux solaires et un ballon de 750 litres.
Il y aura une vanne 3 voies TOR qui fera en sorte d'alimenter le plancher chauffant soit en solaire (en passant par le ballon solaire) soit en passant par la chaudière si le stock du ballon a une température trop basse.
Les autres radiateurs fonctionneront que par la chaudière.
Les deux circuits (plancher chauffant et radiateurs) seront pilotés par des vannes 3 voies et loi d'eau avec un régulateur Sorel. Cependant, je me pose la question pour la pompe de la chaudière, comment la réguler avec une régulation "rajoutée" ?
Régulateur de chauffage Sorel
Ceci est un futur projet.
Je possède juste un circuit de radiateurs raccordé à une chaudière Saunier Duval (je ne sais pas encore s'il y a une régulation sur cette chaudière, il faudra que je regarde).
Le projet serait de mettre 6m² de panneaux solaires et un ballon de 750 litres.
Il y aura une vanne 3 voies TOR qui fera en sorte d'alimenter le plancher chauffant soit en solaire (en passant par le ballon solaire) soit en passant par la chaudière si le stock du ballon a une température trop basse.
Les autres radiateurs fonctionneront que par la chaudière.
Les deux circuits (plancher chauffant et radiateurs) seront pilotés par des vannes 3 voies et loi d'eau avec un régulateur Sorel. Cependant, je me pose la question pour la pompe de la chaudière, comment la réguler avec une régulation "rajoutée" ?
Régulateur de chauffage Sorel
23 avril 2018 à 16:04
Réponse 4 du forum chauffage Bricovidéo
Installation solaire plancher chauffant
Bonjour.
Après consultation de la fiche technique de la régulation SOREL, cette dernière ne permet pas de pouvoir piloter une installation comportant :
- Une chaudière gaz,
- Une production d'eau chaude,
- Deux circuits de chauffage (plancher + radiateur),
- Une production de chaleur solaire.
Pour être plus précis, pouvez-vous nous transmettre les caractéristiques de votre chaudière (modèle, type, année, numéro de série...).
Dans le cas d'installations hybrides, il faut absolument mettre en place un système de régulation en boucle fermée (un seul régulateur pour l'ensemble des fonctions et du pilotage des organes de votre l'installation) : ce ne peut-être le cas avec ce type de régulateur.
La conception et le raccordement hydraulique doivent également être étudiés pour répondre à toutes les normes et obligations liées à la production solaire, à l'eau chaude sanitaire, au circuit de plancher chauffant...
Restant à votre écoute, dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Après consultation de la fiche technique de la régulation SOREL, cette dernière ne permet pas de pouvoir piloter une installation comportant :
- Une chaudière gaz,
- Une production d'eau chaude,
- Deux circuits de chauffage (plancher + radiateur),
- Une production de chaleur solaire.
Pour être plus précis, pouvez-vous nous transmettre les caractéristiques de votre chaudière (modèle, type, année, numéro de série...).
Dans le cas d'installations hybrides, il faut absolument mettre en place un système de régulation en boucle fermée (un seul régulateur pour l'ensemble des fonctions et du pilotage des organes de votre l'installation) : ce ne peut-être le cas avec ce type de régulateur.
La conception et le raccordement hydraulique doivent également être étudiés pour répondre à toutes les normes et obligations liées à la production solaire, à l'eau chaude sanitaire, au circuit de plancher chauffant...
Restant à votre écoute, dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
25 avril 2018 à 15:55
Réponse 5 du forum chauffage Bricovidéo
Installation solaire plancher chauffant
Bonjour,
Alors, sur ce projet, il n'est pas forcément obligatoire d'avoir un seul régulateur pour piloter l'ensemble de l'installation, on peut très bien avoir un simple régulateur pour le pilotage de la vanne 3 voies TOR qui est branché au ballon.
Ainsi qu'un petit régulateur juste pour la gestion du solaire.
Et le reste serait piloté avec un régulateur qui piloterait la loi d'eau sur les deux circuits de chauffage et la chaudière.
Connaissez-vous une régulation qui puisse gérer les deux circuits de chauffage (2 V3V) + l'aquastat de la chaudière ?
Cordialement.
Alors, sur ce projet, il n'est pas forcément obligatoire d'avoir un seul régulateur pour piloter l'ensemble de l'installation, on peut très bien avoir un simple régulateur pour le pilotage de la vanne 3 voies TOR qui est branché au ballon.
Ainsi qu'un petit régulateur juste pour la gestion du solaire.
Et le reste serait piloté avec un régulateur qui piloterait la loi d'eau sur les deux circuits de chauffage et la chaudière.
Connaissez-vous une régulation qui puisse gérer les deux circuits de chauffage (2 V3V) + l'aquastat de la chaudière ?
Cordialement.
25 avril 2018 à 18:48
Réponse 6 du forum chauffage Bricovidéo
Installation solaire plancher chauffant
Bonsoir,
Par expérience et pour avoir mis beaucoup d'installation type "hybride" en route :
si vous voulez être sur de ne pas mettre en danger votre installation de plancher chauffant (surchauffe et sécurité),
- Si vous voulez être sur que la chaudière est sollicitée au bon moment (économie et durée de vie de la chaudière surtout si c'est une version condensation),
- Si vous voulez être sûr de ne pas avoir de variations de température ou de débit sur votre installation (équilibrage, découplage hydraulique),
- Si vous ne voulez pas avoir de pompes de circulation qui s'opposent,
- Si vous ne voulait pas de surchauffe d'eau chaude sanitaire ou de risques de brûlures à l'utilisation.
Vous devrez avoir un schéma hydraulique conforme et une seule régulation pour l'ensemble du système.
Au regard de votre schéma hydraulique je constate que, votre vanne directionnelle en sortie de bouteille casse pression et entrée vers votre stockage solaire se trouve en fonction de sa position tantôt sur un départ du plancher tantôt sur le retour du plancher. La perte charge donc le débit de votre plancher sera variable ce qui n'est pas recommandé pour un plancher chauffant.
Pouvez-vous nous transmettre des photos de votre installation existante, nous transmettre les caractéristiques de votre chaudière et nous dire comment sera faite votre eau chaude sanitaire ?
Restant à votre écoute, dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Par expérience et pour avoir mis beaucoup d'installation type "hybride" en route :
si vous voulez être sur de ne pas mettre en danger votre installation de plancher chauffant (surchauffe et sécurité),
- Si vous voulez être sur que la chaudière est sollicitée au bon moment (économie et durée de vie de la chaudière surtout si c'est une version condensation),
- Si vous voulez être sûr de ne pas avoir de variations de température ou de débit sur votre installation (équilibrage, découplage hydraulique),
- Si vous ne voulez pas avoir de pompes de circulation qui s'opposent,
- Si vous ne voulait pas de surchauffe d'eau chaude sanitaire ou de risques de brûlures à l'utilisation.
Vous devrez avoir un schéma hydraulique conforme et une seule régulation pour l'ensemble du système.
Au regard de votre schéma hydraulique je constate que, votre vanne directionnelle en sortie de bouteille casse pression et entrée vers votre stockage solaire se trouve en fonction de sa position tantôt sur un départ du plancher tantôt sur le retour du plancher. La perte charge donc le débit de votre plancher sera variable ce qui n'est pas recommandé pour un plancher chauffant.
Pouvez-vous nous transmettre des photos de votre installation existante, nous transmettre les caractéristiques de votre chaudière et nous dire comment sera faite votre eau chaude sanitaire ?
Restant à votre écoute, dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
25 avril 2018 à 21:30
Réponse 7 du forum chauffage Bricovidéo
Installation solaire plancher chauffant
Bonjour,
Voici la chaudière. Je ne pourrais pas dire quel type de chaudière il s'agit.
Cordialement.
Pour agrandir les images, cliquez dessus.
Voici la chaudière. Je ne pourrais pas dire quel type de chaudière il s'agit.
Cordialement.
Pour agrandir les images, cliquez dessus.
02 mai 2018 à 23:58
Réponse 8 du forum chauffage Bricovidéo
Installation solaire plancher chauffant
Apparemment c'est une théma : Chaudière themaclassic 25
Avec vanne 3 voies intégrée et production d'ECS.
Juste avec un circuit de chauffage.
Avec régulation loi d'eau.
C'est une atmosphérique, non ventouse.
Avec vanne 3 voies intégrée et production d'ECS.
Juste avec un circuit de chauffage.
Avec régulation loi d'eau.
C'est une atmosphérique, non ventouse.
03 mai 2018 à 00:30
Réponse 9 du forum chauffage Bricovidéo
Installation solaire plancher chauffant
Citation :En effet il y aurait une variation du débit sur le plancher chauffant, ce n'est pas le meilleur schéma de principe.
Au regard de votre schéma hydraulique je constate que, votre vanne directionnelle en sortie de bouteille casse pression et entrée vers votre stockage solaire se trouve en fonction de sa position tantôt sur un départ du plancher tantôt sur le retour du plancher. La perte charge donc le débit de votre plancher sera variable ce qui n'est pas recommandé pour un plancher chauffant.
03 mai 2018 à 00:33
Réponse 10 du forum chauffage Bricovidéo
Installation solaire plancher chauffant
Bonjour,
Merci pour votre retour d'informations.
Pour vous transmettre un schéma hydraulique proche de votre projet, pouvez-vous me dire si :
- Vous souhaitez mettre en place un système solaire type CESI ou COMBI ?
- Votre installation solaire sera-t-elle l'énergie principale et votre chaudière interviendra-t-elle uniquement en relève ?
- Votre Eau Chaude Sanitaire sera-elle assurée par le solaire, par la chaudière ou les deux ?
Votre chaudière est de quelle année ? Pensez-vous réaliser votre future installation en fonction de celle-ci sachant que le jour où vous serez amener à la remplacer vous pourriez mettre en place une chaudière chauffage seul beaucoup moins cher ? Pour cela il vous faut intégrer la production d'eau chaude dans le ballon solaire.
Dans l'attente de votre retour d'info.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Merci pour votre retour d'informations.
Pour vous transmettre un schéma hydraulique proche de votre projet, pouvez-vous me dire si :
- Vous souhaitez mettre en place un système solaire type CESI ou COMBI ?
- Votre installation solaire sera-t-elle l'énergie principale et votre chaudière interviendra-t-elle uniquement en relève ?
- Votre Eau Chaude Sanitaire sera-elle assurée par le solaire, par la chaudière ou les deux ?
Votre chaudière est de quelle année ? Pensez-vous réaliser votre future installation en fonction de celle-ci sachant que le jour où vous serez amener à la remplacer vous pourriez mettre en place une chaudière chauffage seul beaucoup moins cher ? Pour cela il vous faut intégrer la production d'eau chaude dans le ballon solaire.
Dans l'attente de votre retour d'info.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
03 mai 2018 à 11:03
Réponse 11 du forum chauffage Bricovidéo
Installation solaire plancher chauffant
Bonjour,
Je souhaiterais mettre en place un ballon solaire plutôt combi mais que l'ECS se fasse que l'été car avoir un combi avec le chauffage de l'ECS et chauffage plancher chauffant en même temps ce n'est pas bon pour le rendement.
Donc quand on se retrouve au moment d'éteindre la chaudière car l'on n'a plus besoin de chauffer, on tourne une vanne 3 voies (manuelle ou électrovanne) qui fait que l'eau froide sera préchauffée dans le ballon solaire et passe ensuite dans la chaudière.
Et l'hiver quand le chauffage est en route, on fait passer l'eau froide directement dans l'échangeur d'ECS de la chaudière.
L'idée serait d'avoir un ballon solaire double échangeur (l'échangeur du bas raccordé aux panneaux solaires, l'échangeur du haut qui sera raccordé à l'ECS l'été (via vanne 3 voies), et le contenu du ballon sera pour le plancher chauffant).
Je souhaiterais que le plancher chauffant soit alimenté qu'avec le solaire + complément chaudière s'il n'y a pas assez de soleil. Et que le reste des autres radiateurs ne soit alimenté qu'avec la chaudière.
L'inclinaison des panneaux solaires thermiques sera de l'ordre de 70 degrés plein sud pour avoir un maximum de rendement l'hiver et d'atténuer la production d'ECS l'été.
Cordialement.
Je souhaiterais mettre en place un ballon solaire plutôt combi mais que l'ECS se fasse que l'été car avoir un combi avec le chauffage de l'ECS et chauffage plancher chauffant en même temps ce n'est pas bon pour le rendement.
Donc quand on se retrouve au moment d'éteindre la chaudière car l'on n'a plus besoin de chauffer, on tourne une vanne 3 voies (manuelle ou électrovanne) qui fait que l'eau froide sera préchauffée dans le ballon solaire et passe ensuite dans la chaudière.
Et l'hiver quand le chauffage est en route, on fait passer l'eau froide directement dans l'échangeur d'ECS de la chaudière.
L'idée serait d'avoir un ballon solaire double échangeur (l'échangeur du bas raccordé aux panneaux solaires, l'échangeur du haut qui sera raccordé à l'ECS l'été (via vanne 3 voies), et le contenu du ballon sera pour le plancher chauffant).
Je souhaiterais que le plancher chauffant soit alimenté qu'avec le solaire + complément chaudière s'il n'y a pas assez de soleil. Et que le reste des autres radiateurs ne soit alimenté qu'avec la chaudière.
L'inclinaison des panneaux solaires thermiques sera de l'ordre de 70 degrés plein sud pour avoir un maximum de rendement l'hiver et d'atténuer la production d'ECS l'été.
Cordialement.
03 mai 2018 à 21:07
Réponse 12 du forum chauffage Bricovidéo
Installation solaire plancher chauffant
Oui je pense garder cette chaudière.
Cordialement.
Cordialement.
03 mai 2018 à 21:09
Réponse 13 du forum chauffage Bricovidéo
Installation solaire plancher chauffant
Je propose une variante, cependant, je ne sais pas si la pompe de la chaudière interférera avec le reste du réseau, comme il n'y a pas de bouteille de découplage.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
05 mai 2018 à 23:08
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Chauffage
- 1. Périodicité du désembouage pour plancher chauffant
- N°3681 : Quelle est la périodicité minimum de désembouage d'un circuit de plancher chauffant ?
- 2. Installation servomoteur ESBE et régulation plancher chauffant
- N°19257 : Bonjour. Nous avons acheté une maison ancienne et nous avons constaté que le plancher chauffant (basse température) est branché directement depuis la chaudière c'est à dire il reçoit une température de 65° alors qu'il...
- 3. Réguler combiné solaire gaz plancher chauffant
- N°4684 : Bonjour, nous avons fait installer dans une grange rénovée, un plancher chauffant basse température qui est alimenté par des panneaux solaires et une chaudière à gaz de ville pour le complément, notre problème est qu'on...
- 4. Problème plancher chauffant
- N°19848 : Bonjour. J'ai un plancher chauffant Réhau hydraulique qui date de 2005 (avec chaudière gaz avec production d'eau chaude). Les tuyaux départ et retour allant de la chaudière au collecteur étaient très chauds hier. La...
- 5. Fuite d'eau plancher chauffant ou canalisation radiateurs
- N°16048 : Bonjour, Je salue la communauté que je rejoins aujourd'hui en vous remerciant par avance de vos contributions. Voici ce qui m'amène : J'ai un compteur d'eau qui s'emballe. Au dernier relevé annuel : + 30% par rapport à...
- 6. Désembouage plancher chauffant installation géothermique
- N°18937 : Bonjour ! J'ai une installation géothermique avec plancher chauffant. Cette installation a 12 ans et n'a jamais été nettoyée. :sad: Je souhaite donc, du moins pour commencer, rincer et nettoyer mon plancher...
- 7. Branchement triple circuit plancher chauffant + radiateurs
- N°19487 : Bonjour. Possédant une chaudière murale Saunier Duval thema classic c25e. Je souhaiterais y brancher 3 circuits, 2 circuits plancher chauffant avec régulation séparé (deux circulateurs) et 1 circuit radiateur. Du coup,...
- 8. Conseil installation plancher chauffant dans véranda
- N°9018 : Bonjour, nous souhaitons agrandir notre maison par une véranda orientée Nord-Ouest. Nous sommes tentés d'y mettre un plancher chauffant. 1ère question : Quelqu'un a-t-il un conseil sur ce type de chauffage dans une véranda ?...
- 9. Plancher chauffant ne chauffe pas la chaudière fonctionne
- N°20673 : Bonjour à tous, Je poste ce message car je viens de redémarrer ma chaudière avec la baisse des températures après simplement l'avoir arrêtée au Printemps dernier (Bouton Marche arrêt seulement). J’ai vérifié les...
- 10. Fiabilité chaudière condensation plus solaire ROTEX
- N°1341 : Bonjour. Quelqu'un connait-il le système solaire Rotex combiné avec chaudière à condensation Rotex ? Que pensez-vous de cette marque ? Merci.
Fiches techniques et Vidéos du forum chauffage
Fiches Forum Chauffage : Nettoyage vitres inserts - Conseils chauffage géothermie - Problèmes robinets thermostatiques - Brancher un thermostat sur une chaudière - Problèmes ramonage cheminées - Conduits évacuation des fumées - Problèmes chauffage radiateur froid
Informations sur le forum Chauffage Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
