Bonjour,
Si vous le pouvez donnez la couleur des fils au niveau du plafonnier de cette lampe, cela nous donnera peut-être une indication.
@+

Je ne suis pas convaincu de vos arguments, puisque vous dites que la douille est en plastique matière isolante il faudrait vraiment qu'un fil de ce câble donc doublement gainé sorte de cette douille pour aller toucher le globe en alu.
De toute façon si c'est vendu comme ça c'est que c'est aux normes.

Bonjour,

Citation :
je ne vois pas pourquoi la partie haute fixée au plafond serait bien à la terre et PAS la partie mobile au bout du cordon surtout que cette dernière est métallique.

De par sa conception cette partie doit être double isolation, d'ailleurs vous le décrivez ainsi :

Citation :
même si le point de pénétration dans la douille est gainé

@+

Bonjour,
Si la borne terre de ce lustre est bien raccordée à un conducteur vert jaune de terre, je ne voie pas ce qui vous inquiète , je suppose que ce lustre est conçut ainsi en usine et respecte la Norne.
@+

Bonjour,
Avec une photo du bornier de votre détecteur cela aurait été plus facile de répondre, voir l'exemple ci-joint.
@+


Pour agrandir l'image, cliquez dessus.

Bonjour,

Votre schéma B du télérupteur finder est bon sur le principe, c'est un branchement dit trois fils avec poussoir au neutre.
Le télérupteur 26.01 est bipolaire 1er contact entre 1 et 2 et 2ème contact entre 3 et 4.
Par contre lorsque l'on regarde le schéma A il y a incohérence entre le schéma B.
En A il y a deux fils sur un plot de la bobine b, et sur le schéma B on retrouve deux fils qui vont aux lampes en borne 2 et 4 ?????
En êtes-vous sûr ?? J'espère que ce ne sont pas les mêmes car ce n'est pas bon ??
Vous avez écrit :

Citation :
le repérage étant difficile ? ----------------? qui est plutôt "chargée"

Bonjour,
En principe le disjoncteur de branchement est plombé en amont et remplacé par ERDF ou alors vous ne parlez pas du disjoncteur d'abonné ??
La sensibilité du différentiel 30 ou 300 mA, vous devez avoir un léger défaut d'isolement sur un appareil c'est et c'est la raison du déclenchement sur la position la plus sensible.
Pour le défaut d'isolement vous pouvez déjà faire une recherche en débranchant tous vos appareils et aussi en abaissant tous les disjoncteurs de votre tableau si il est équipé des coupures omnipolaires puis ensuite vous les relevez un par un et dès que le général disjoncte vous avez le circuit en cause.
@+

Bonjour,

Citation :
Je ne comprends pas pourquoi j'ai une phase et un neutre sur un inter.

En regardant le schéma vous allez comprendre, j'ai mis des n° aux bornes des inters va et vient pour voir l'endroit où vous relevez la tension 220 volts car le courant passe par les lampes donc le neutre en bleu revient jusqu'à la borne 5 et ensuite continue sur la borne 3.
Si vous faites les mesures de tension entre 2 et 3 ou entre 4 et 5 vous trouvez 220 volts.
@+

Pour agrandir l'image, cliquez dessus.

Bonjour ,
Oui sur ce type d'inter le voyant servait de fusible, il fallait faire attention à la puissance des lampes lorsqu'on les remplaçaient.
1ère : pas facile ce qui me surprend c'est les 115 v que vous annoncez, pour le culot ça doit être BA7s
2ème : si vous avez un porte fusible d'un autre inter oui car le diamètre intérieur du voyant est plus petit que celui d'un porte fusible voir photo.
@+

Pour agrandir l'image, cliquez dessus.

Bonjour,

Citation :
Un électricien m'a conseillé de refaire les deux panneaux électriques entièrement.

Il faudrait une photo des tableaux décapotés pour pouvoir en juger, mais dans un premier temps la pose d'un inter différentiel moitié moins cher qu'un disjoncteur différentiel pour une mise en sécurité peut se faire dans un petit tableau juste à côté.
Si un seul inter dif 30mA mettre un de 63A et de type A.
@+

Bonjour,
Il doit y avoir une position à trouver sur les sélecteurs 8 pour que cela fonctionne, pouvez-vous faire une photo nette de cette zone de la carte, ou donnez la référence de carte Came car votre doc fournie n'est pas très claire et maigre en informations.
@+

Bonjour,

Citation :
c'est quoi le dip 2 ?

Pour agrandir l'image, cliquez dessus.



Pour agrandir l'image, cliquez dessus.

Bonjour,
Avez-vous fait des essais en inversant résistance et lampe néon ?
@+

Bonjour,

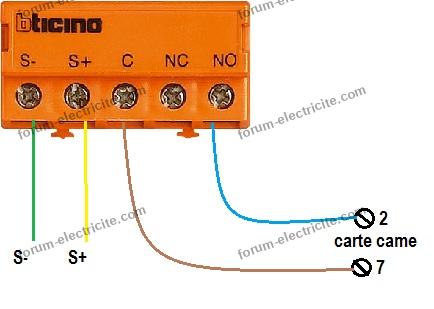

Votre branchement semble correct, par contre avez-vous mis le dip 2 sur la carte came.
@+

Pour agrandir l'image, cliquez dessus.

Bonjour,

Citation :
(si quelqu'un peut vous faire le dessin moi je ne sais toujours pas)... ! mf06

salut mf06
@+Bob

Pour agrandir l'image, cliquez dessus.

Bonjour,
Pour moi il s’agit de trois condensateurs dans la même enveloppe.
C'est ce que j'en déduis avec ce qui est noté dessus.
2uf AC 400V Noir Marron > pour l'enroulement déphasé moteur 1
2uf AC 400 V Noir Marron >pour l'enroulement déphasé moteur 2
7uf AC 250 V Noir Blanc > pour créer une chute de tension pour les petites vitesses des moteurs 1 et 2
Voir croquis pour le raccordement.
@+

Pour agrandir l'image, cliquez dessus.

Bonjour,
Pour pouvoir vous répondre, il faudrait les schémas des deux systèmes.
@+

Bonjour Pascal

Oui la nuit a été favorable à la réflexion entre 9 et 14 pour une ouverture totale des deux vantaux ou 10 et 14 pour un seul vantail.
@+

Bonjour ,
Le principe reste le même, il vous faut un disjoncteur tripolaire 3 x16A et un contacteur tripolaire 3x 20A ou 25A
@+


Pour agrandir l'image, cliquez dessus.

Bonjour,
C'est très bien une gaine thermorétractable loys salut mais comme l'a dit GTI le fil n'est pas coupé donc pas facile.
Le mieux serait une borne type Wago ou un domino si le fil n'est pas trop tendu dans la boite car pour le faire correctement il faut quelque cm de rab autrement la solution du chatterton évite de couper le fil.
@+

Bonjour,
Pour le disjoncteur dans la boite pas de problème il faudra seulement s'en souvenir dans 10 ou 15 ans.
@+

Bonjour,
C'est bizarre comme installation elle a dû être modifiée, je suppose que cet double inter a une borne commune celle qui a le rouge et vert.
Par rapport aux éléments apportés faire un essai comme ceci voir croquis.
Lorsque l'inter sera enlevé faites une photo du boitier avec l'ensemble des fils qui doivent arriver dans trois conduits différents, par déduction en haut à gauche 2 verts 1 blanc, en haut à droite 1vert un blanc, et en bas 1 rouge et 1 blanc, les trois blancs restent connectés ensemble.
@+

Pour agrandir l'image, cliquez dessus.

Bonjour,

Citation :
l'interrupteur de droite ne commande rien comme vous le dites, celui de gauche allume le plafonnier.

ok pour l'inter de droite mais l'inter de gauche qui commande le plafonnier, est -il seul ou y a t-il un autre inter dans la pièce pour cette même lampe et dans ce cas se serait un va et vient ?
@+

Bonjour,
Cette fois les photos sont plus nettes, mais le cadrage nous empêche de voir la totalité de l'inter je ne sais toujours pas si c'est un double va et vient ou un double allumage.
Et puis vous ne répondez pas aux question posées ? Est-ce que les deux inter servaient, mais de la façon dont est raccordé celui de droite je ne pense pas.
La suite si vous apportez un peu plus de renseignement
@+

Pouvez-vous expliquer à quoi servent les deux inters, et y a t-il un va et vient d'un côté ??

Bonjour,

Citation :
Le fil vert à marquer est celui qui est dans le même trou que le rouge ?

Quoi le fil vert est dans la même borne que le rouge pouvez-vous faire une photo prise sous un autre angle ?
Si c'est le cas je ne comprends pas pourquoi un double inter ??
@+

Bonjour,

Citation :
j'ai acheté l'Extel proposé chez Casto mais je ne connais pas la correspondance des fils.

Ce n'est pas aussi simple que ça, il faut un interphone compatible voir ici :
http://www.castorama.fr/store/Combine-universel-Extel-UNY-prod7100013.html
En bas de cette page dessous fiche technique, ouvrez tableau de compatibilité et avec la marque de l'ancien cherchez la ligne pour la correspondance des n° de borne.
@+

Bonjour,
Utilisez un petit bout de fil pour relier les bornes communes (rouges) des deux inters, puis suivre le croquis.
Travail à faire avec le disjoncteur coupé bien entendu !
@+

Pour agrandir l'image, cliquez dessus.

Bonjour,

Citation :
Alors je repars du tableau et trouve une boîte de dérivation avec un domino (du neutre) fondu. Yes.
Pour ce soir ça remarche mais j'espère que la cause est un mauvais serrage sinon je pense rebelote d'ici peu.

Si vous avez remis un domino neuf bien connecté et serré il ne devrait pas y avoir de rebelote.
@+

Bonjour,
Pour le remplacer il faut un double va et vient, dommage que vous n'ayez pas mis la photo.
Avant de le débrancher repérez avec un adhésif le fil vert qui est à côté du fil rouge pour ne pas le mélanger avec les deux autres verts.
Mettez une photo du nouveau double va et vient côté bornes et je vous réponds avec un croquis.
@+

Bonjour,
Pas facile de répondre avec seulement cette photo il faudrait aussi l'autre partie où se raccordent ces fils, les deux qui vous posent problème sont probablement le fil noir et le fil rouge ayant pour terminaison une cosse faston, pour les autres ils sont équipés de brochage en principe on ne peut se tromper ?
@+

Bonjour,
Contacts sans potentiel pour moi c'est sans relation avec le reste de la carte (comme un simple inter).
Le mieux serait de relayer avec un petit contacteur modulaire et se servir de ce contact juste pour alimenter la bobine car avec des fluos il y a toujours de l’amorçage et il serait dommage de détruire ce contact à court terme.
@+

Pour agrandir l'image, cliquez dessus.

Bonjour,

Citation :
on l'a changée en triphasé

Et vous dites qu'elle a cinq fils soyez plus précis ??
Une photo de la plaque à borne en précisant sous quelle tension vous allez utiliser cette cuisinière et sur quel type de prise ou sortie de câble ?
@+

Bonjour,
En plus de la demande de Romana, si vous pouvez mettre des photos de cette plaquette et des fils, on aura peut-être une solution à vous proposer.
@+

Bonjour Kristus,
Avez-vous essayé avec des lampes pour une tension de 240 volts voir ici.

@+

Bonjour Bagdammond
Difficile de répondre concrètement sans avoir le schéma de l'ensemble de l'installation sous les yeux avec les couleurs présentes aux lampes et aux poussoirs. Combien de lampes et de poussoirs sur cette installation, si vous arrivez à schématiser tout cela j'essaierai d'y répondre.
En ce qui concerne le fil jaune c'est vraiment par hasard qu'il est dessiné en jaune sur mon schéma d’ailleurs le schéma était fait avant d'avoir la photo de la minuterie et puis loys l'avait déjà dit en réponse 14.

Citation :
Il ne faut pas vous fier aux couleurs des fils du schéma de bob, qui ne sont que pour la clarté du schéma.

@+

Bonjour,

Citation :
Je pense que le problème vient des branchements...

Je pense qu'au vu de la photo il y a un autre problème, l'humidité et la boue sur la carte, ce n'est pas terrible pour les contacts et les composants électroniques.
@+

Bonjour,
Vous pouvez simuler la fonction du contact HC avec un bout de fil de 30 cm en shuntant la phase en sortie du disjoncteur 2A et la borne A1 de votre contacteur en auto, et il doit s'enclencher.
Si non faire comme l'a dit Loys la mesure de continuité sur ces deux fils (blanc et rouge qui représentent le contact sec HC) en étant déconnecté du reste de l'installation pendant les heures creuses, si pas de continuité faire appel à ERDF.
@+

Je vous ai posé la question si les fils blanc et rouge vont aux contact EC EDF, si c'est le cas je ne vois pas où il manque un fil pour faire le branchement.
@+

Bonjour,

Citation :
J'ai remis en norme 2A/20A mais pas de fils noir.

Pourquoi vous voulez que le fil soit noir ??

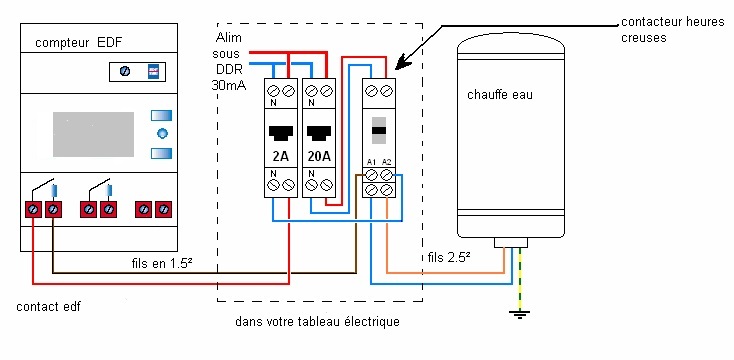

Les fils rouge et noir sont bons si ils viennent du contact heures creuses, pour les fils du ballon jaune et bleu + le noir qui n'est pas encore raccordé, une suggestion si ce noir est de même section que les deux autres il faudrait le transformer en phase à condition d'être sûr qu'il va directement au chauffe eau puis se servir du jaune comme conducteur de protection (terre) ne pas oublier de faire cette inversion au niveau du chauffe eau, pour le reste suivre le schéma.
@+

Pour agrandir l'image, cliquez dessus.

Bonjour,

Citation :
Je voulais juste savoir si la modification de bob s'appliquait à cette minuterie

Pour répondre à bagdammond, oui c'est justement sur une installation où il y avait une minuterie Theben ELPA 8 230V 16A que j'ai eu cette modification de câblage à faire et depuis plus de problème avec les lampes fluocompactes
@+

Bonjour,

Citation :
impossible de régler le moteur du volet j'ai tout essayé.

C'est curieux que vous ne puissiez pas régler la course du volet avec ses fin de courses
quel est ce type et marque de volet ??
@+

Bonjour ,
Pour répondre à votre question il faudrait nous dire pour quoi faire, et commandé par quoi et cette minuterie ne serait pas plutôt une horloge par hasard ??
@+

Bonjour ,
Si cette photo est l'état des branchements avant intervention il y a mélange des circuits 1.5² lumières et 2.5 ² prises de courant.
En attente de la photo ou de la référence de votre nouvel inter, je vous demande de faire un essai sans le fil orange qui part de la prise et qui va à l'inter et dites-moi ce qui ne fonctionne pas.
@+

Bonjour,

On va tout reprendre depuis le début

Citation :
Cet interrupteur double, contrôle une lampe (au plafond) côté cuisine

Je suppose que c'est le seul inter pour cette lampe ?? Et quelle couleur de fil au plafond ?

Citation :
Côté cuisine et une prise électrique qui se trouve sur une plinthe au sol

En quelle section de fil est cette prise ?? Quelles sont les couleurs de fil dans cette prise ?

Citation :
Un 5e fil orange relit la prise électrique à l'interrupteur double mais où le placer ?

Êtes-vous certain que ce bout de fil orange était relié à la prise ?? Ne servait-il pas à faire un pont sur l'inter double par hasard ?
Faire une photo de l'ancien inter double et une photo des nouveaux ou à défaut la marque et référence.
Répondre à l'ensemble des questions et après la suite.
@+

Comme que je vous ai dit dans la précédente réponse, vous n'utilisez que deux contacts sur les trois de votre contacteur tri.
Alimentez le neutre bleu sur 1 la phase rouge sur 3 et vous sortez en 2 et 4 vers le chauffe-eau.
A1 et A2 sont les bornes de la bobine, faire le câblage en se servant du schéma de la réponse 1.

Mais aux vues de la question que vous avez posée, je pense qu'il serait plus sage de vous faire aider par une personne ayant quelques notions en électricité.
@+

Bonjour,

Oui vous utilisez seulement deux contacts sur trois.
@+

Pour agrandir l'image, cliquez dessus.

Voir croquis pour raccordement du télérupteur, n°9 blanc retour lampe, n°10 retour poussoir.
@+


Pour agrandir l'image, cliquez dessus.

Bonjour,

Citation :
J'ai suivi un schéma qu'une connaissance m'a donné, cela fonctionne très bien mais cela en changement le sens de branchement sur la barrette bada5600. Sinon je prends du jus sur le boitier.
Pouvez-vous m'aider SVP.

Stoppez tout, ce n'est pas normal que vous ayez du courant sur le boitier (de quel boitier parlez-vous ?) et ceci même en changeant de sens sur la barrette bada, cette barrette d'ailleurs c'est quoi ?? Je ne vois pas, une photo serait un plus.
Pour votre problème de voyant il faut que l'inter coupe la phase, un inter bipolaire aurait été mieux.
@+
