Clapet inverseur chaudière Thema 23F

19923

Question Forum Chauffage : Clapet inverseur chaudière Thema 23F

Guicar
Membre inscrit

6 messages

Bonjour,

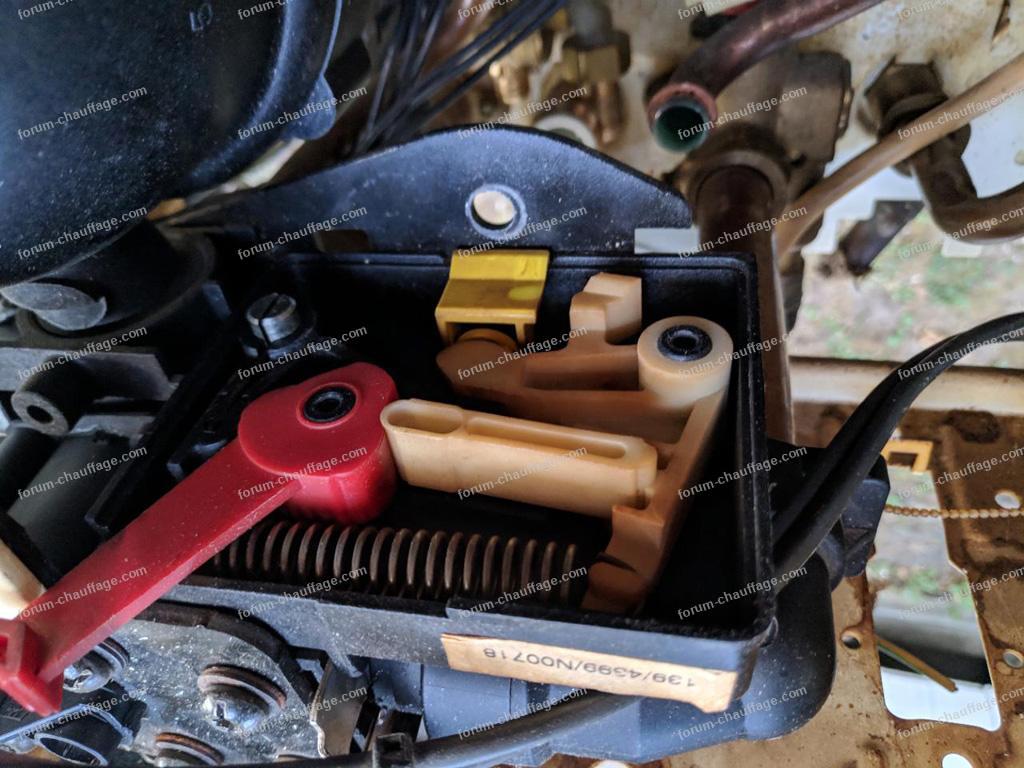

La valve à eau pousse une tige qui pousse un doigt en plastique blanc qui actionne le switch positionné dans le boîtier de la valve à eau qui lui-même enclenche la chaudière après avoir tendu le ressort de fermeture du circuit de chauffage.

Sur ma chaudière le switch n'est pas actionné (ohmmètre = circuit ouvert), je vois bien le ressort se tendre mais on dirait qu'il manque 2 ou 3 millimètres pour que puisse être actionné le contact.
J'ai mis un morceau de carton pour rapprocher le doigt du contact et se dernier s'enclenche sporadiquement.

Je suis étonné du mode de fonctionnement ce "doigt en plastique blanc" puisque en bout de course la marge de manœuvre pour actionner l’interrupteur est très faible 2 ou 3 millimètres pour enfoncer le contact avant d être dans la butée mécanique de ce dernier. Sur une autre chaudière identique la valve à eau possède une manette rouge et le doigt en plastique est noir et le montage du switch complètement différent.

Mes questions :
- Y a t-il plusieurs version de boites à eau pour un même modèle de chaudière ?
- Se peut-il que la boite à eau montée ne soit pas la bonne.
Bref toute suggestion serait la bienvenue.

Pour agrandir l'image, cliquez dessus.

20 août 2019 à 19:00

Réponse 1 forum dépannage chaudières

Clapet inverseur chaudière Thema 23F

Guicar
Membre inscrit

6 messages

Voici une nouvelle photo de la valve.

Pour agrandir l'image, cliquez dessus.

21 août 2019 à 07:57

Réponse 2 forum dépannage chaudières

Clapet inverseur chaudière Thema 23F

Invité

Bonjour.
C'est la membrane de la valve à eau à changer il y a des kits pour refaire la valve.
A++

24 août 2019 à 14:51

Réponse 3 forum dépannage chaudières

Clapet inverseur chaudière Thema 23F

Invité

Merci pour la proposition.

27 août 2019 à 06:48

Réponse 4 forum dépannage chaudières

Clapet inverseur chaudière Thema 23F

VETC
Membre inscrit

6 569 messages

Bonjour,

Pour répondre de manière précise, sur ce type de chaudière équipée de ce type de clapet inverseur, il existe une seule référence 52398 et ce depuis la création de cette gamme de chaudière.

Vous pouvez également refaire la valve eau d'origine avec un kit membrane 52519 plus un kit déprimogène 52343. Attention vous devez impérativement mettre en place ou laisser la pastille limiteur de débit...

Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

29 août 2019 à 16:31
